Бело-синяя бытовка 7 метров с тамбуром и отделкой ЛДСП

Корпус семь метров на 2,4 — блок один, этаж один, площадь в плане 16,8 м². Длину не переписывали из бумаги, а проверяли по кадру: гофра даёт тот же ответ, что и документ — шаг волны 113–115 мм, профлист С8, и на стену их идёт без малого шестьдесят, а стена между угловыми стойками выходит на 6,9 метра, со стойками — ровно семь.

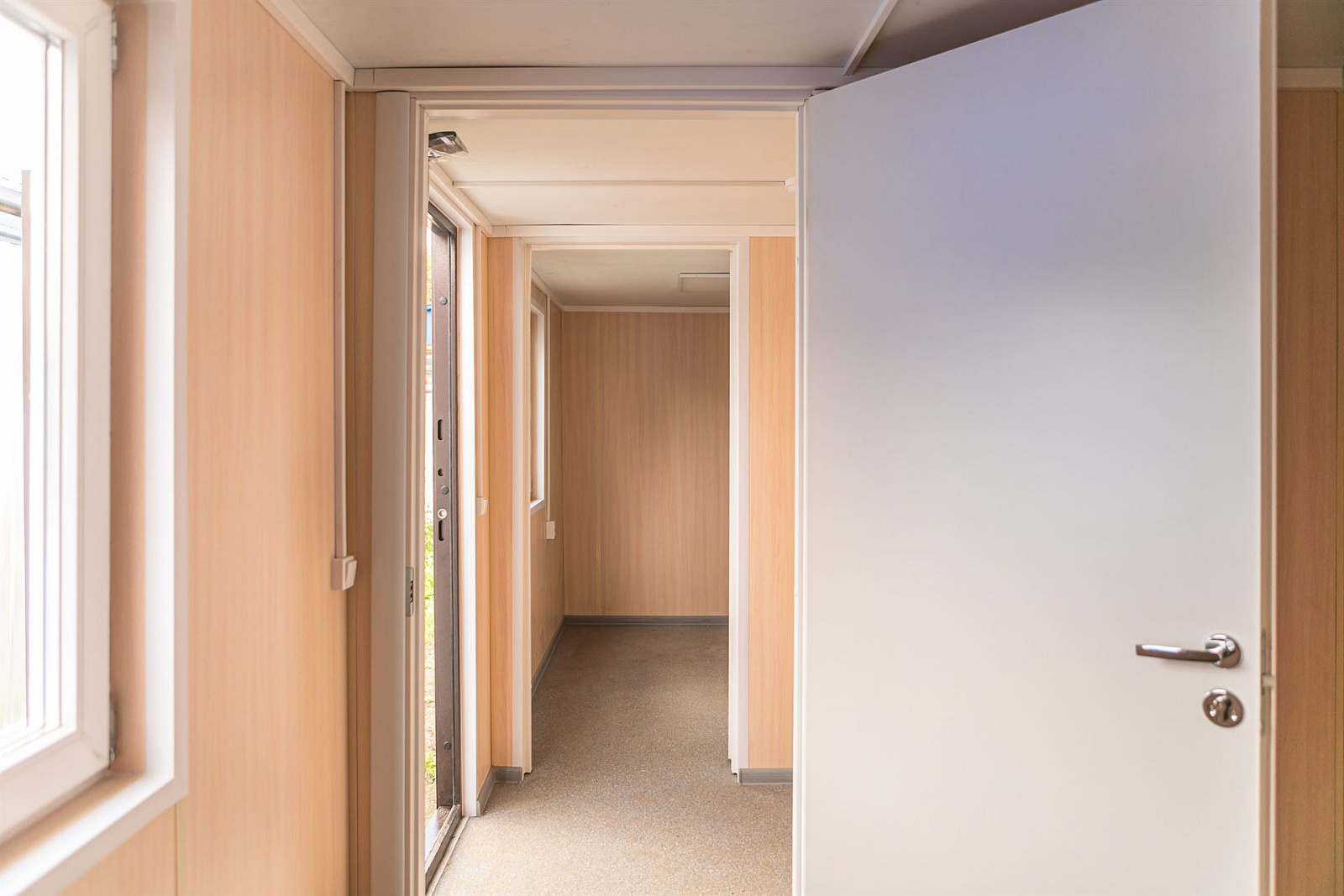

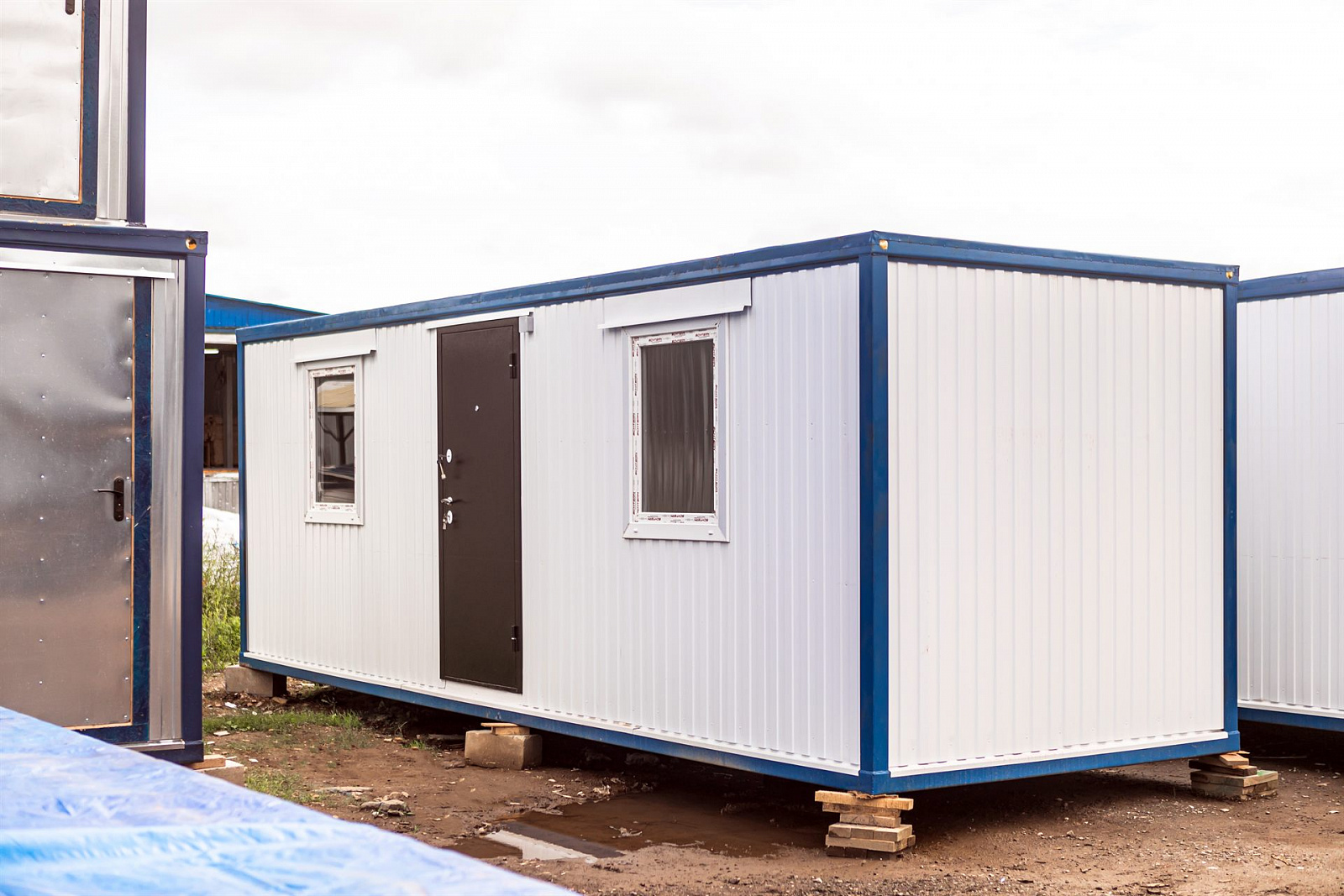

Вход не в торце, а примерно посередине длинного фасада, по одному окну с каждой стороны. Так же поделён объём: в середине тамбур, из него своя дверь в каждую из двух комнат; обе сдвинуты к фасаду, и от порога видно насквозь. Торцы глухие.

Стальной остов описан в листе базовой комплектации: понизу корпус обвязан холодногнутым швеллером 100×50×3 мм, вертикали по углам гнуты из уголка 90×90×3 мм — их полки видны на кадрах плоскими полосами, обрывающими волну. Второстепенный каркас стен и потолка — обрезная доска 40×100 мм, и документ оговаривает, что антисептиком её не обрабатывали. В стены, пол и потолок заложена пароизоляционная мембрана класса В.

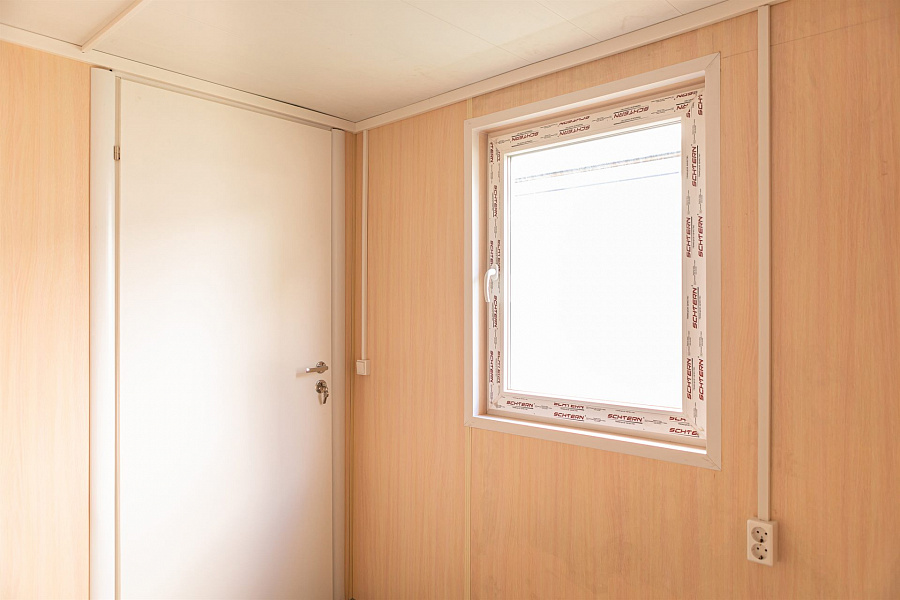

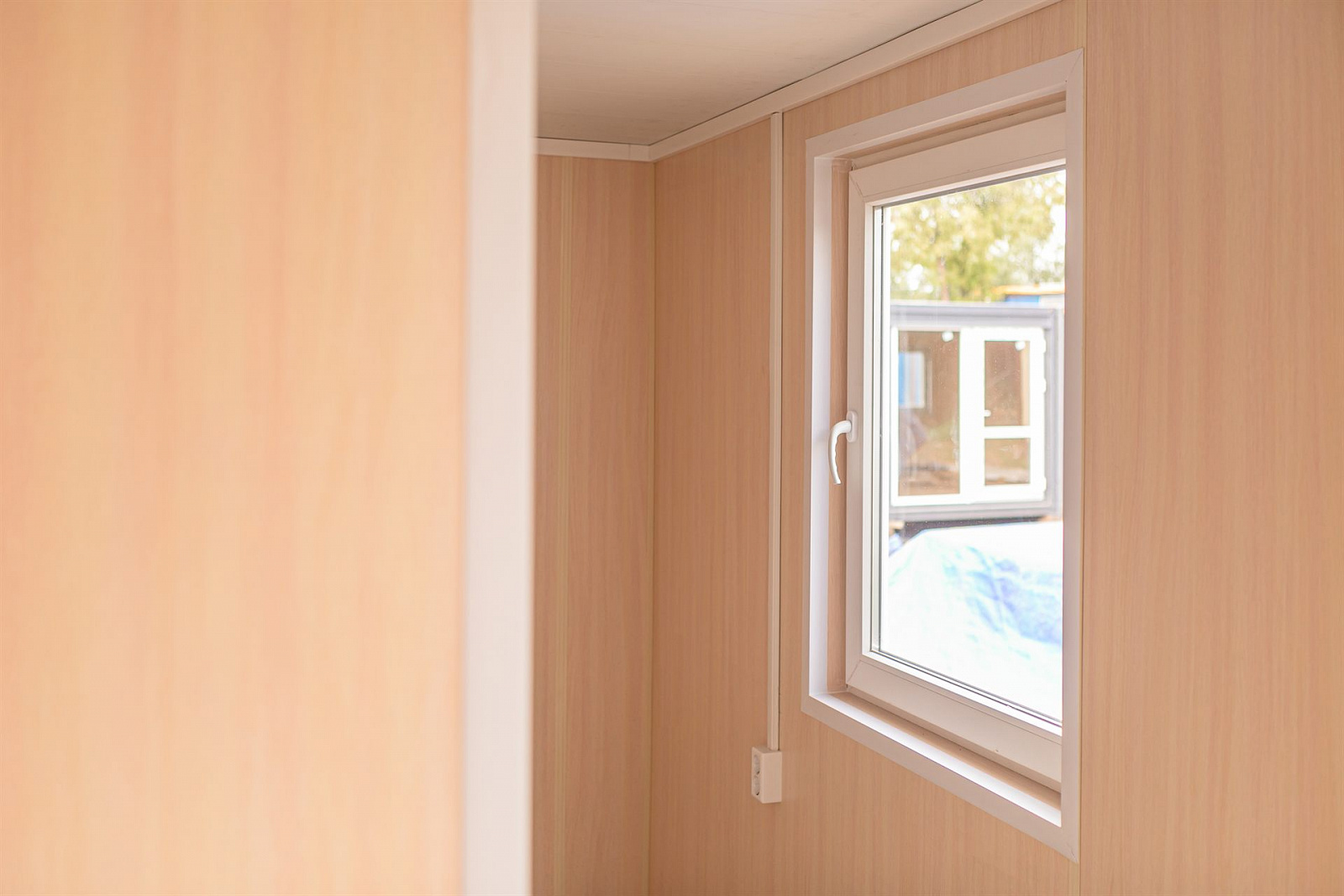

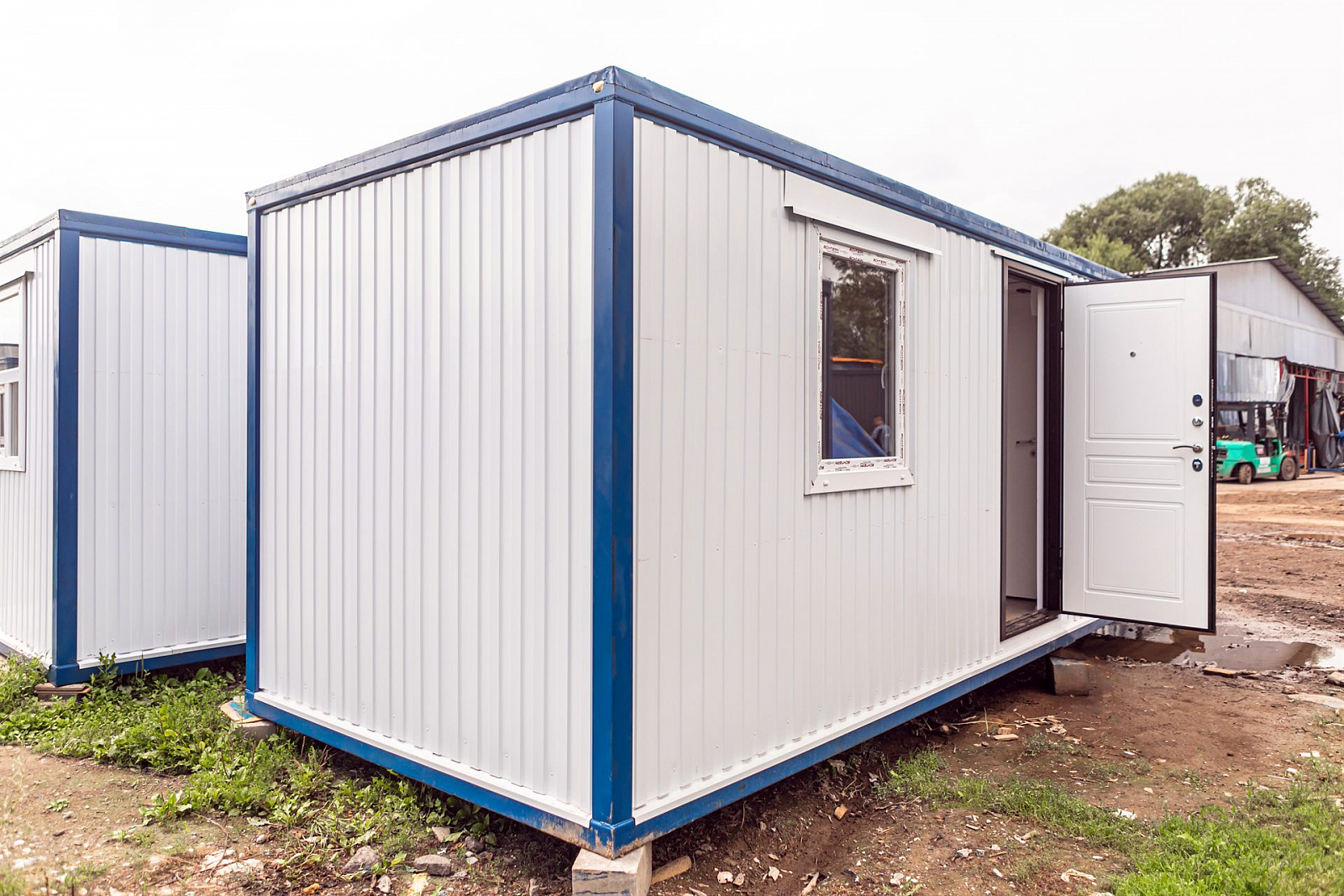

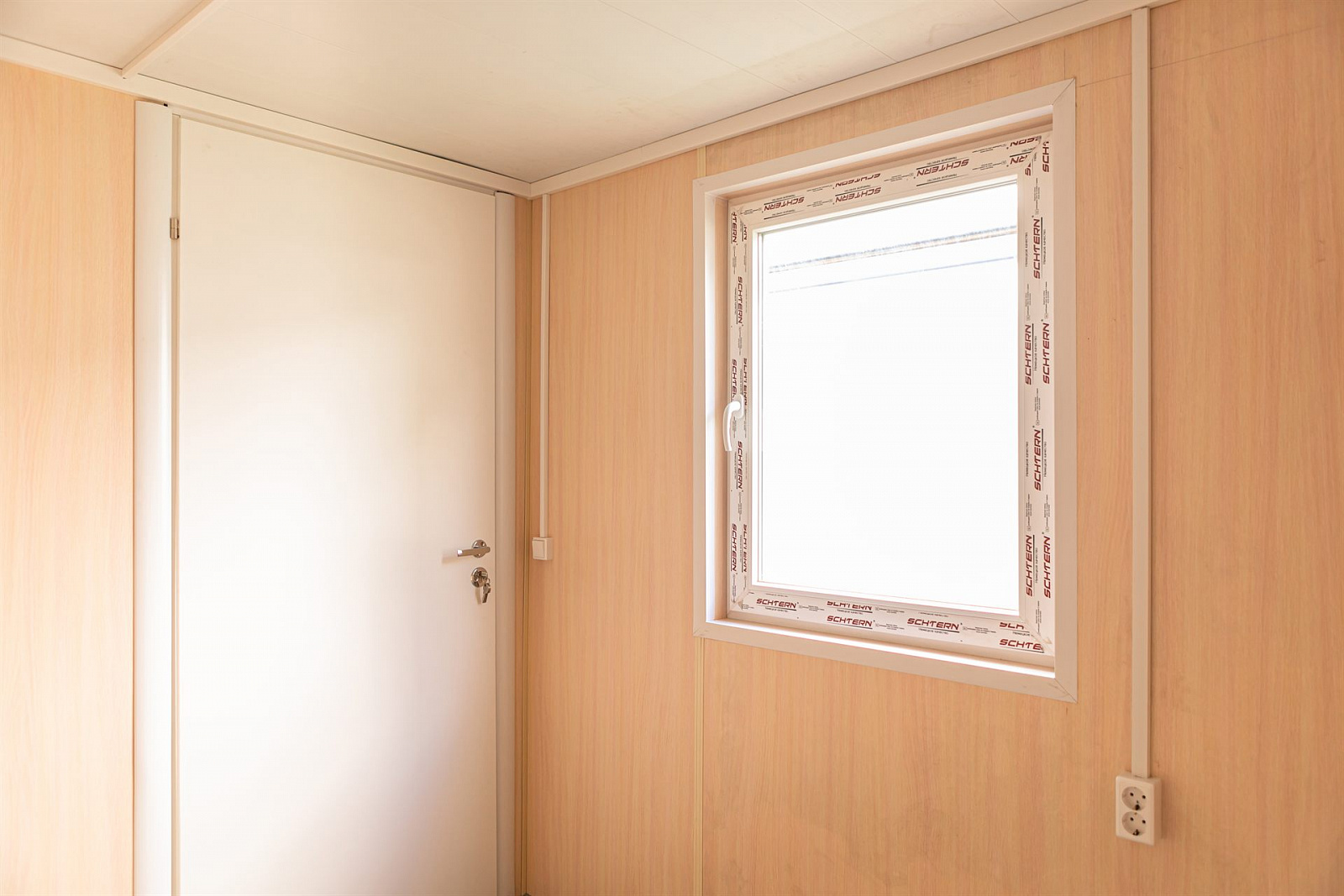

Обшивка — профлист С8 0,4 мм, но не такой, как в документе: там он оцинкованный, а здесь выкрашен в белый. Синим оставлен силовой контур — белое поле стен получает по периметру тёмную рамку. Дверь стальная, наружу, петли справа: снаружи полотно тёмно-коричневое с продавленной рамкой, глазок, ручка и два ключевых цилиндра; изнутри она выглядит межкомнатной — белая накладка с тремя филёнками. Окна ПВХ одностворчатые, около 0,8 × 1,0 метра, с отливом, профиль ещё под заводской плёнкой.

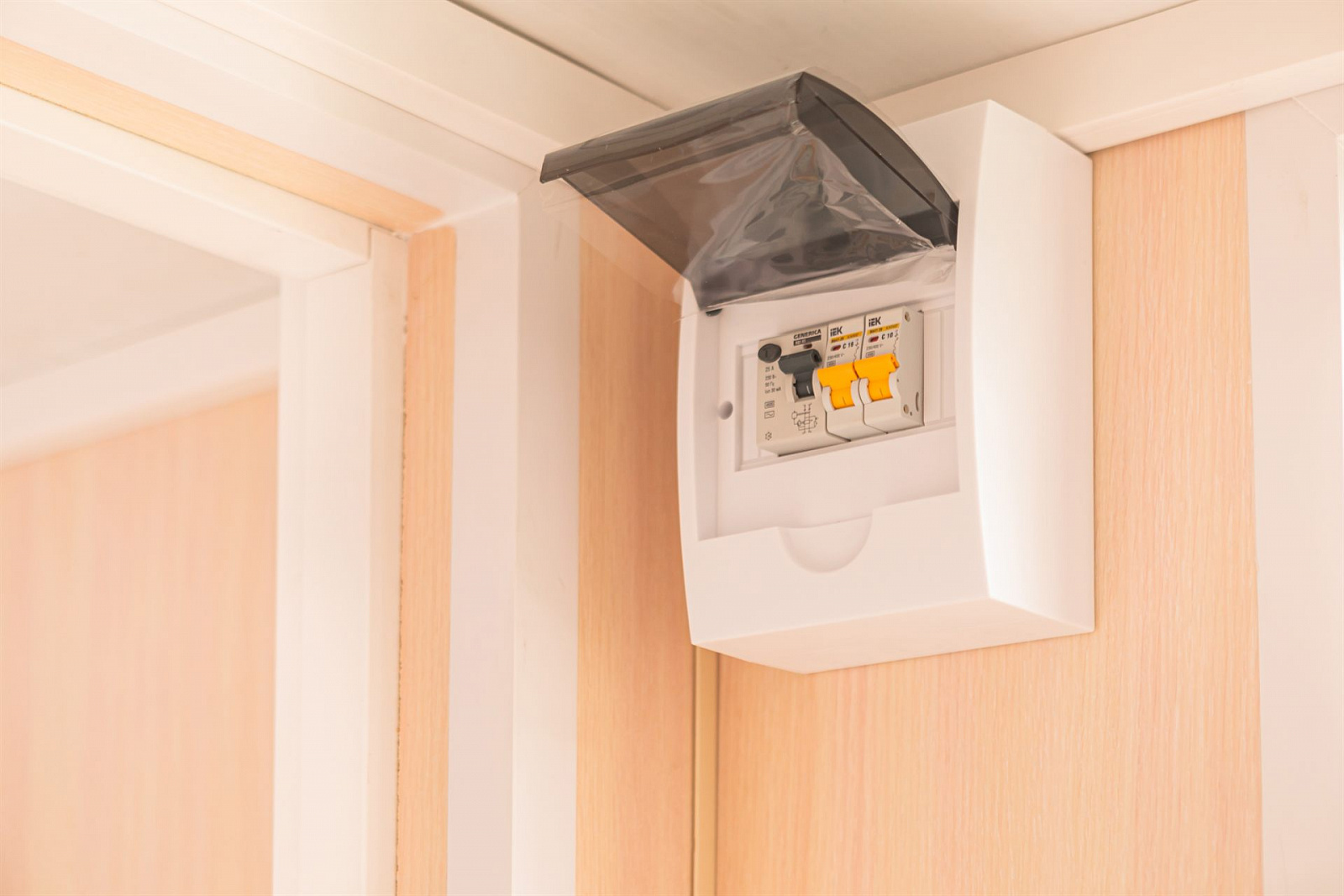

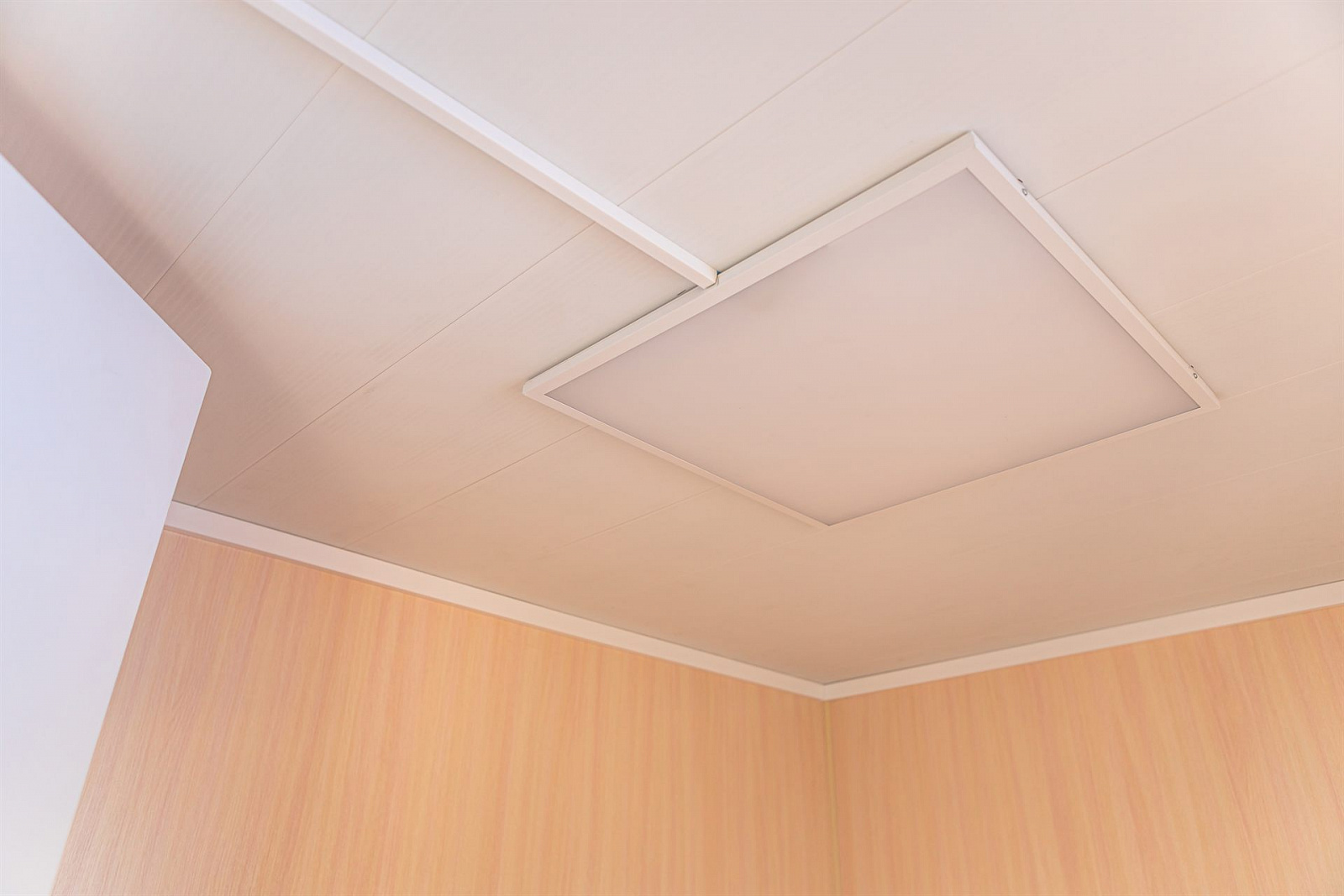

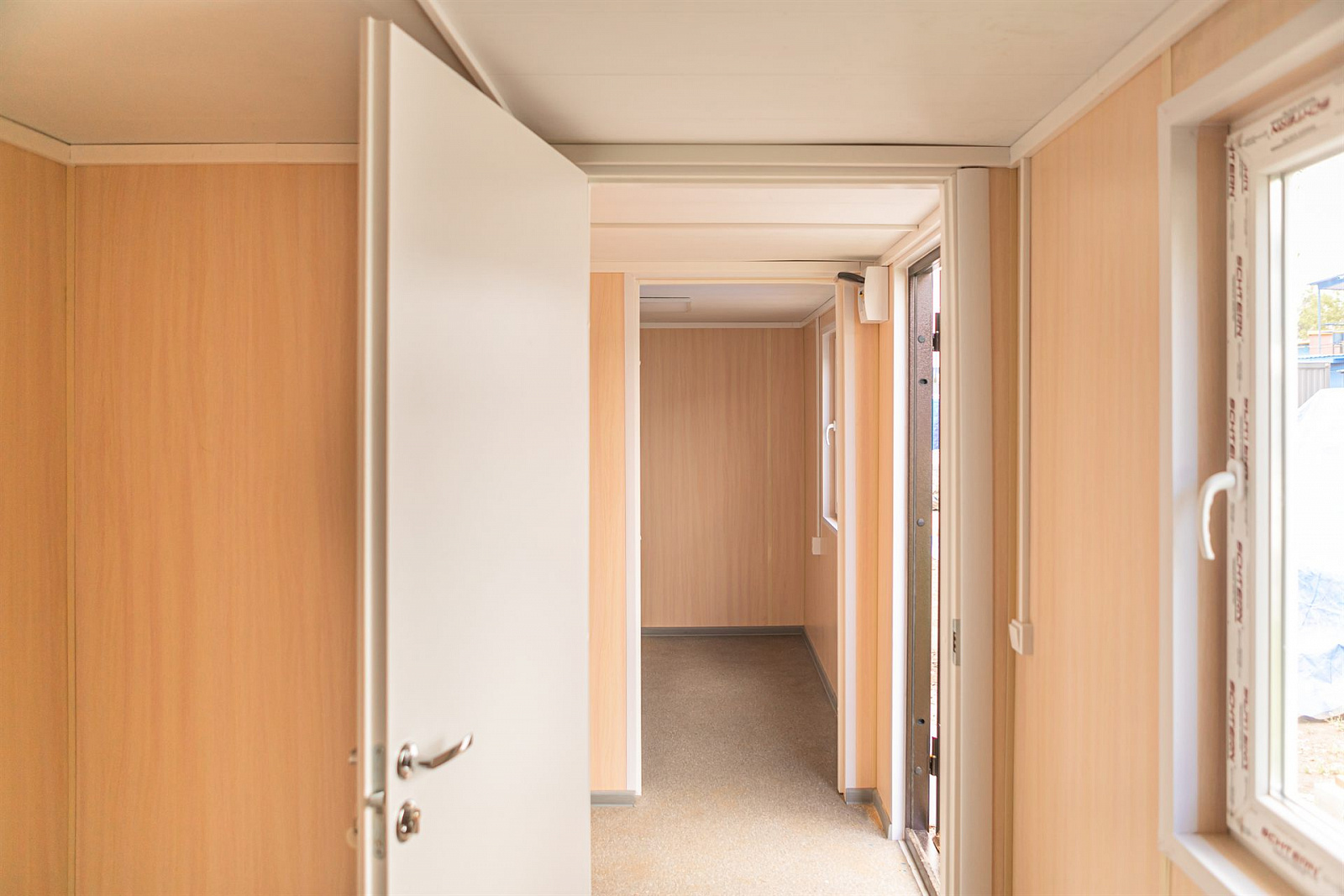

Стены изнутри зашиты ЛДСП светлого древесного декора: плита с печатным рисунком, а не крашеная плоскость; стыки и проёмы обведены белыми планками. Потолок подшит светлыми панелями, пол — линолеум мелкого крапа; по низу стен и вокруг откосов идёт металлический плинтус, у входной двери — металлический порог. Проводка открытая, в белом кабель-канале: нитка по потолку, спуски к двойным розеткам. У входа щиток: УЗО Generica на 25 А, ток утечки 30 мА, и два автомата IEK.
