Блок-контейнер с автономным водообеспечением

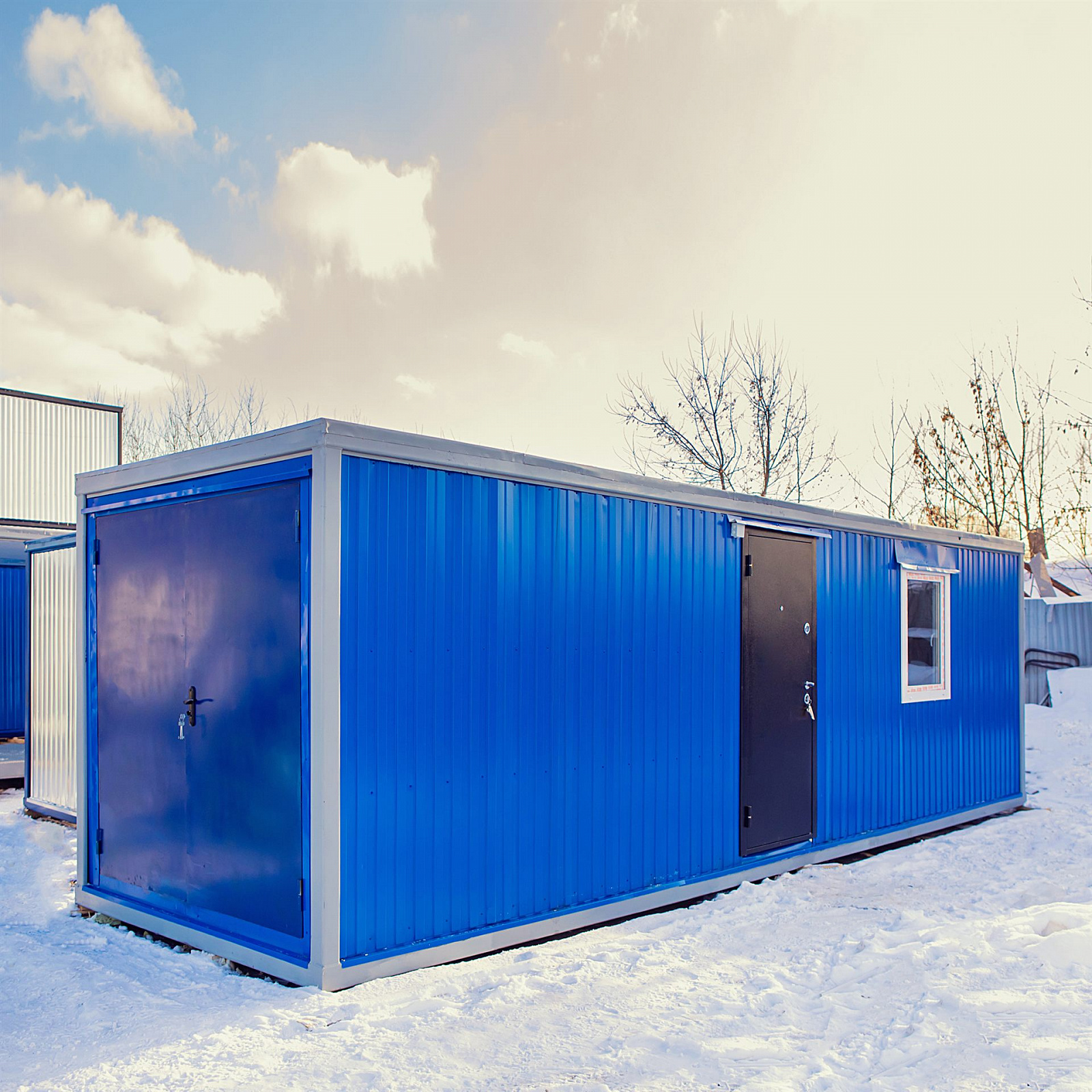

Одноблочный контейнер в одном уровне: пятно застройки 8,0 × 2,4 метра, 19,2 м². Длина посчитана по самой обшивке: длинная стена набрана 68,5 волны профиля С8 при шаге волны 115 мм — это около 7,9 метра листа и восемь метров по габариту, а не девять, как записано в документе. Ширина и высота корпуса одинаковые, по 2,4 метра.

Под обшивкой стоит сварная стальная рама: по низу холодногнутый швеллер 100×50×3 мм, по углам уголок 90×90×3 мм — светлые вертикальные накладки фасада идут как раз по нему. Внутренняя обшивка держится на обрешётке из обрезной доски 40×100 мм. Снаружи корпус закрыт профлистом С8 0,4 мм с полимерным покрытием, синим; светло-серыми оставлены угловые накладки и обвязка. Крыша плоская сварная, лист 0,8 мм.

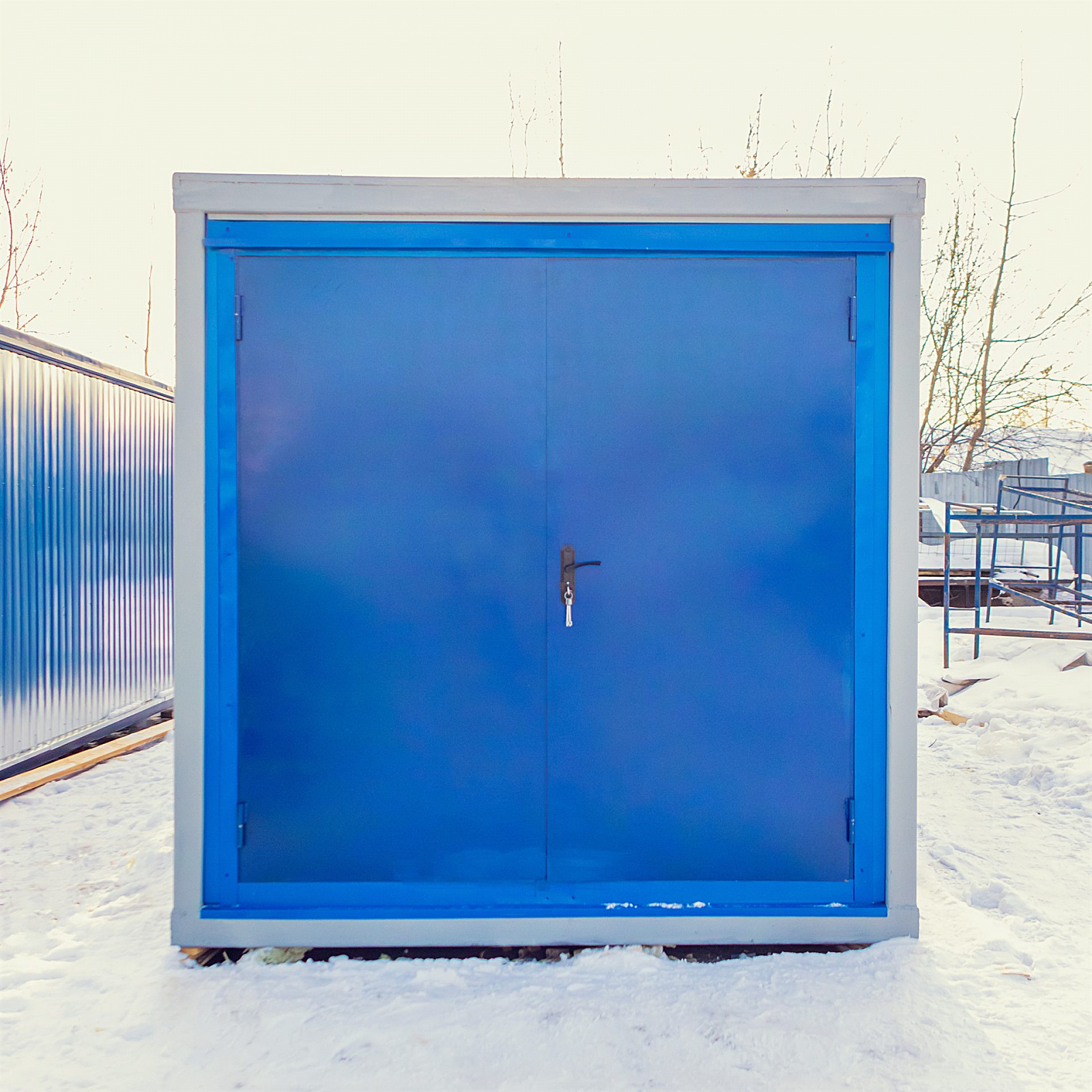

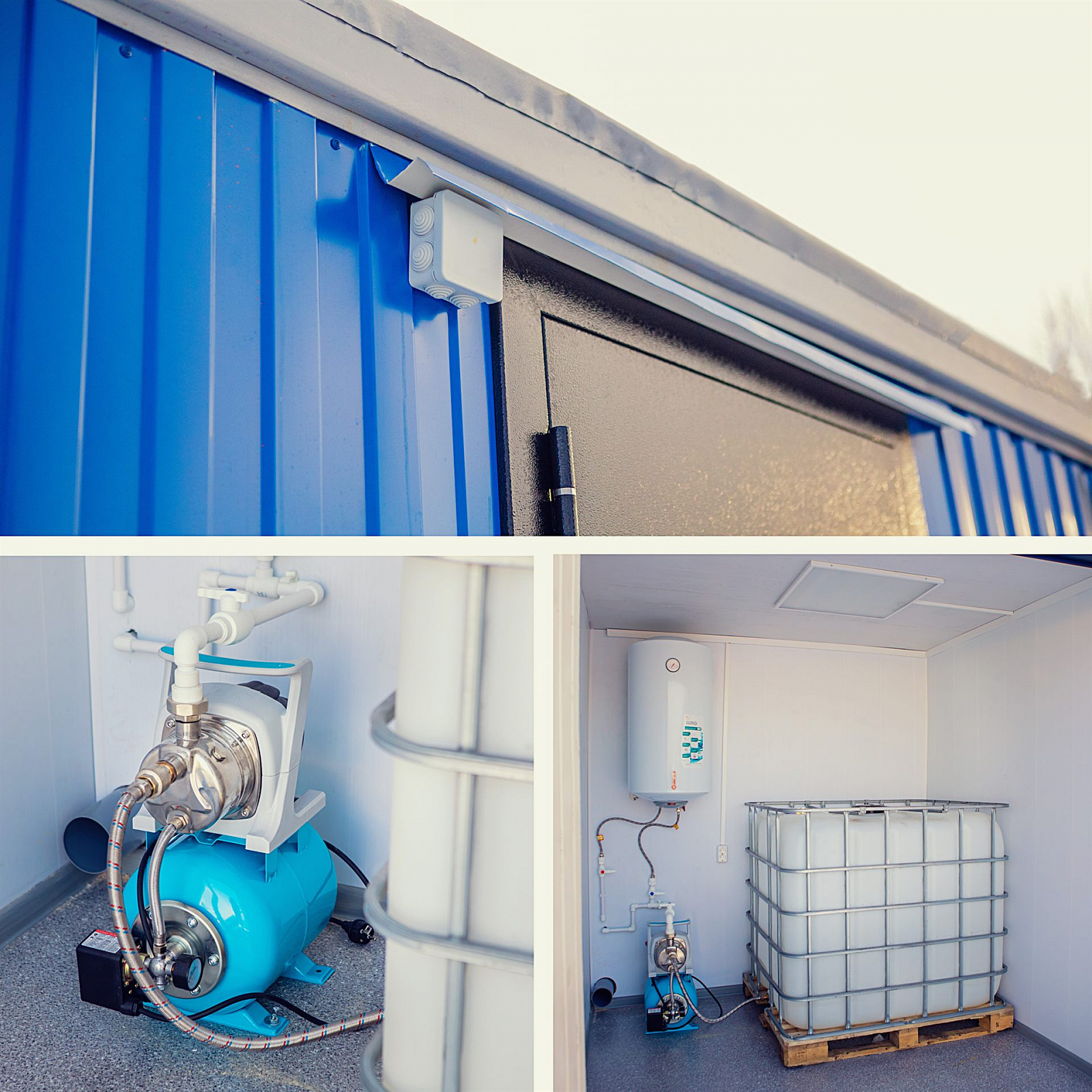

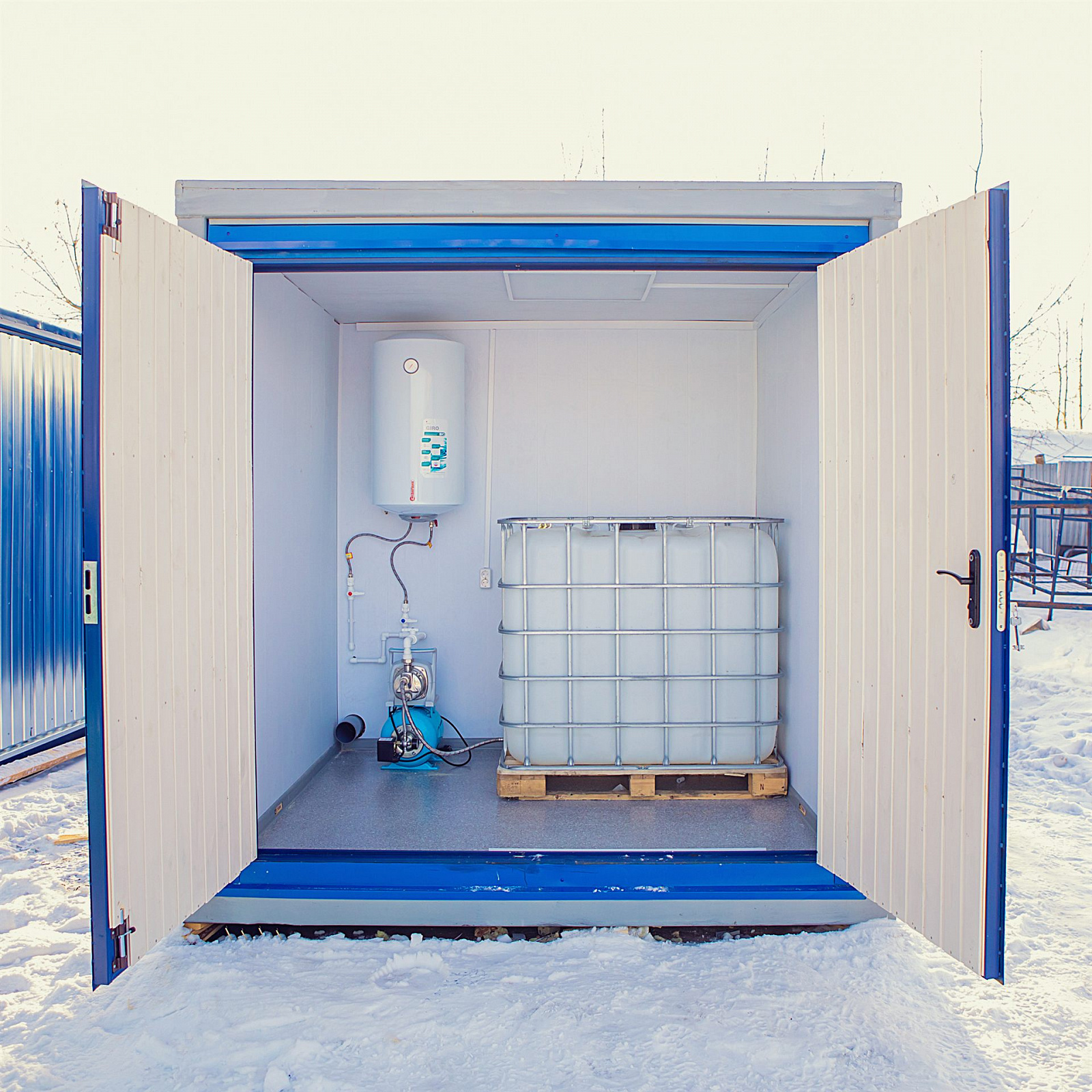

Торец целиком отдан под техническое помещение: в него ведут две распашные металлические створки — они уже торца, по краям видны коробка двери и угловые накладки; снаружи синие, изнутри — светлая вагонка. Внутри собрана водяная часть: еврокуб 1 м³ в оцинкованной обрешётке на деревянном поддоне, рядом насосная станция — насос на гидроаккумуляторе, реле давления, подводка в стальной оплётке. На стене накопительный электрический водонагреватель, канализация выведена серой ПВХ-трубой понизу.

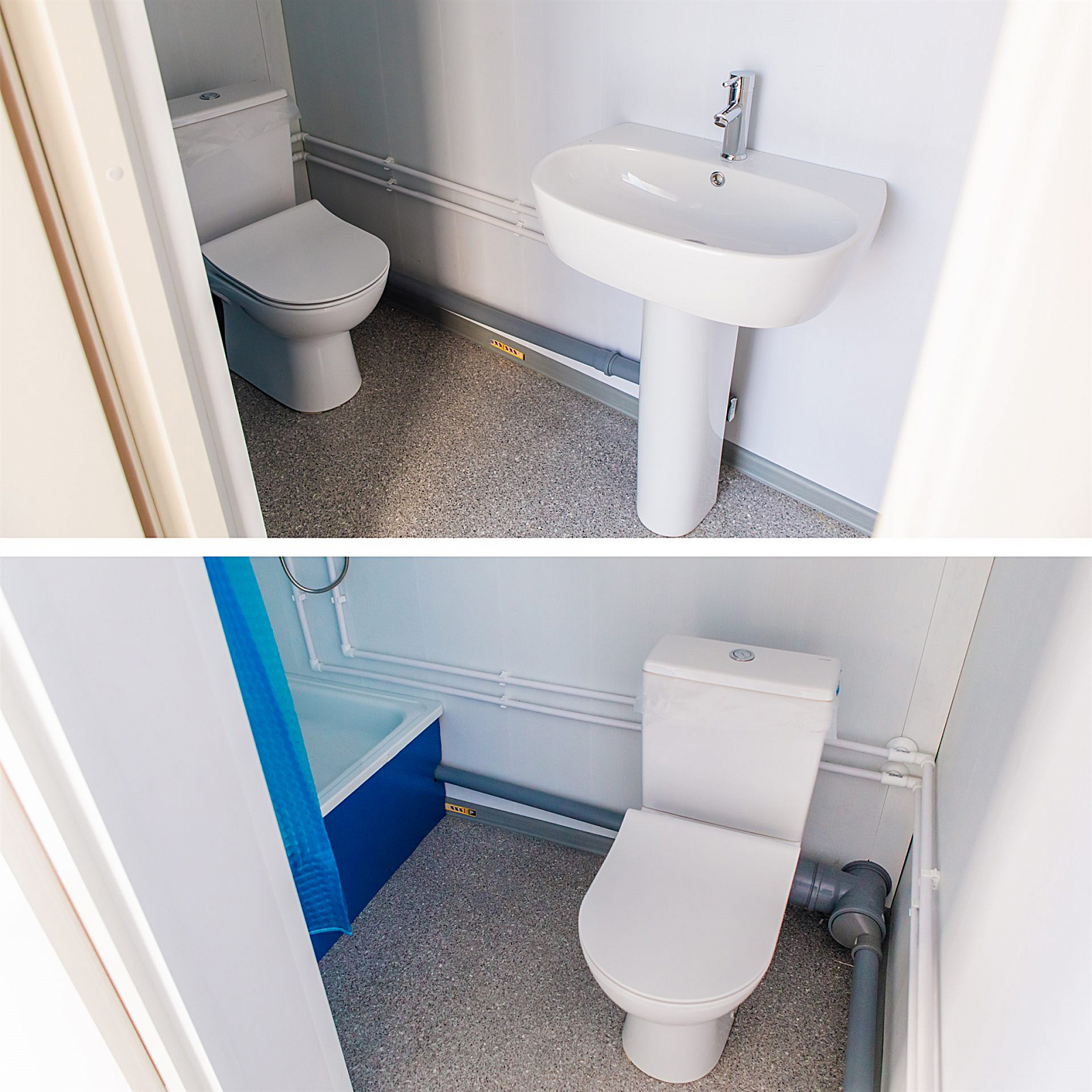

В санитарной части стоят унитаз «Компакт», умывальник из санфаянса на пьедестале со смесителем и ванна с синим экраном и синей шторкой; над ней смотан петлёй душевой шланг. Стены зашиты гладкой белой панелью, вода разведена открыто, по низу — серый плинтус-канал. Пол везде один — полукоммерческий линолеум.

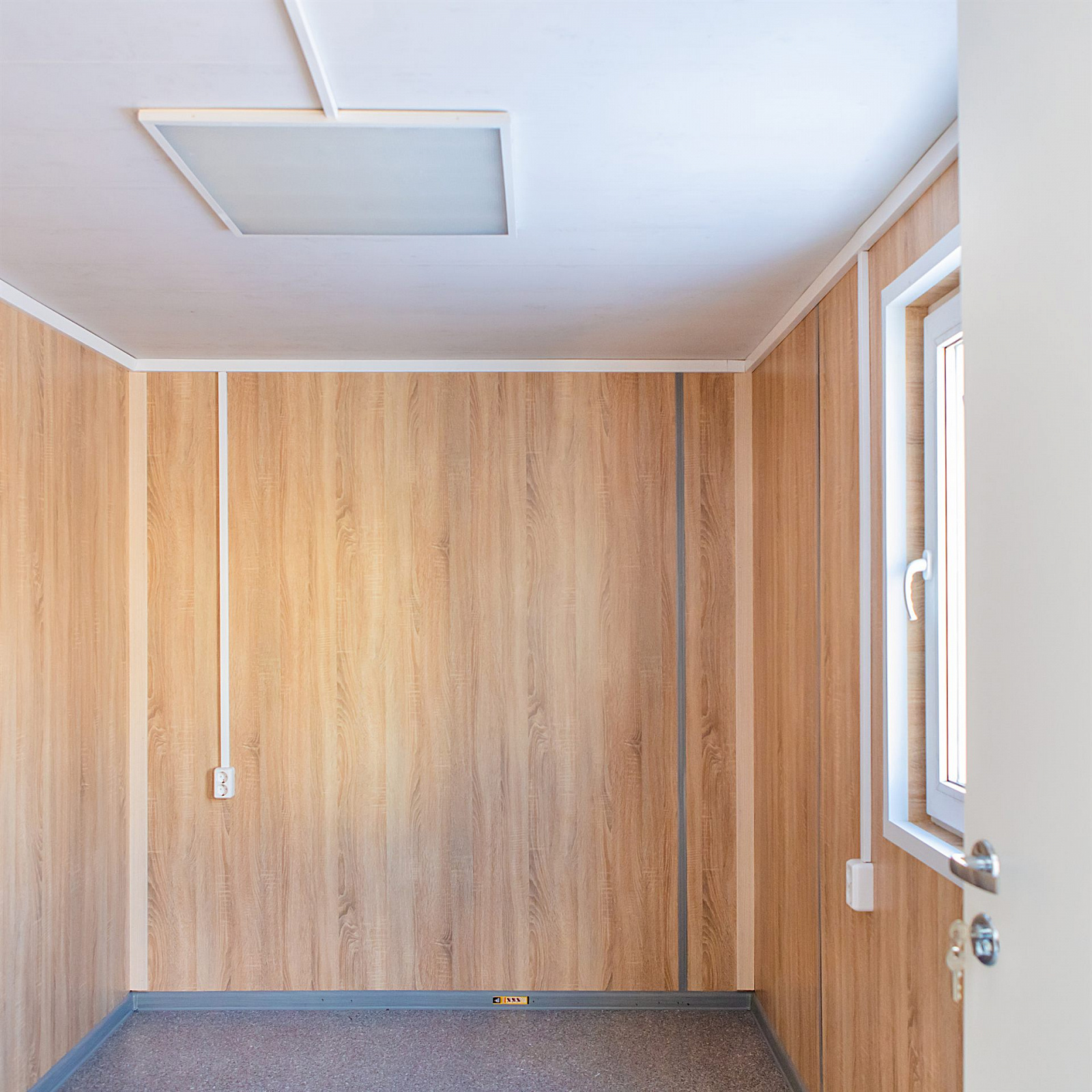

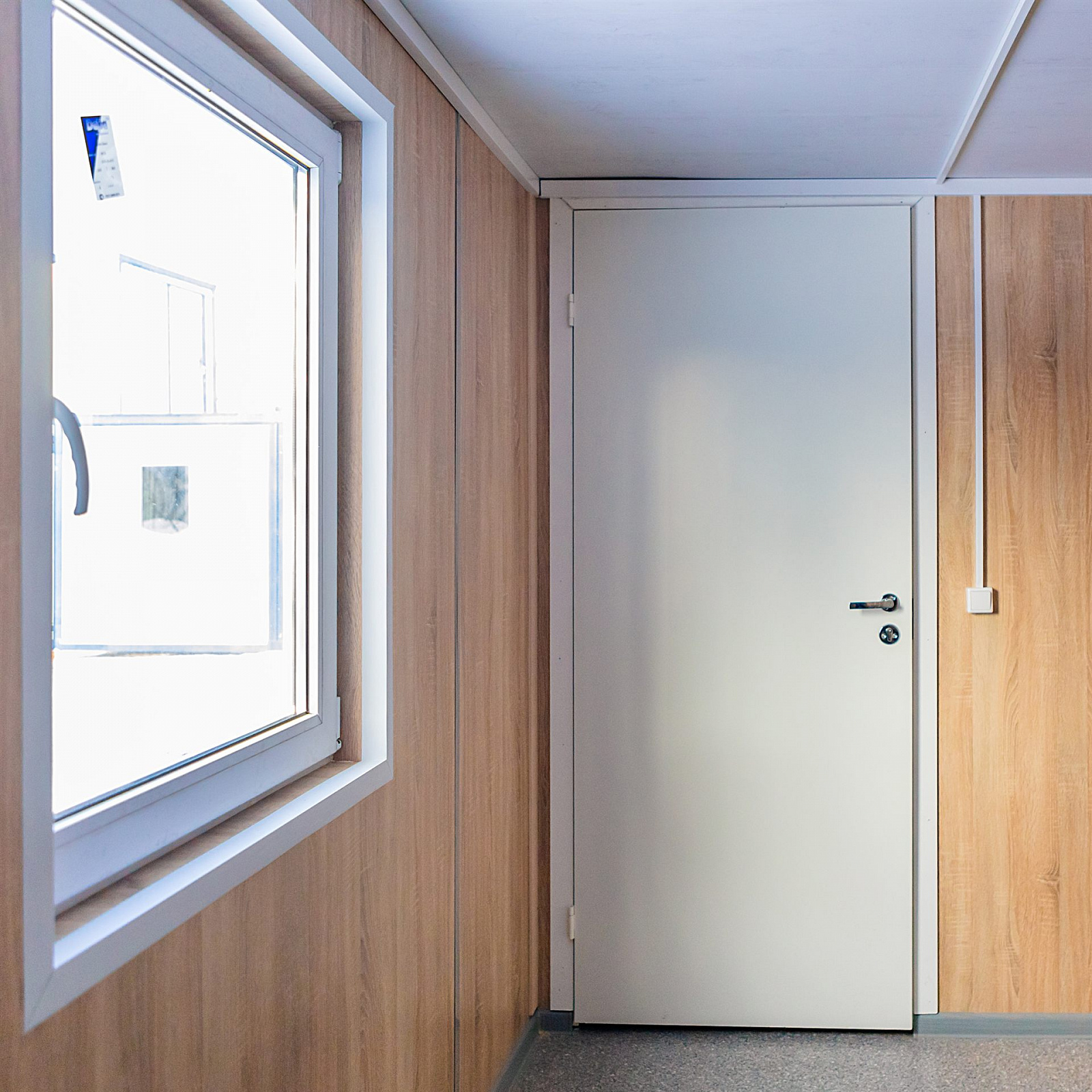

Основное помещение отделано иначе: стены в ЛДСП цвета светлого дуба, потолок — белые панели со светодиодным светильником, межкомнатная дверь глухая. Свет даёт поворотное окно ПВХ 800×1000 мм — единственное на блок; снаружи оно стоит на длинной стене под гнутым отливом, там же второй вход со стальной утеплённой дверью 860×2050 мм. Проводка открытая, в кабель-канале, с УЗО: розетки на ВВГнг(А)-LS 3×2,5, освещение на 3×1,5. Утепление — минеральная вата 100 мм под мембраной класса В.
