Двухэтажный административно бытовой комплекс

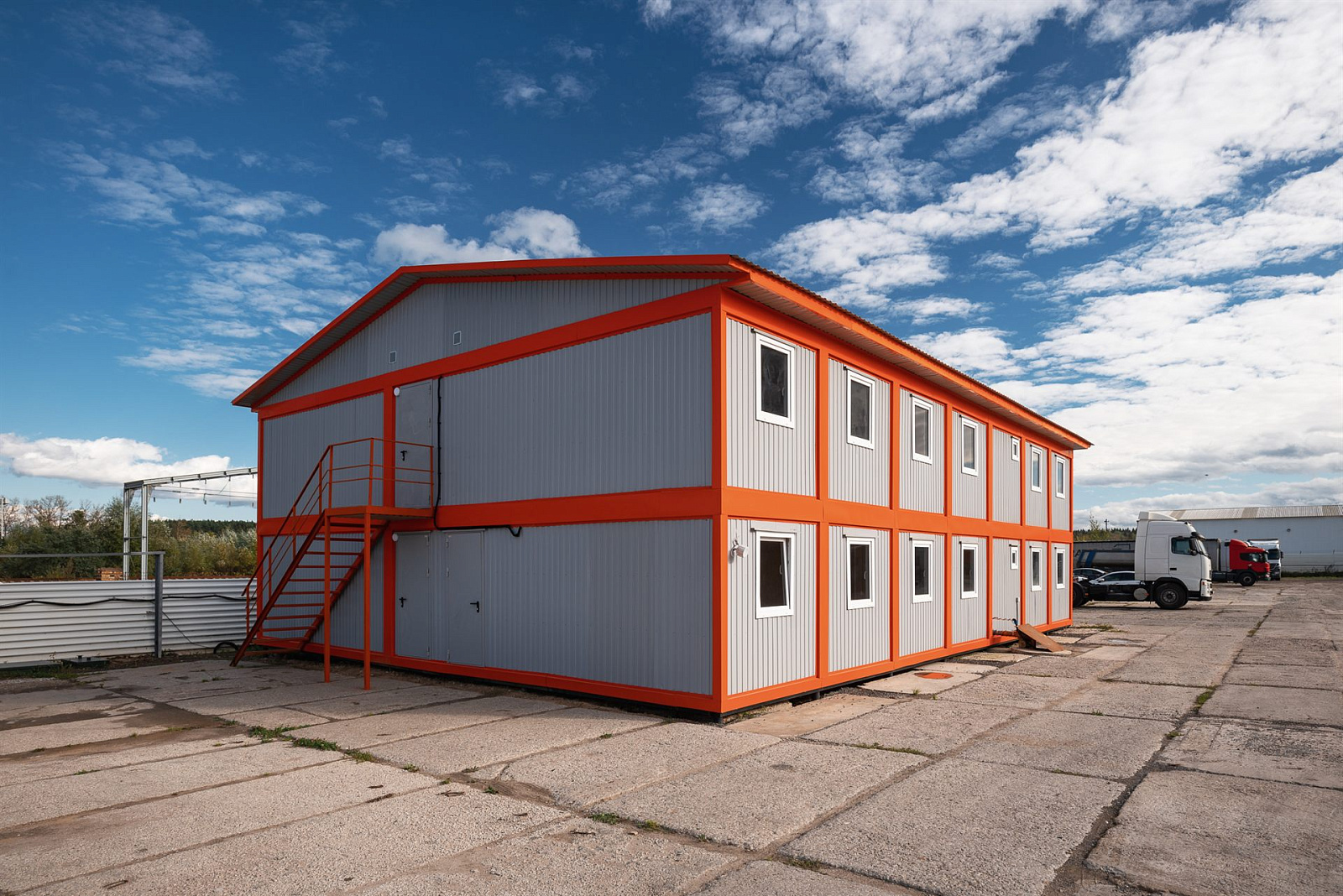

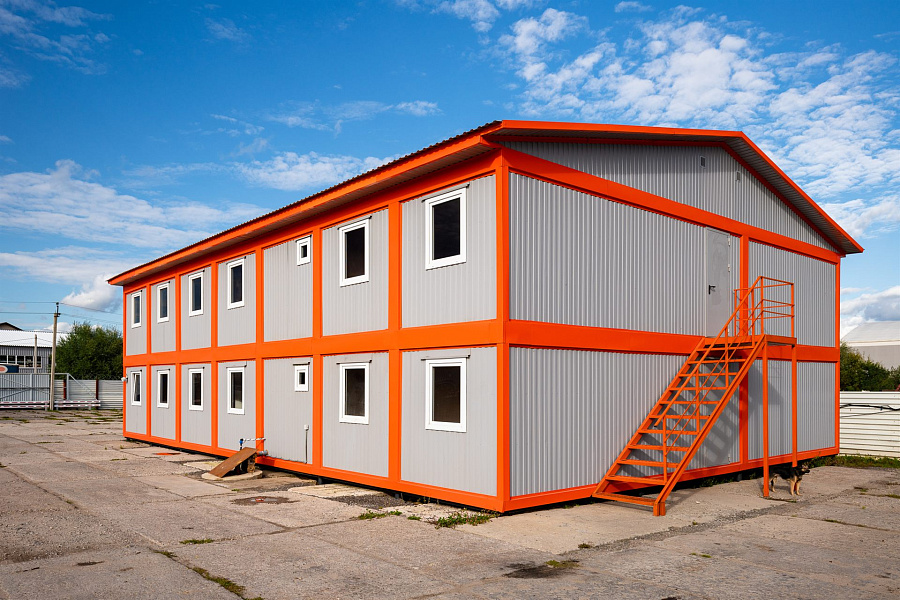

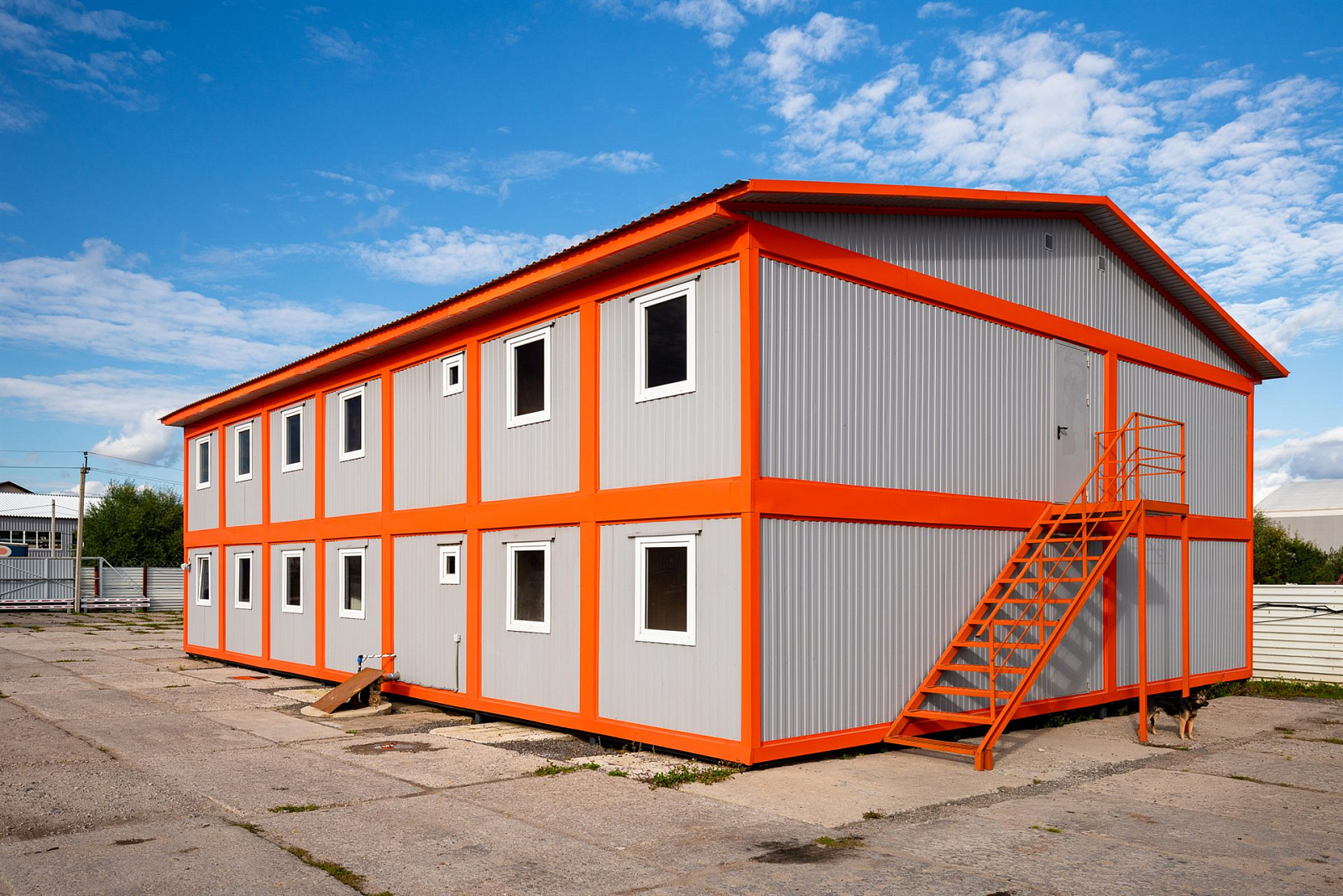

Административно-бытовой комплекс собран из 28 блок-контейнеров шириной 2,4 метра и поставлен в два этажа. Оранжевая решётка каркаса делит длинную стену на семь секций шириной в блок, и такой же ряд повторяется этажом выше; торец делится одним швом, смещённым от оси, на ~7 и ~5 метров — блоки разной длины. Значит, семь блоков в ряду, два ряда в глубину, четырнадцать на этаж. Пятно застройки 16,8 × 12 метров, высота до карниза 4,8 метра, суммарно 403,2 м².

Оранжевого на фасаде ровно столько, сколько в здании металла: каркас выпущен наружу и окрашен в RAL 2004. Понизу каждого блока лежит холодногнутый швеллер 120 × 50 × 3 мм, вертикали и верхняя обвязка набраны уголком 90 × 90 × 3 мм. Поле стены между ними — оцинкованный профлист С8 толщиной 0,4 мм под полимером RAL 7004.

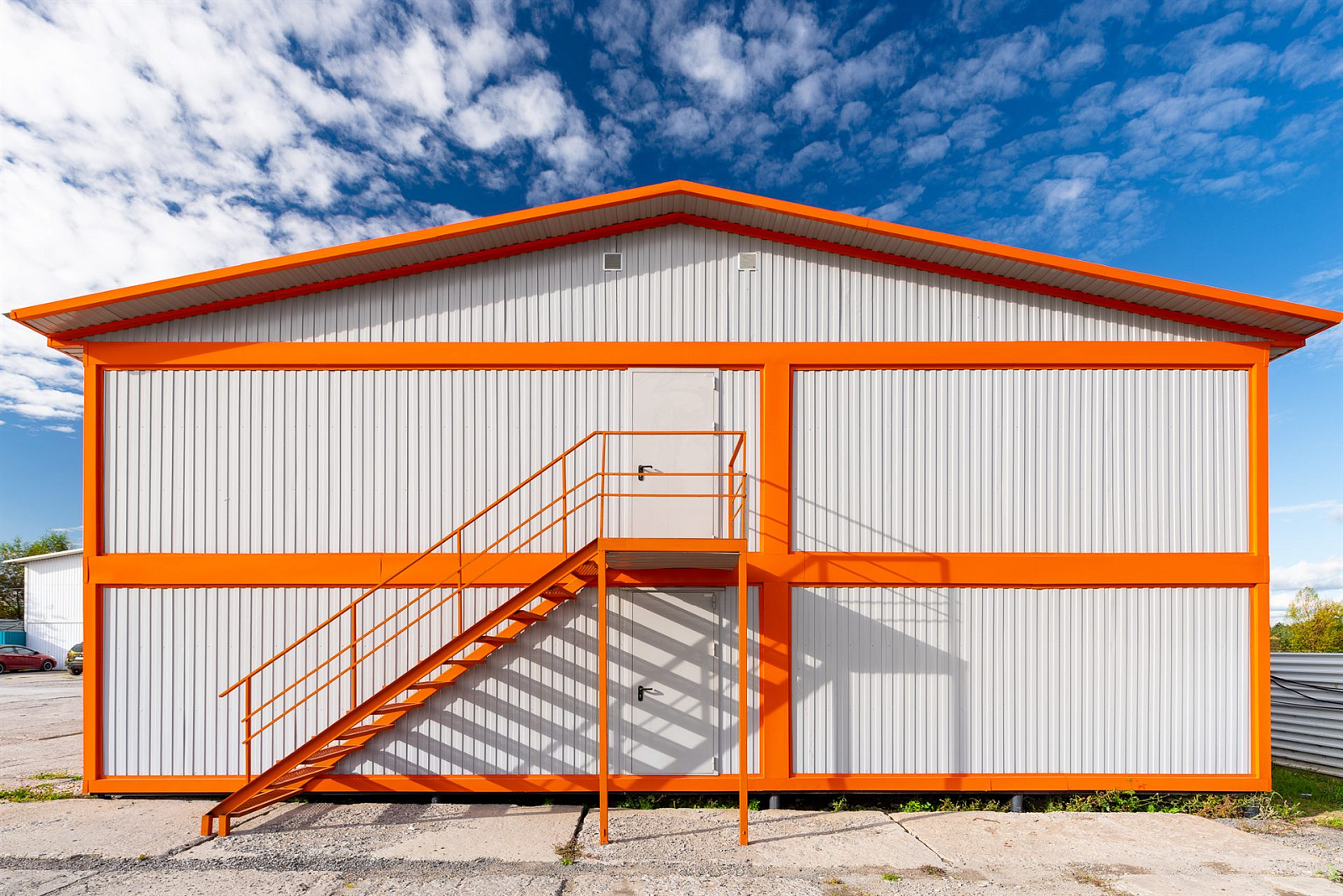

Крыш две: у каждого блока своя плоская сварная из листа 1 мм со швами под мастикой, а поверх сборки поставлена общая двускатная по деревянным стропилам, из профлиста МП-20. Поэтому 4,8 метра из паспорта — высота до карниза, а не габарит по коньку. Контур утеплён минеральной ватой Knauf 50 мм плюс ещё 50 мм, под ней пароизоляционная мембрана класса Б.

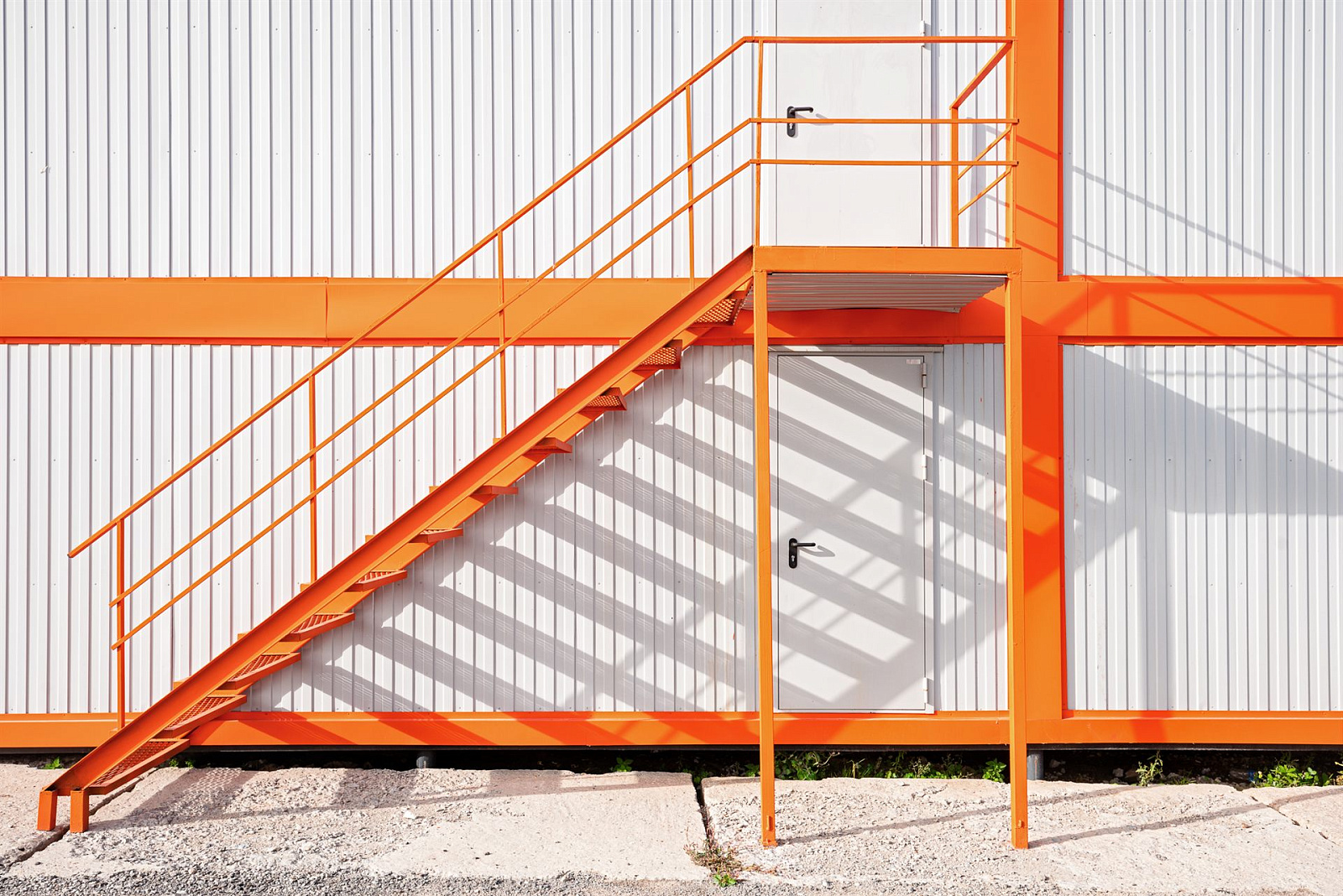

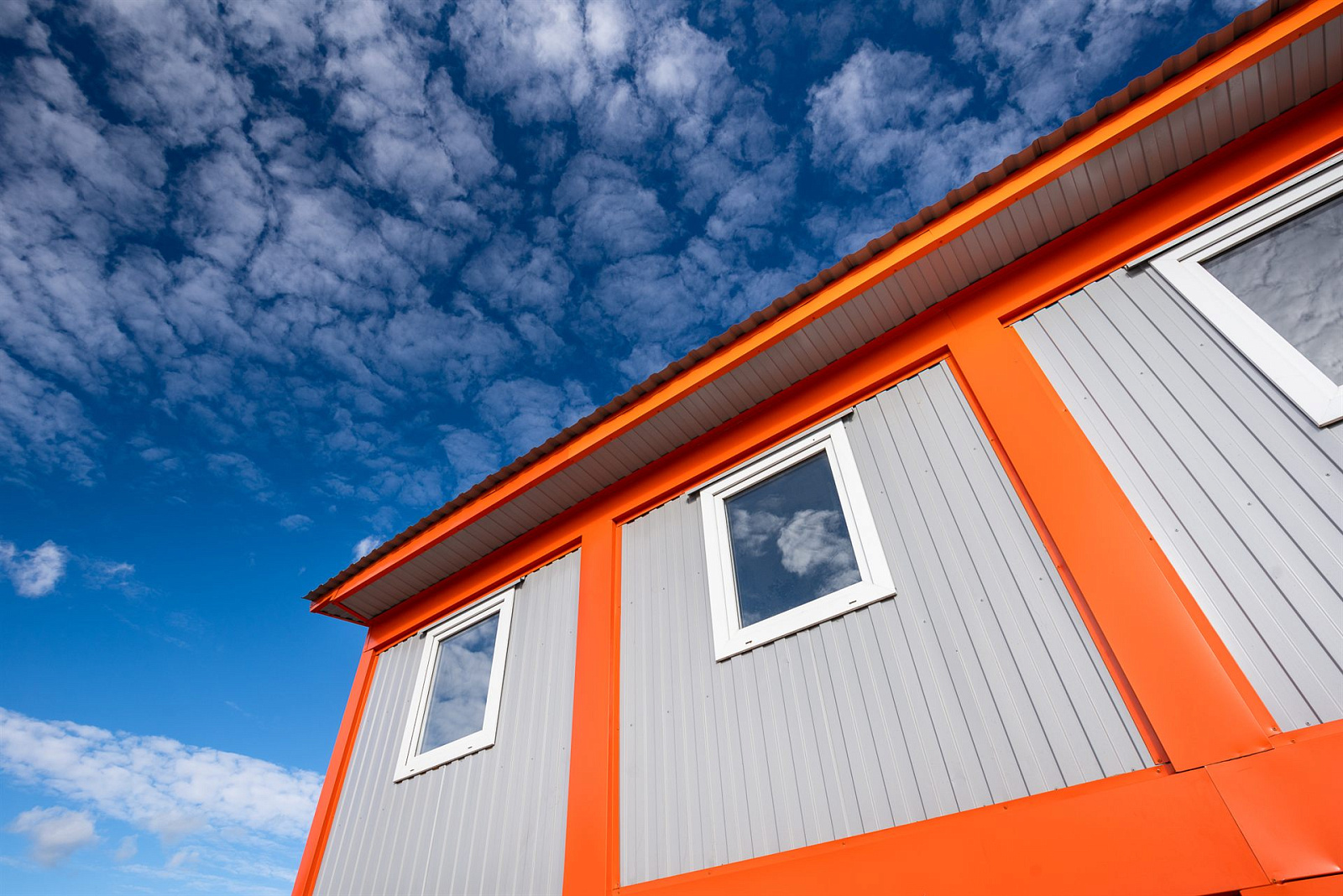

Окна одинаковые — поворотно-откидные ПВХ 900 × 1100 мм, по одному на секцию; на снятом фасаде их двенадцать, а в пятой секции обоих этажей вместо большого стоит окно 500 × 500 мм. Дверей пять, все — на торцах: входы вынесены туда, а не на длинную стену. Лестницы наружные, по одной на торец, одномаршевые: косоуры из швеллера, ступени «просечка», ограждение в цвет каркаса.

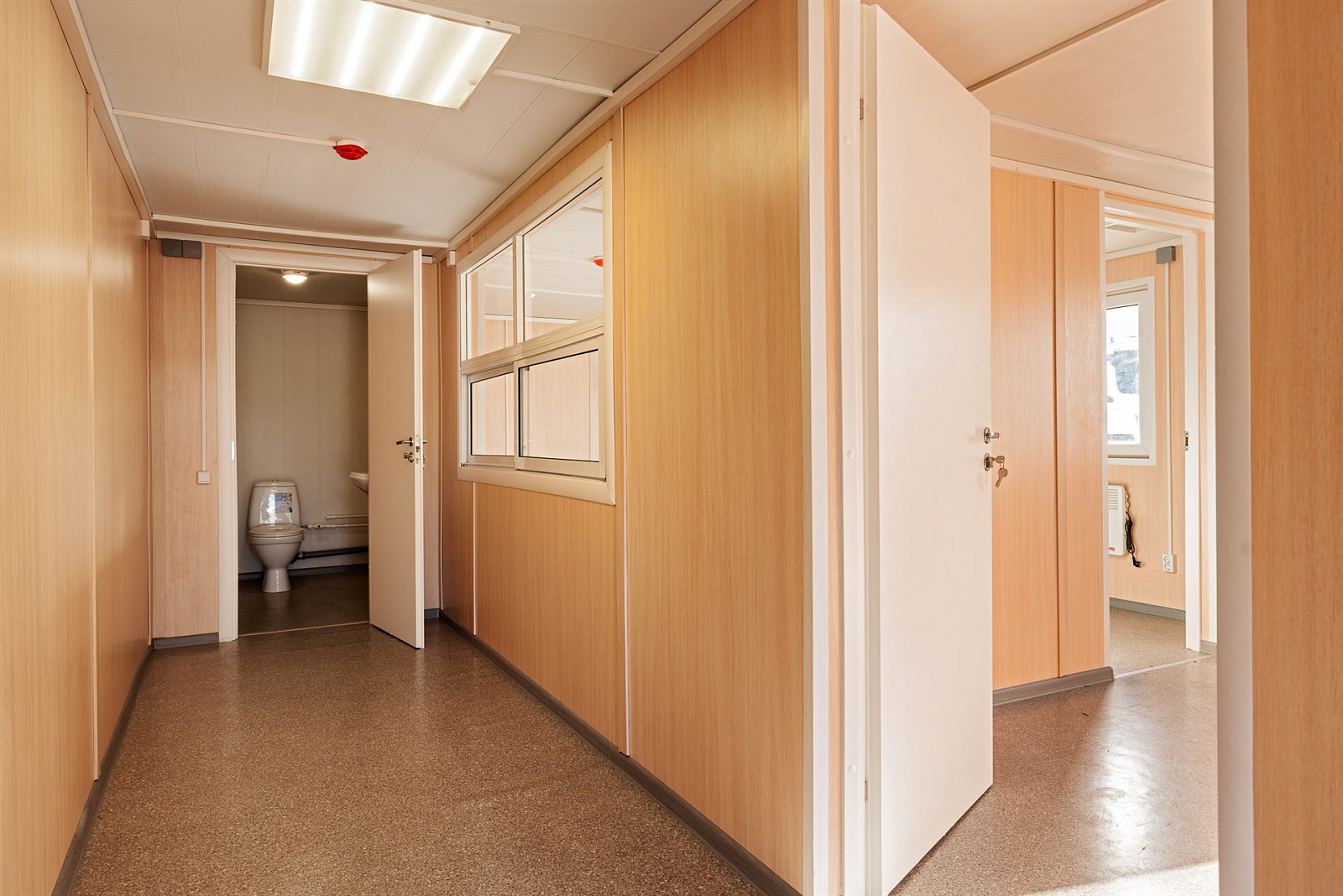

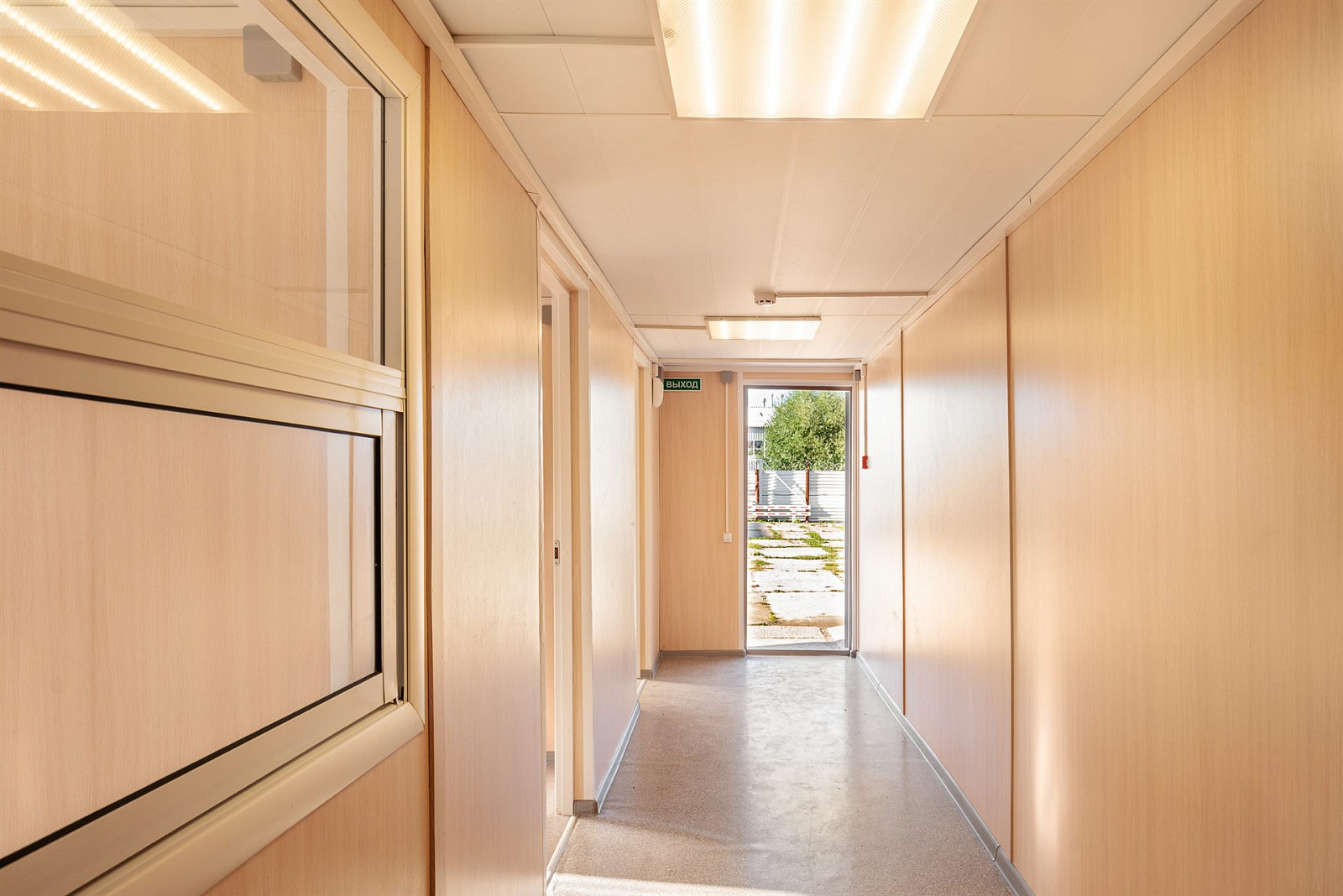

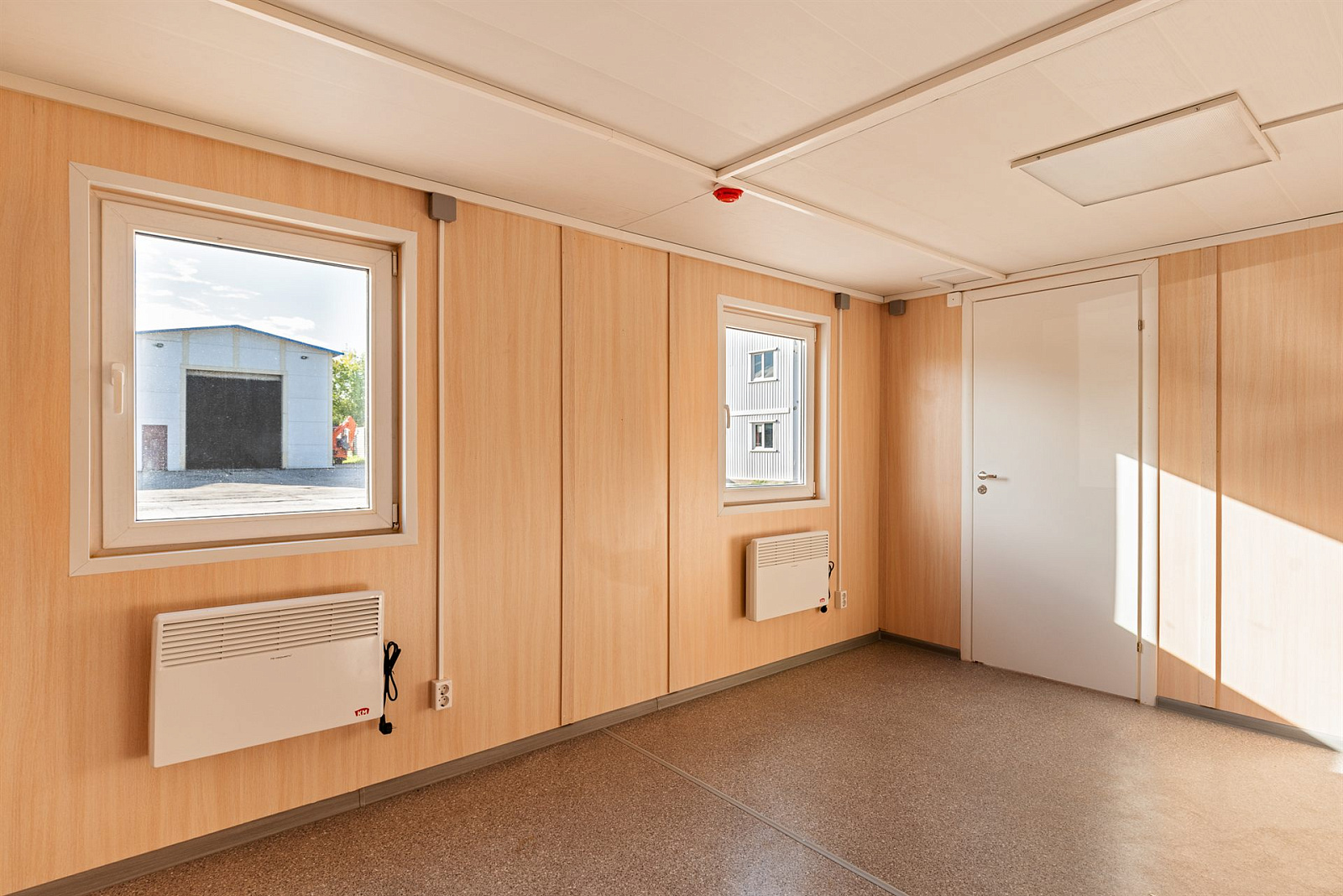

Планировка коридорная: сквозной проход вдоль здания, двери по обеим сторонам, больше двадцати комнат, у административной части отдельный вход. Стены зашиты ЛДСП светлого древесного декора, потолок — панелями ПВХ со светильниками ЛПО 2 × 36 Вт, пол — полукоммерческий линолеум; в перегородке коридора врезано сдвижное окно 2000 × 1100 мм с двумя форточками. На обоих этажах — санузел с душевыми: пять кабин с унитазом, четыре поддона и два бойлера на всё здание. Тепло дают тридцать электрических конвекторов, сигнализация адресная: пульт С2000М и 56 дымовых извещателей.
