Графитовое модульное здание из двух блоков с витриной в полный рост

Здание составное: два блок-контейнера 6 × 2,4 метра поставлены вплотную длинными стенами. Один этаж, пятно застройки 6 × 4,8 метра, 28,8 м², высота по документу 2,8 метра. Сборку выдают оба торца — посередине стены идёт вертикальный шов, а над ним на верхнем поясе сходятся монтажные проушины обоих блоков.

Сталь ушла под обшивку и выдаёт себя рёбрами по контуру. Понизу корпус держит рама, сваренная из холодногнутого швеллера 120×50×3 мм; вертикали по углам гнуты из уголка 90×90×3 мм, а там, где блоки сошлись, их две — шов на торце выведен наружу широкой полосой. Дерево во второстепенном наборе: обрешётка стен и потолка из обрезной доски 40×100 мм. В стеновом пироге — минеральная вата 100 мм под пароизоляционной мембраной класса В.

Снаружи всё уведено в графит: профлист С8 толщиной 0,4 мм несёт тёмно-серое покрытие, в тот же тон окрашены рама, угловые накладки, верхний пояс и отливы над проёмами. Кровля плоская, сварная из листа 0,8 мм, швы под мастикой и эмалью: на всех кадрах верх корпуса идёт ровной горизонталью, без конька и свесов. Пол — лаги 40×100 мм, черновая доска 25×100 мм, сверху ОСБ 15 мм, снизу подшивка профнастилом С-8.

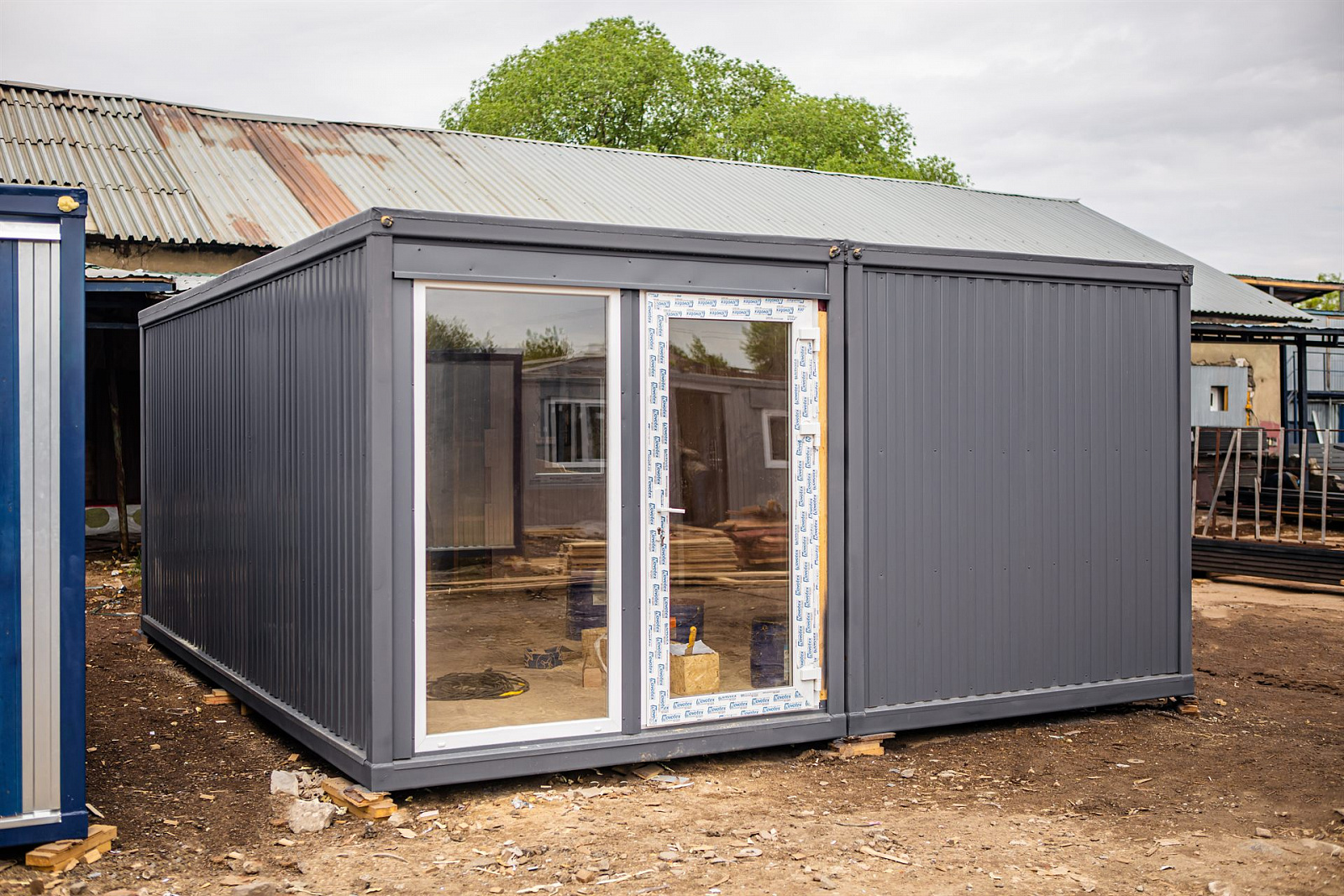

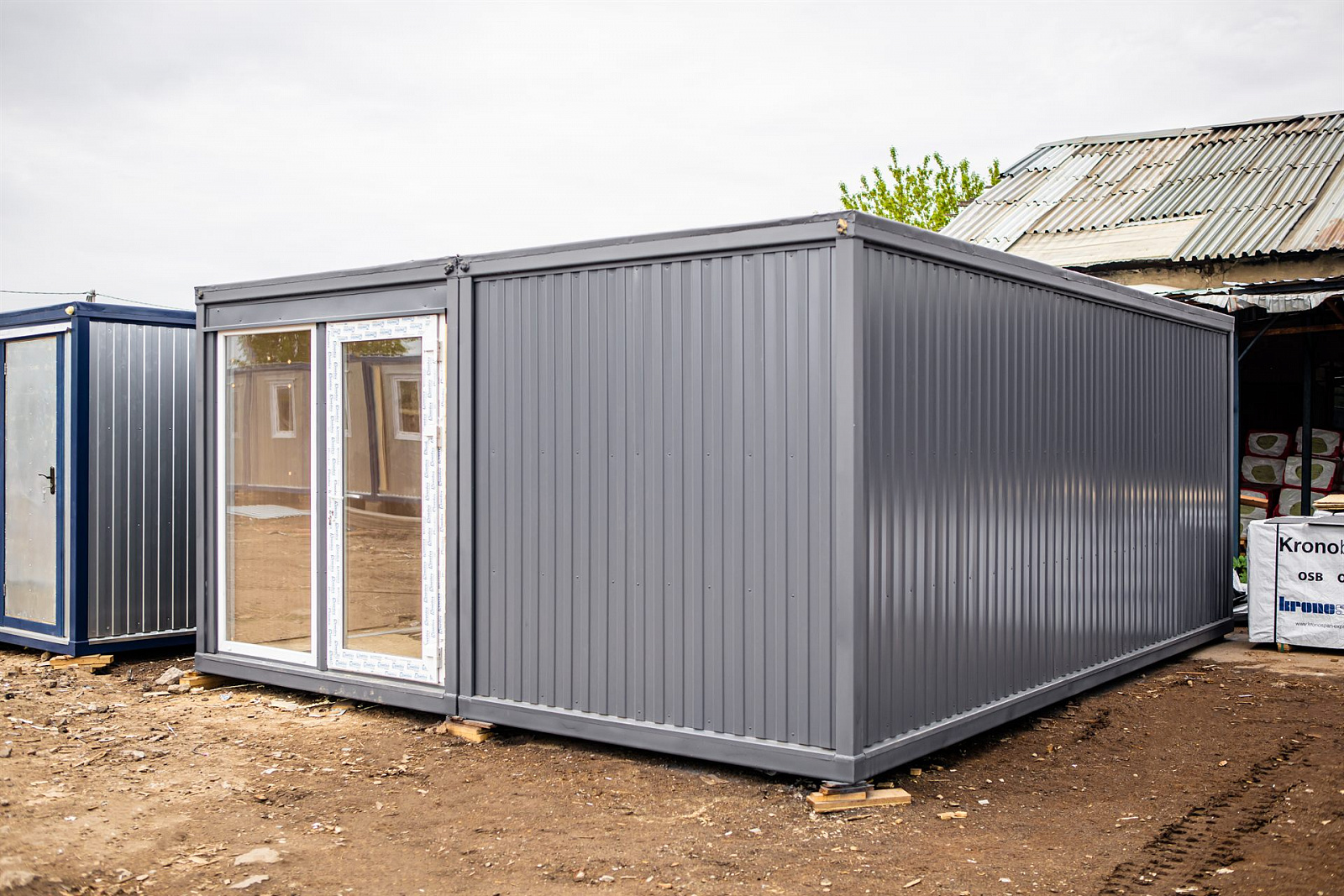

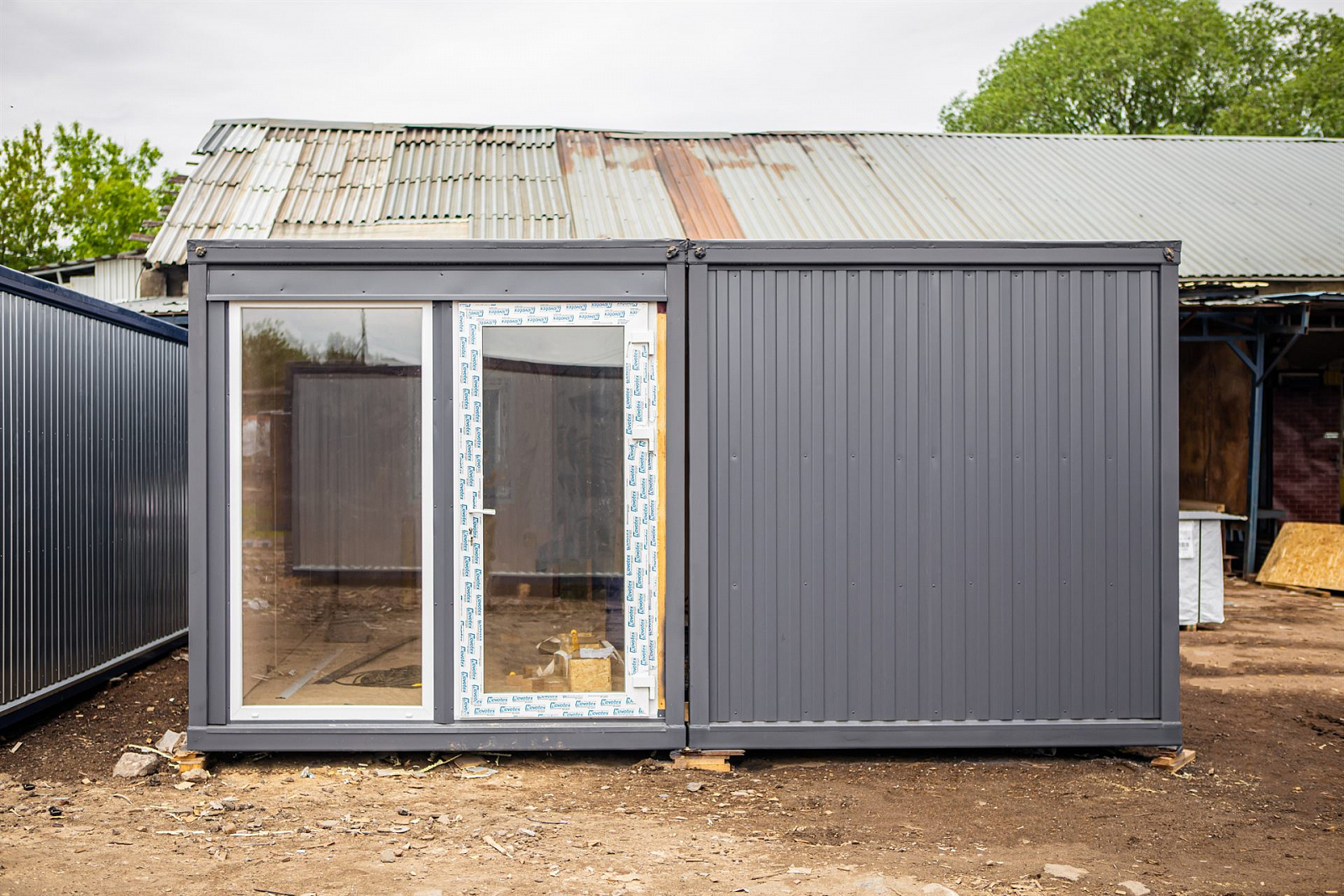

Проёмы собраны в торцах, шестиметровые стены глухие. Во входном торце остекление занимает половину ширины — ровно один блок: глухая витрина в полный рост без импоста и рядом дверь ПВХ 900×2050 мм со сплошным остеклением, петли вынесены наружу, ручка нажимная, под ней цилиндровый замок. Соседняя половина того же торца зашита профлистом. В противоположном торце в каждый блок врезано по поворотно-откидному окну ПВХ 900×1100 мм.

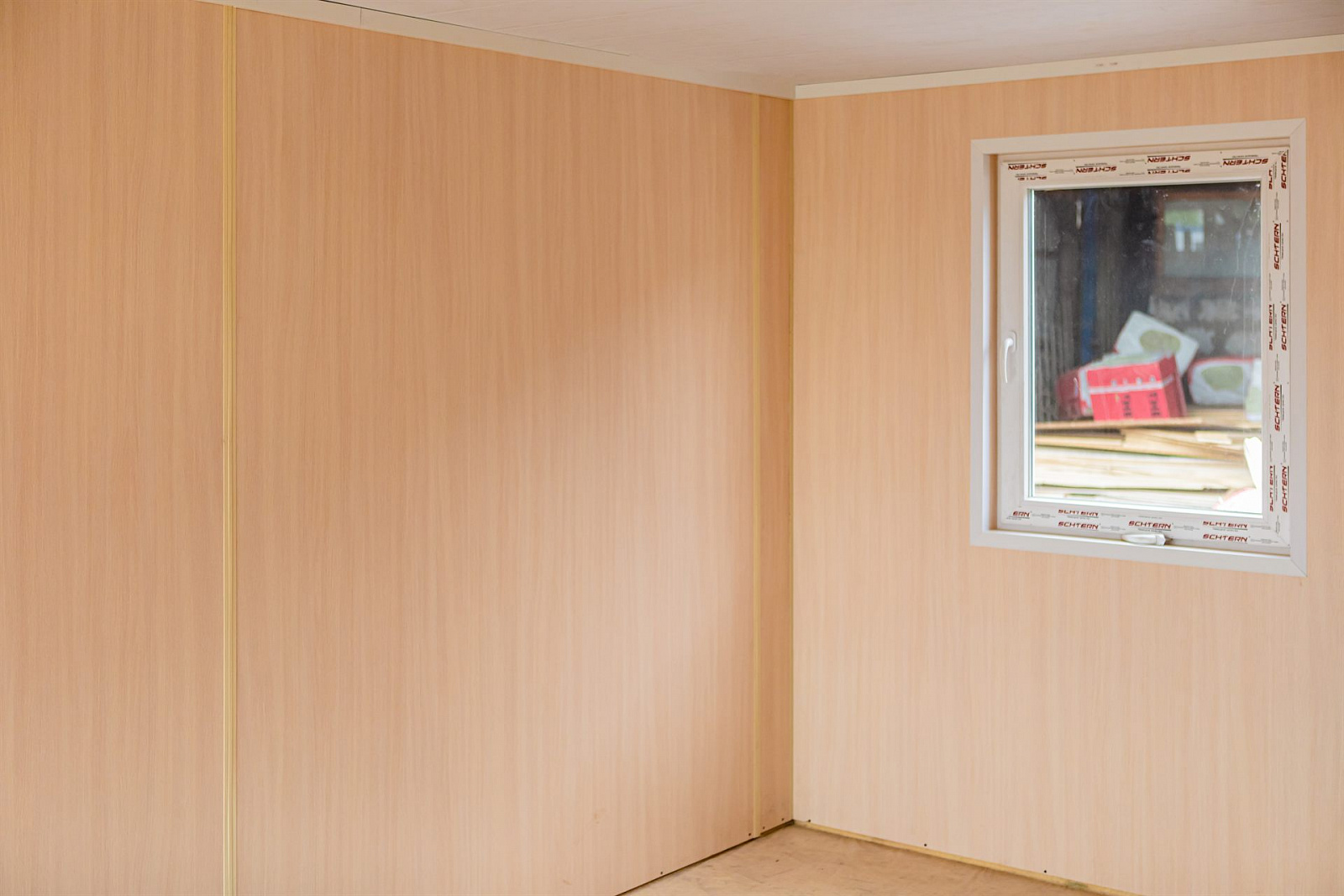

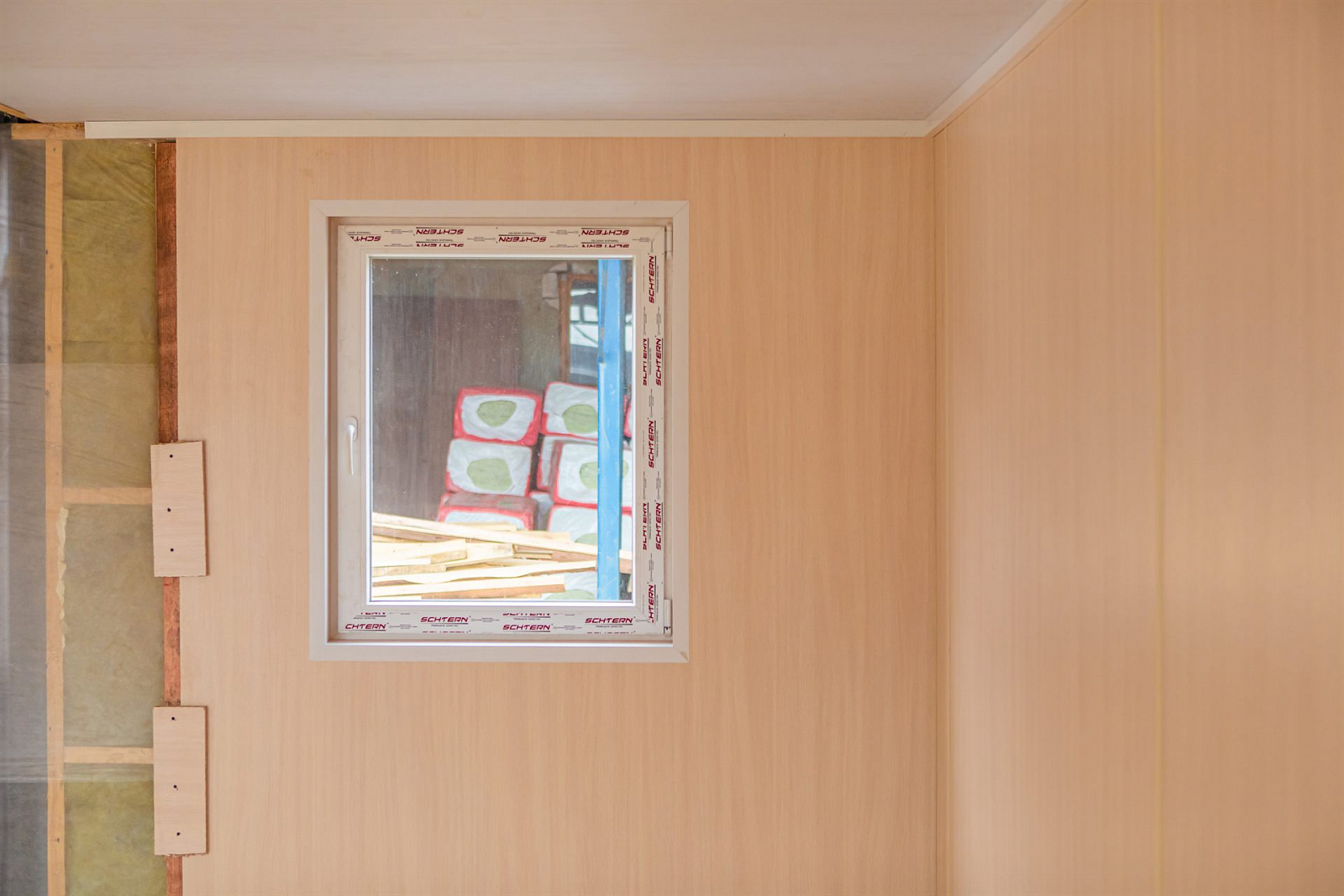

Внутри стены забраны ЛДСП светлого древесного декора, потолок подшит белыми панелями ПВХ, по низу пущена рейка. Чистовым полом остаётся ОСБ 15 мм: полукоммерческий линолеум идёт комплектацией. Электрику называет только документ — кабель-канал под УЗО, розеточная группа 3×2,5 ВВГнг(А)-LS с автоматом 16 А, освещение 3×1,5 ВВГнг(А)-LS с автоматом 10 А.
