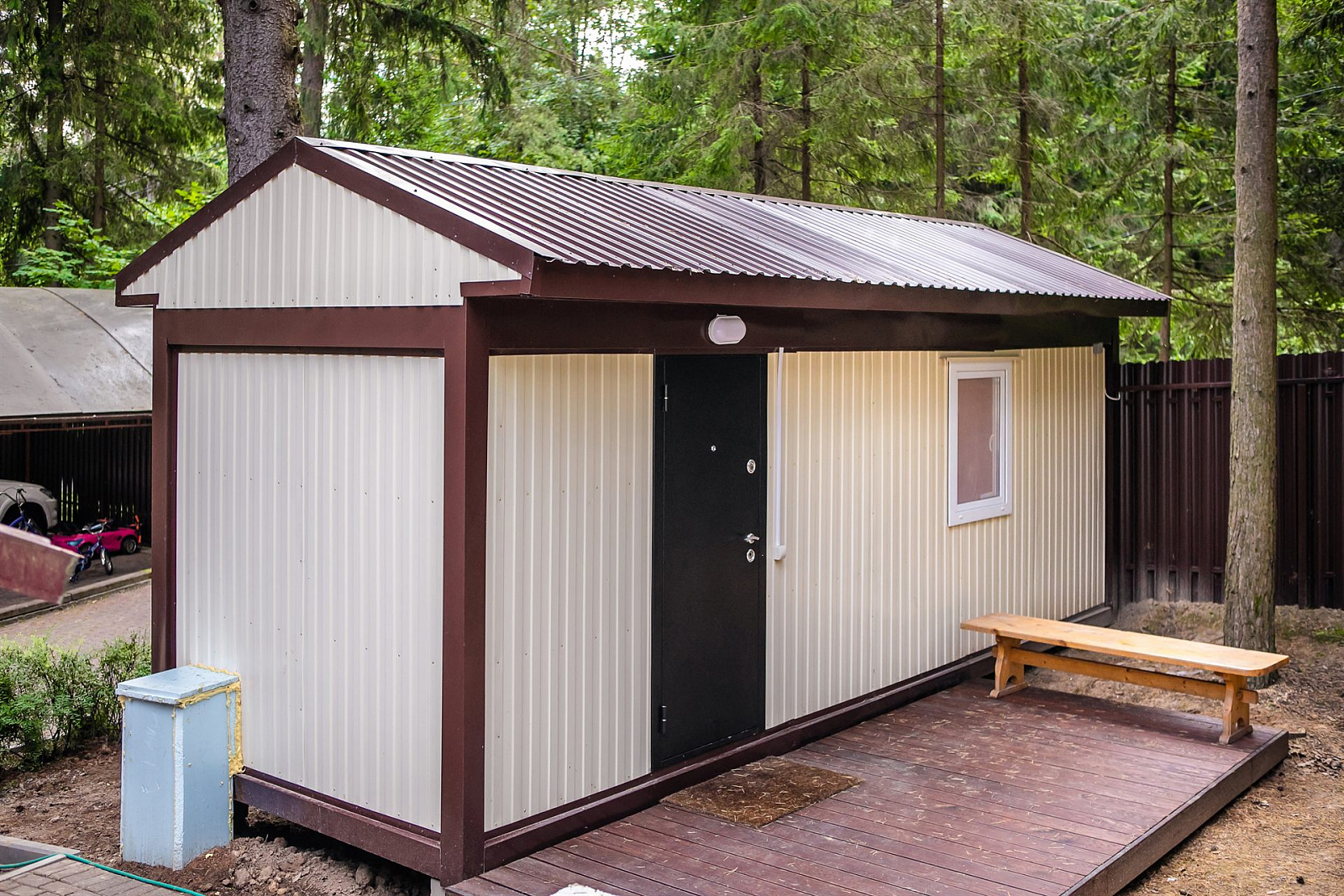

Семиметровый жилой блок с двускатной кровлей и санузлом

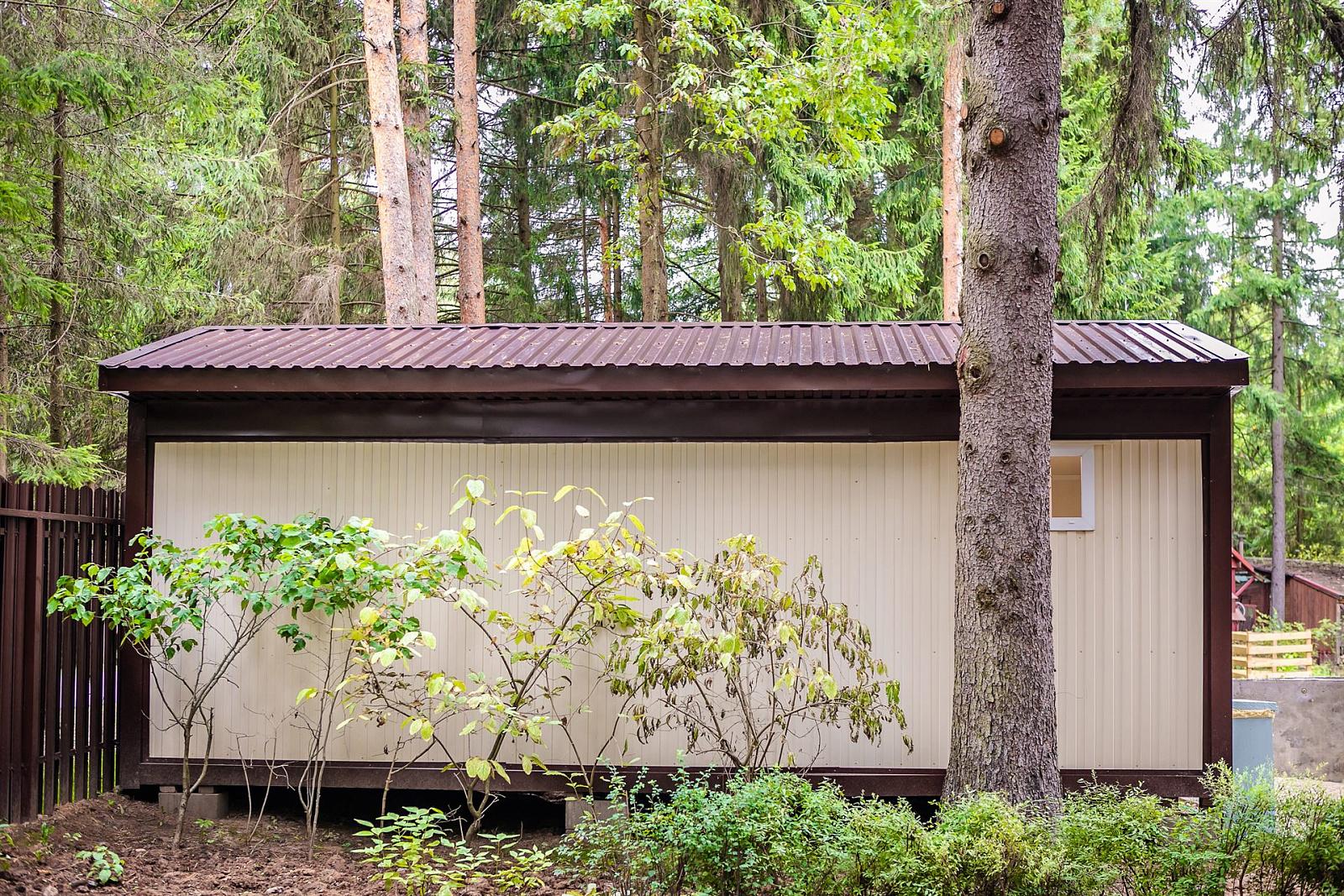

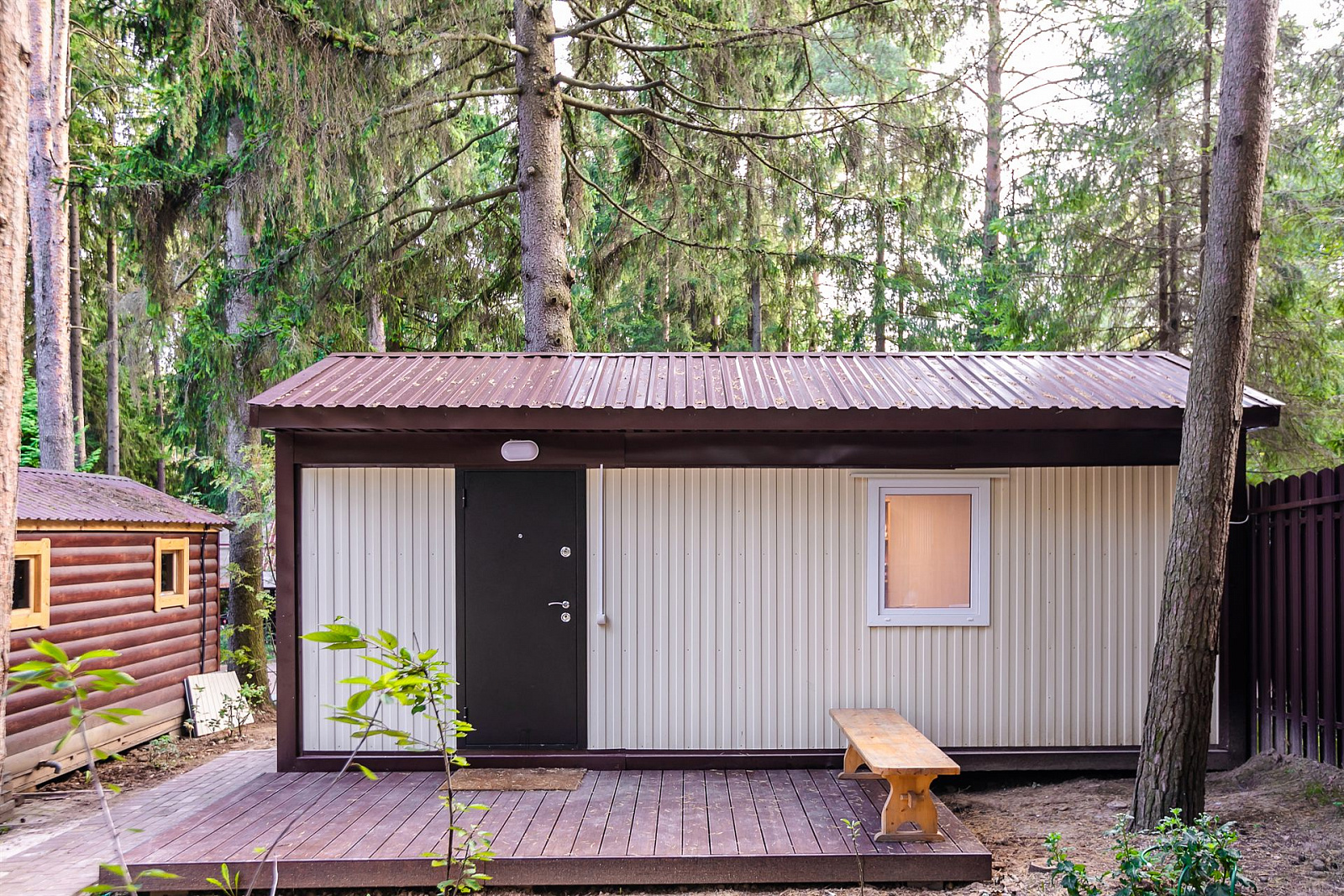

Один блок в один уровень, а не шестиметровый, как в документе. Габариты сняты по обшивке: на торце между угловыми накладками умещается 18,5 волны профиля С8, вдоль длинного фасада — 58,5. Разница в сорок волн при шаге 115 мм даёт 4,6 метра, и от торцевых 2,4 метра длина выходит 7,0. Пятно застройки 7 × 2,4 метра, общая площадь 16,8 м².

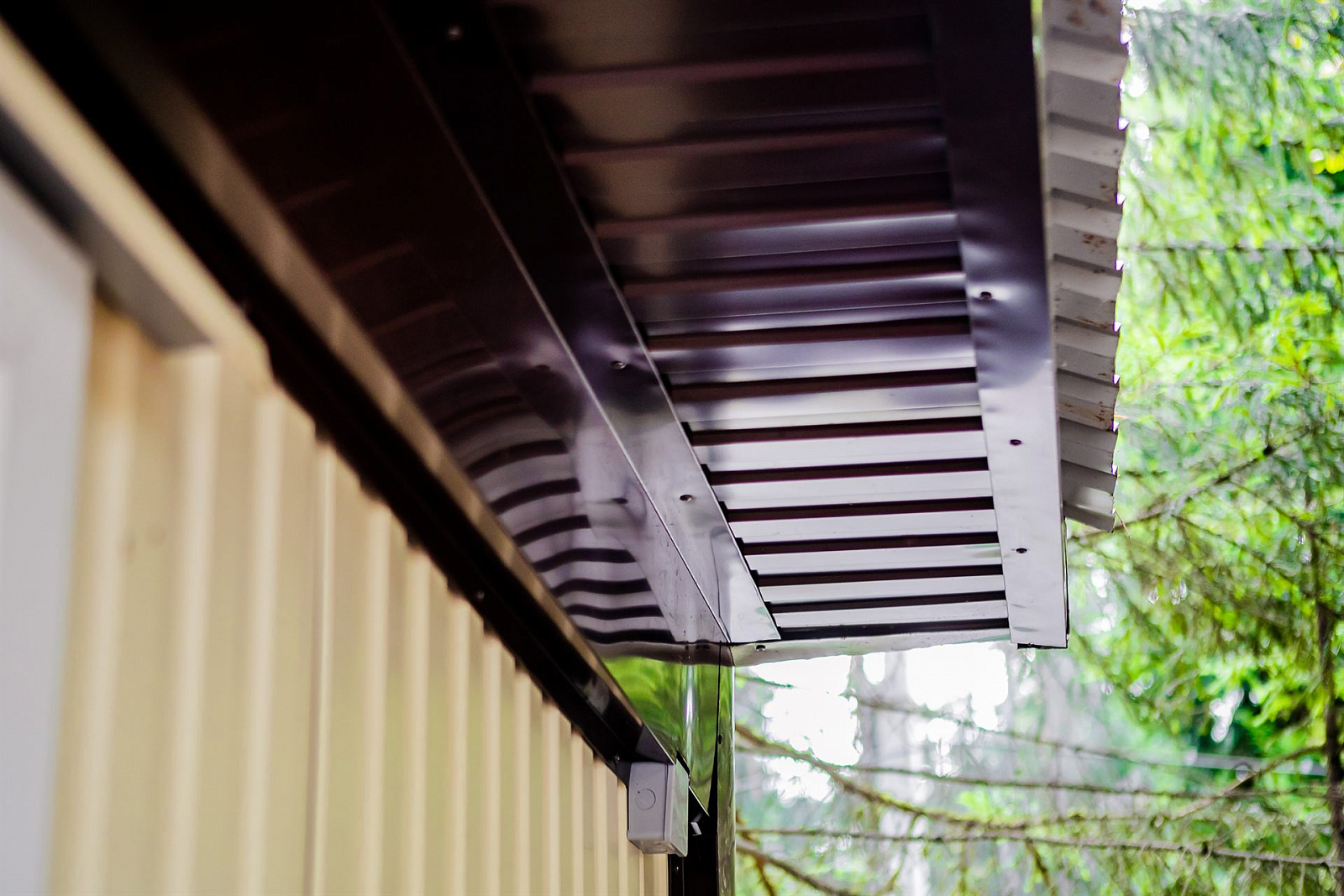

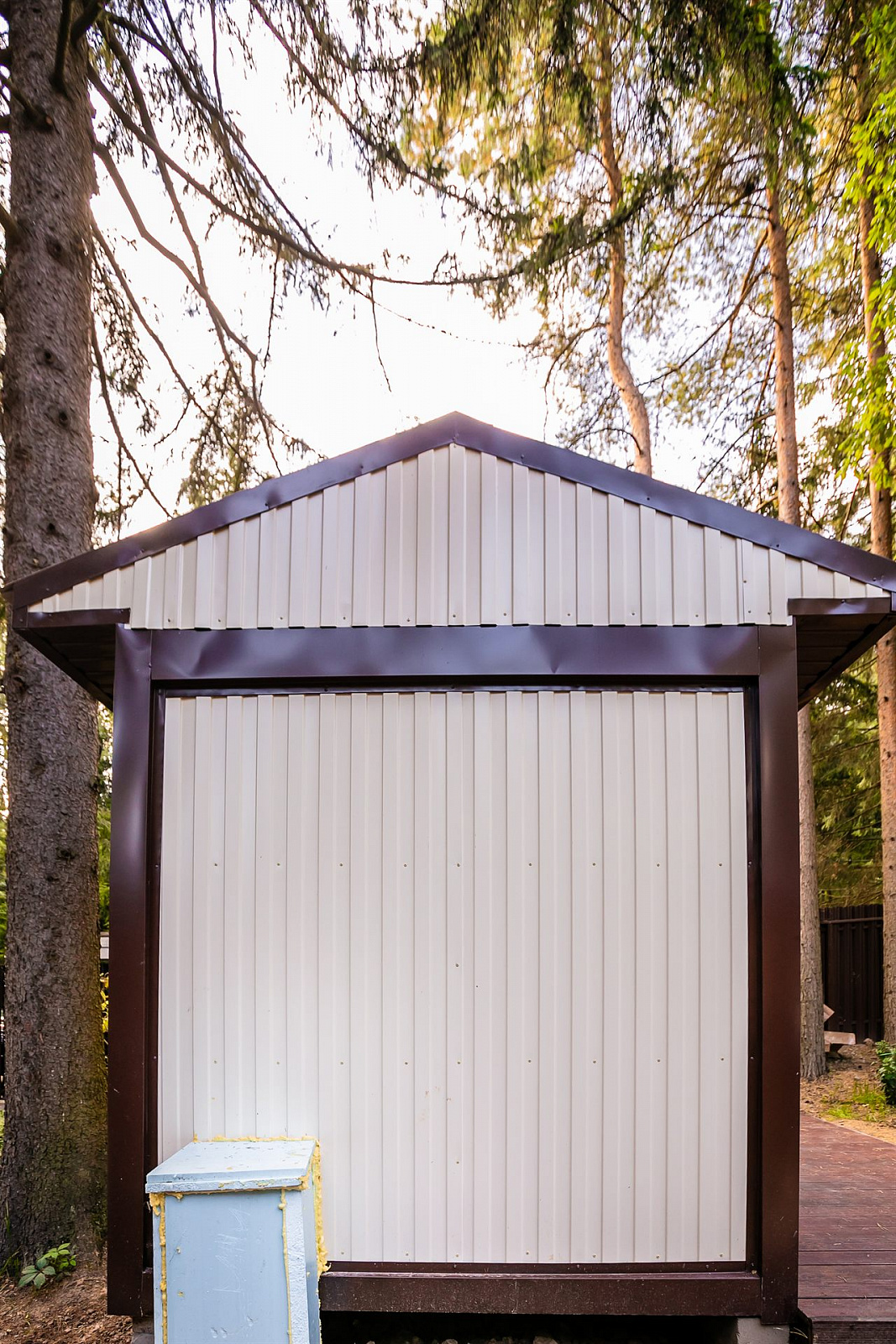

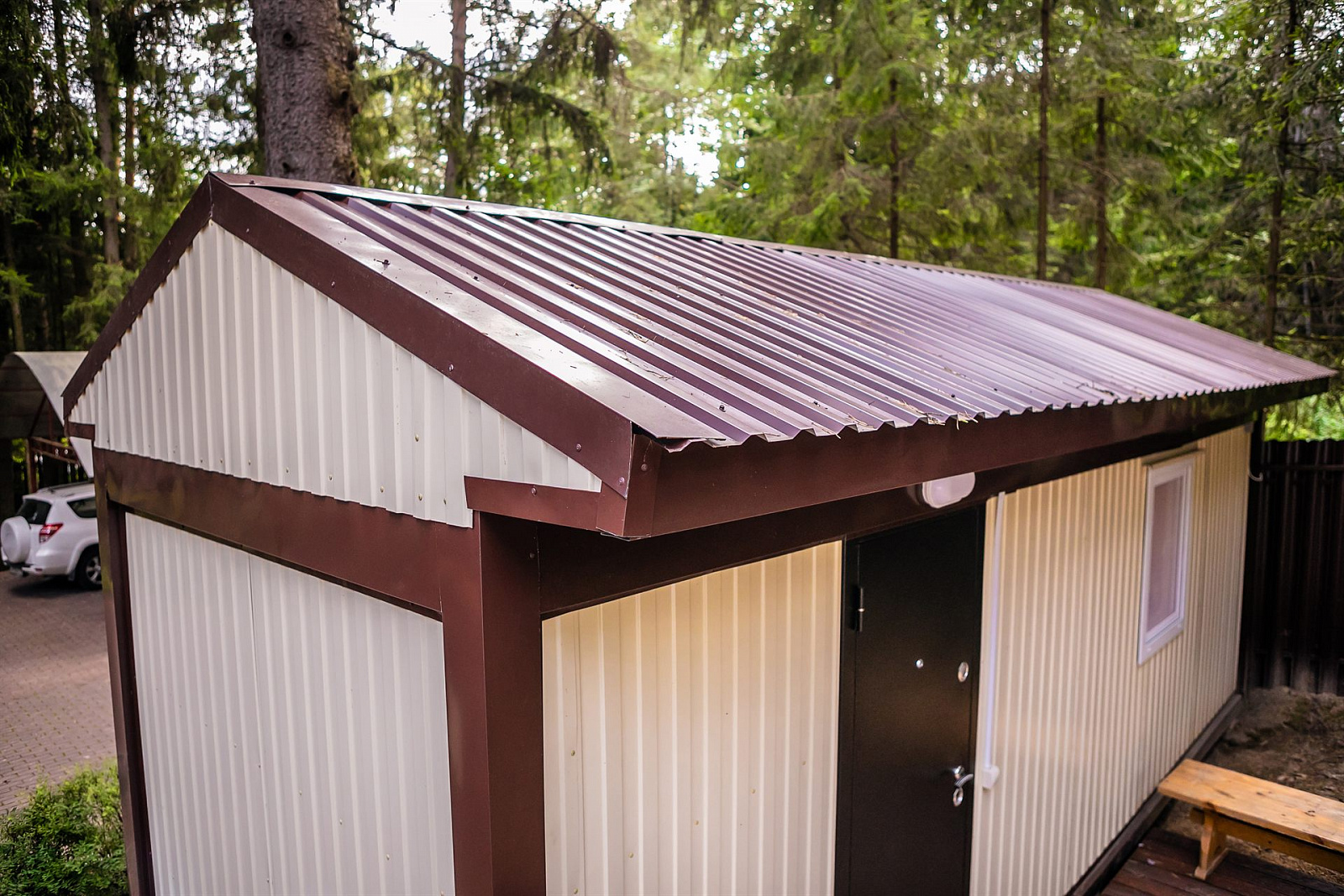

Двускатная кровля — отдельная конструкция поверх корпуса. Штатная плоская крыша осталась на месте: лист 0,8 мм, швы под мастикой и эмалью. Над ней собран металлический стропильный каркас под профлистом МП-20; подкровельное пространство не утеплено — со свеса виден голый металл скатов. Фронтоны зашиты стеновой обшивкой в коричневой рамке, скаты вынесены за фасады и над входом работают козырьком.

Часть сечений проступает наружу: широкие коричневые накладки на углах одевают гнутые уголки 90×90×3 мм, понизу их связывает рама из швеллера той же гибки, 100×50×3 мм. Дальше дерево: обрешётка стен и потолка из доски 40×100 мм с минватой 100 мм под мембраной класса В, по лагам того же сечения настил 25×100 мм и ОСБ 15 мм, снизу подшивка профнастилом С-8. Корпус стоит на бетонных опорных блоках.

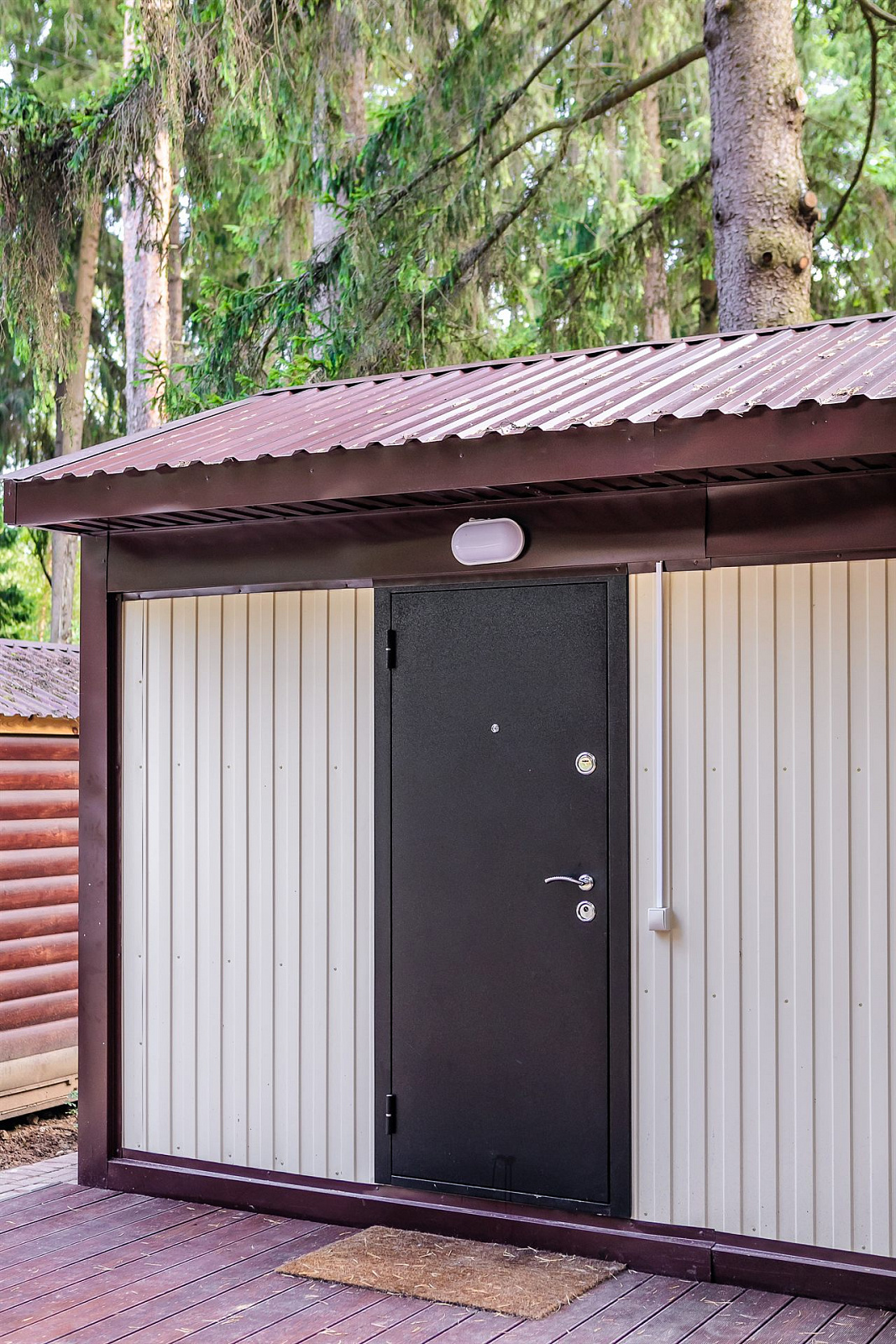

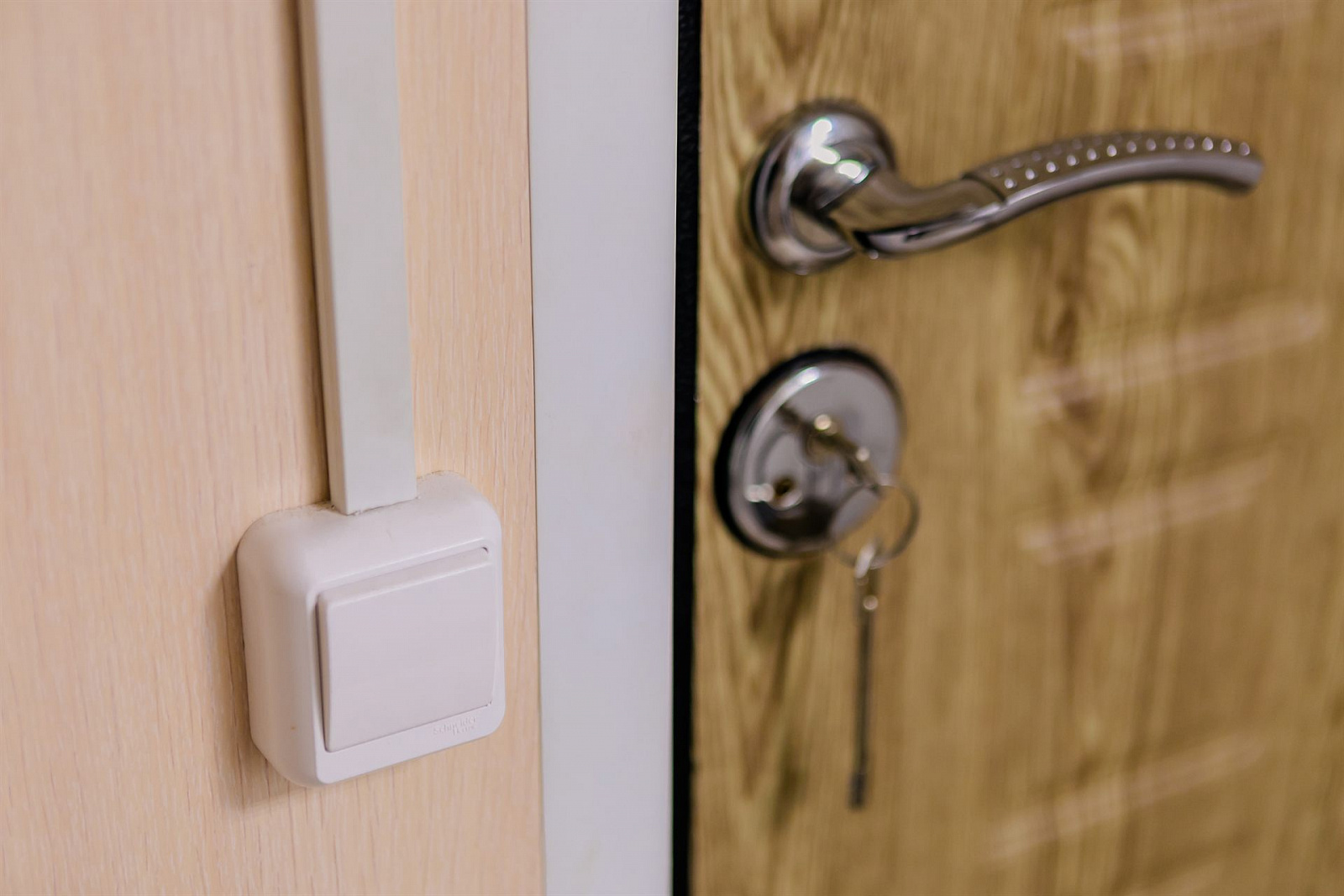

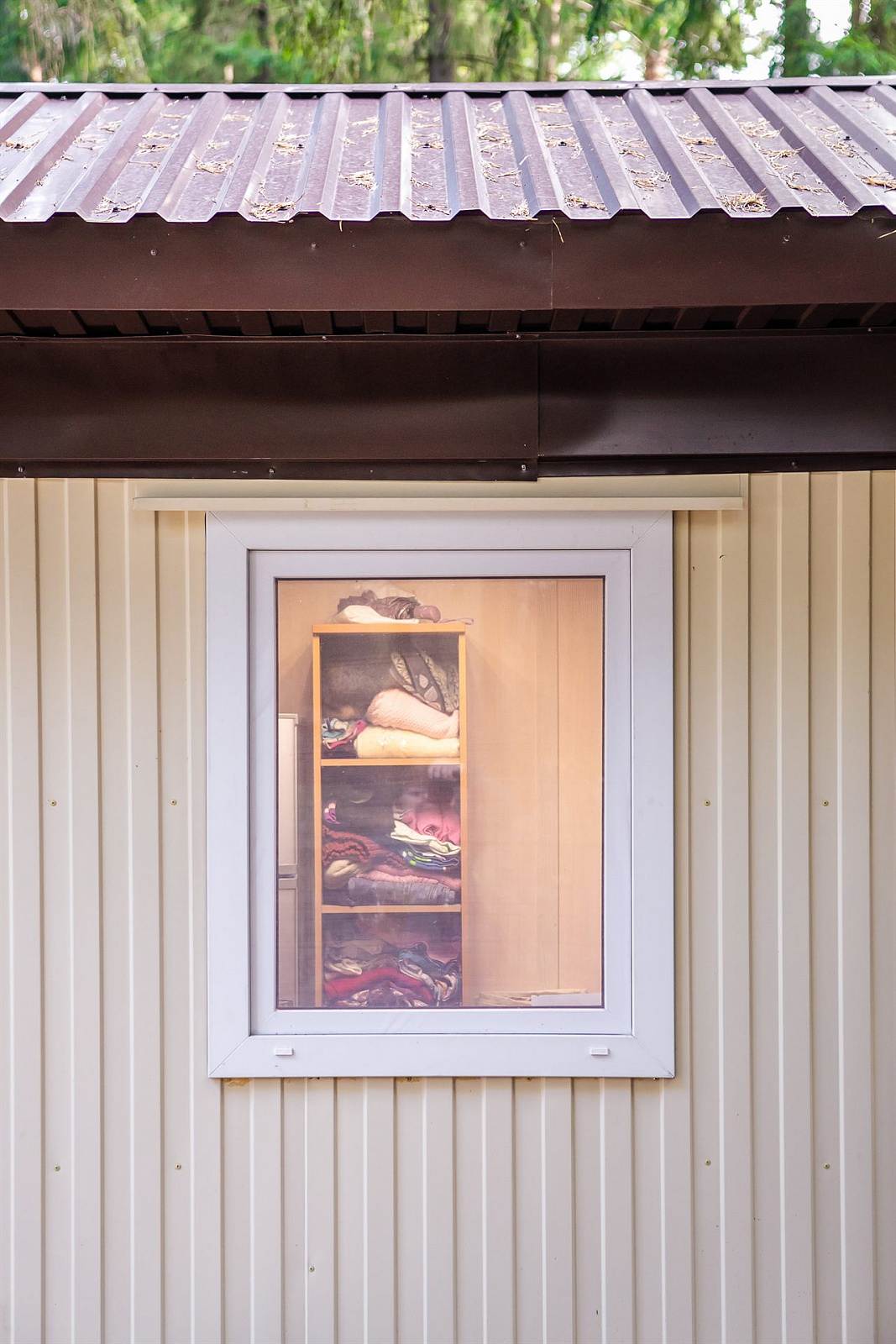

Стены закрыты профлистом С8 0,4 мм с полимерным покрытием цвета слоновой кости; тёмно-коричневым уведены накладки, обвязка и кровля. Вход один: стальная утеплённая дверь с двумя замками, снаружи чёрная, изнутри под дуб, над ней овальный светильник. Правее двери окно ПВХ 800×1000 мм с поворотной створкой под отливом. Второе окно, маленькое и почти квадратное, вынесено на противоположный фасад — санузел стоит у того же торца, что и вход.

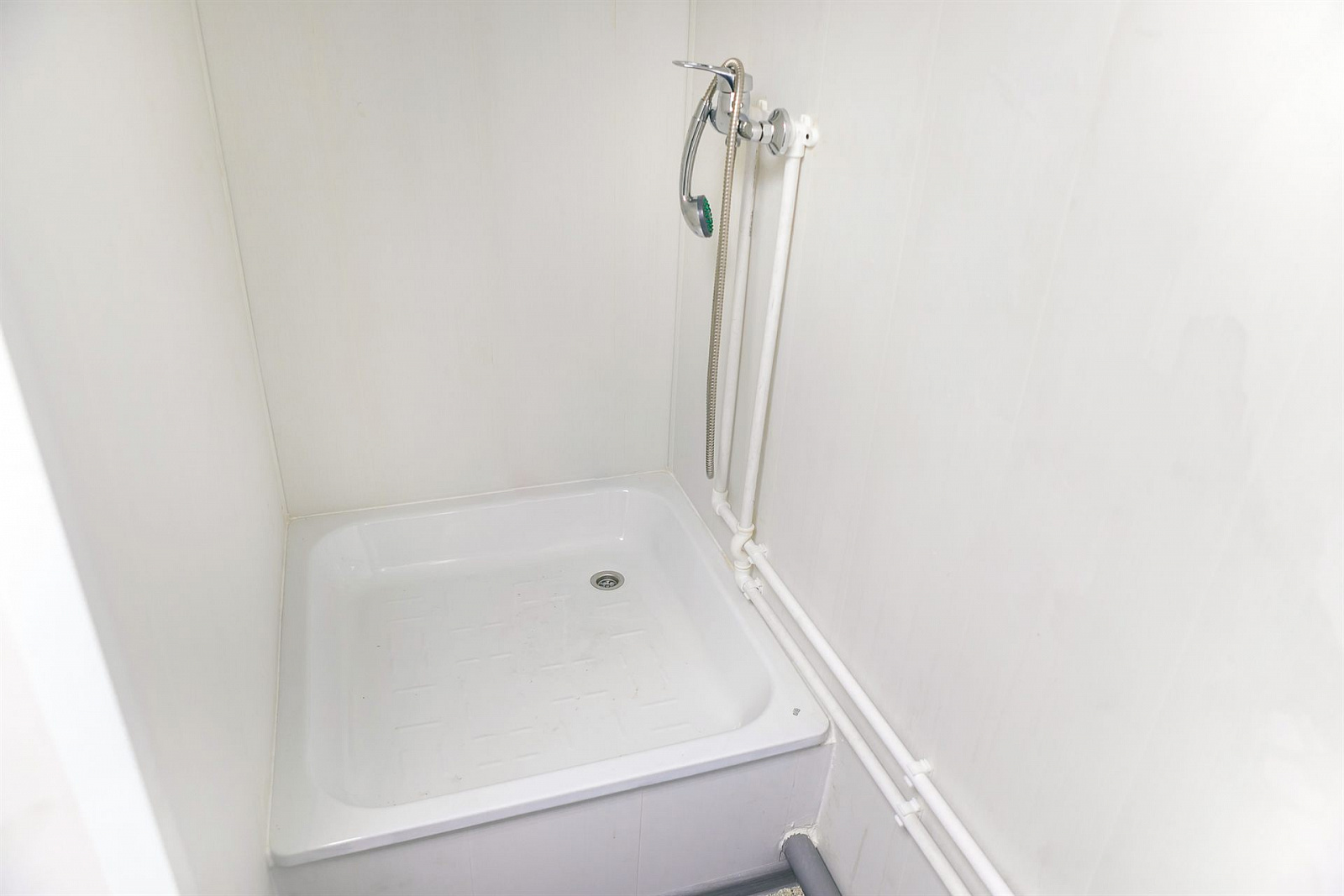

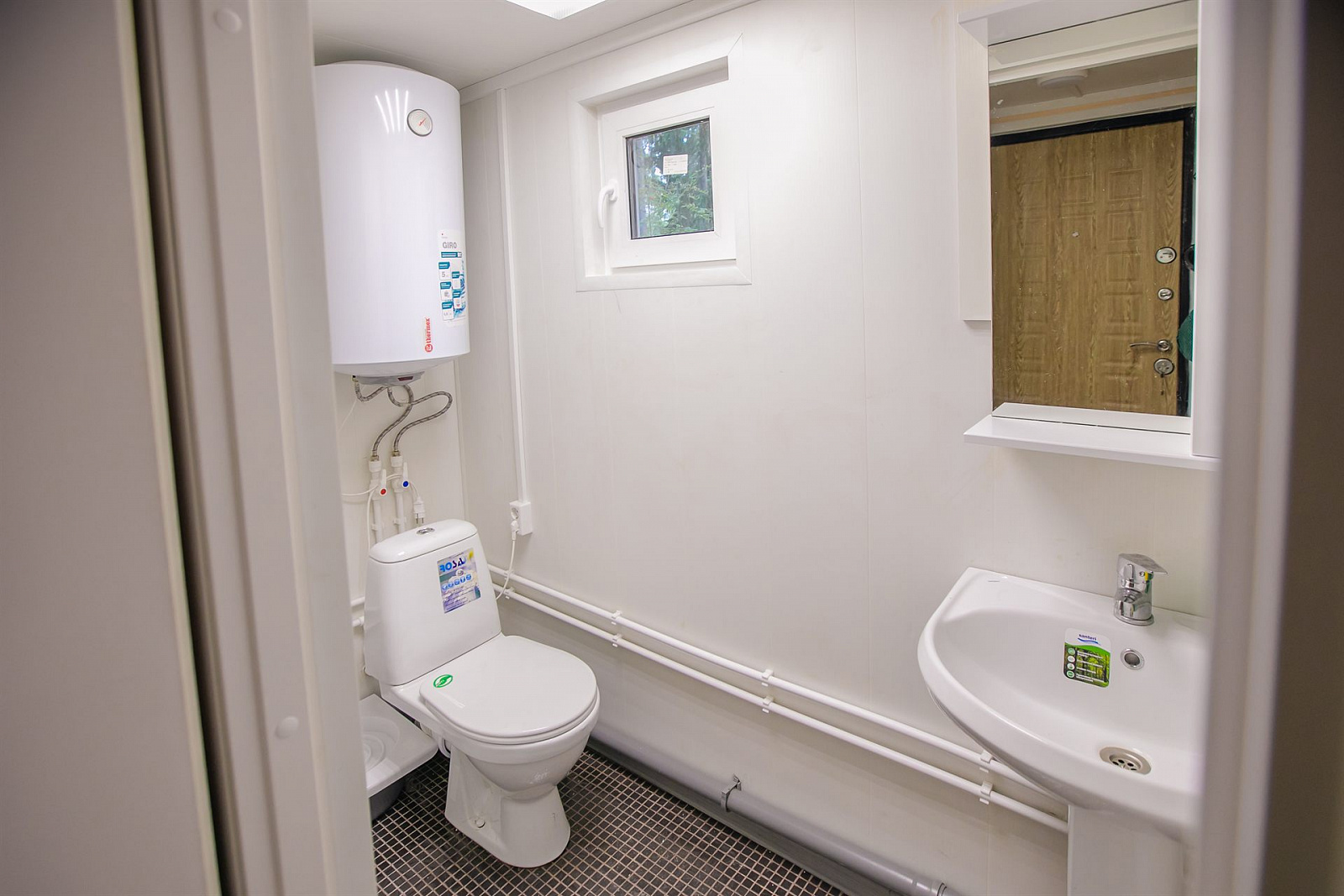

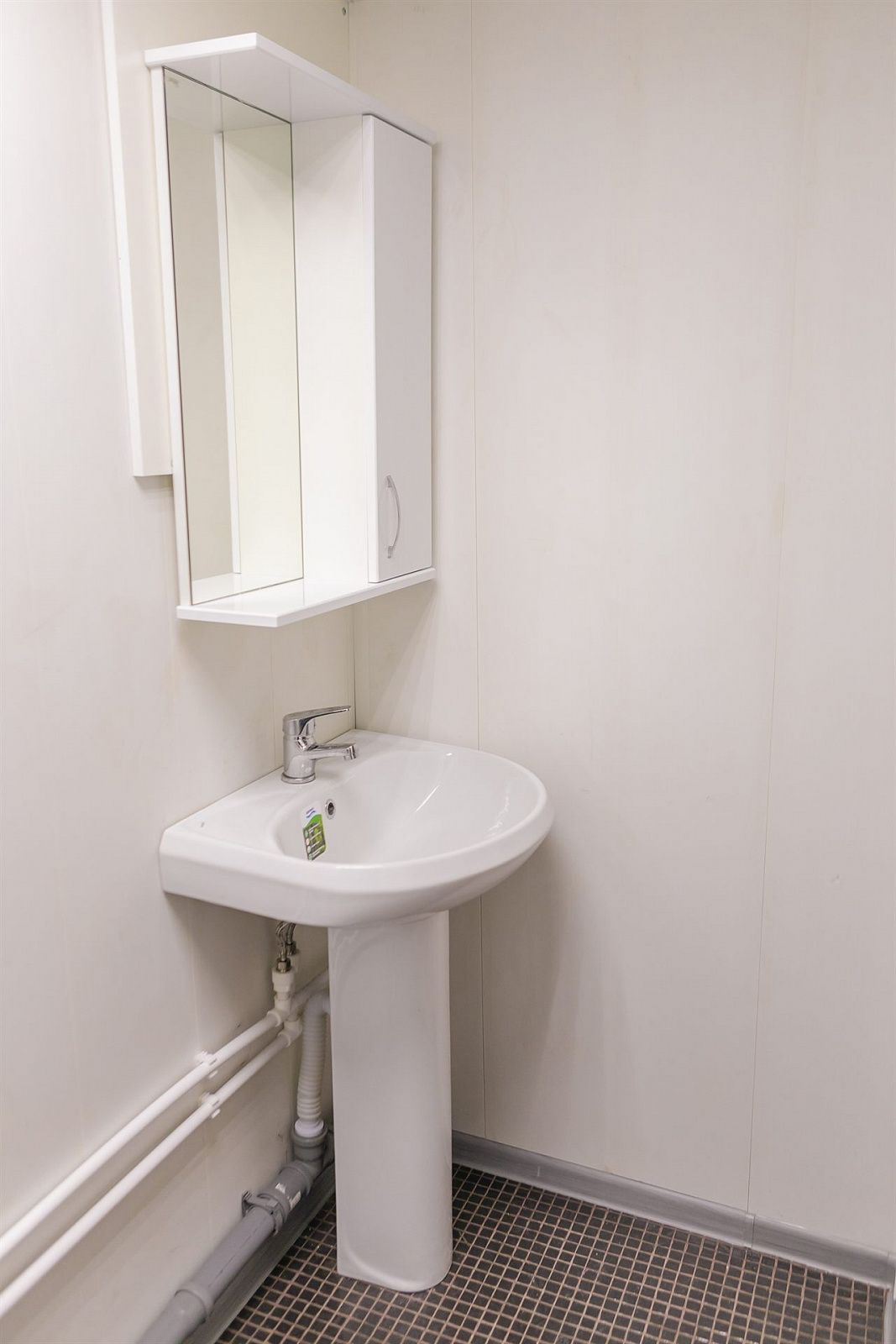

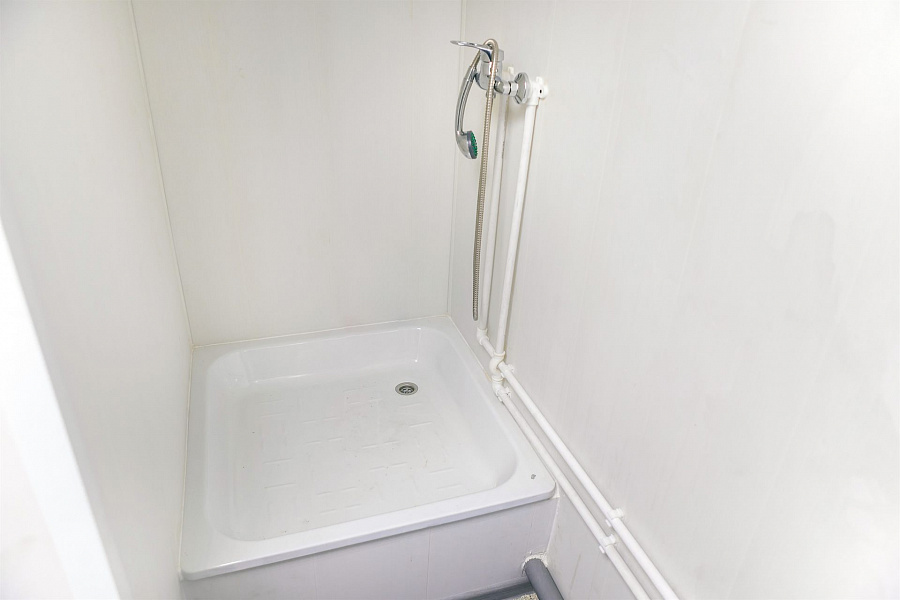

Внутри — жилая комната, короткий коридор и санузел. В комнате ЛДСП в светлом древесном декоре со стыками под белую раскладку, потолок ПВХ, пол — полукоммерческий линолеум под доску, освещение — накладная LED-панель; электрика в кабель-канале с УЗО, щиток и фурнитура тоже накладные. Санузел зашит белыми панелями: унитаз «Компакт», умывальник со смесителем, зеркальный шкаф, накопительный водонагреватель и отсек с эмалированным душевым поддоном 800×800 мм.
