Девятиметровый склад с двумя воротами в длинной стене

Один блок, один этаж, планировка открытая — перегородок на кадрах нет. Длину не переписывали из документа, а считали по обшивке: волна профлиста С8 идёт через 115 мм, на глухих участках длинной стены вместе с угловыми накладками их около сорока шести, плюс двое ворот по 1,8 метра по коробу — без малого девять. Торец тем же счётом дал 2,4 метра. Пятно застройки 9 × 2,4 метра, 21,6 м².

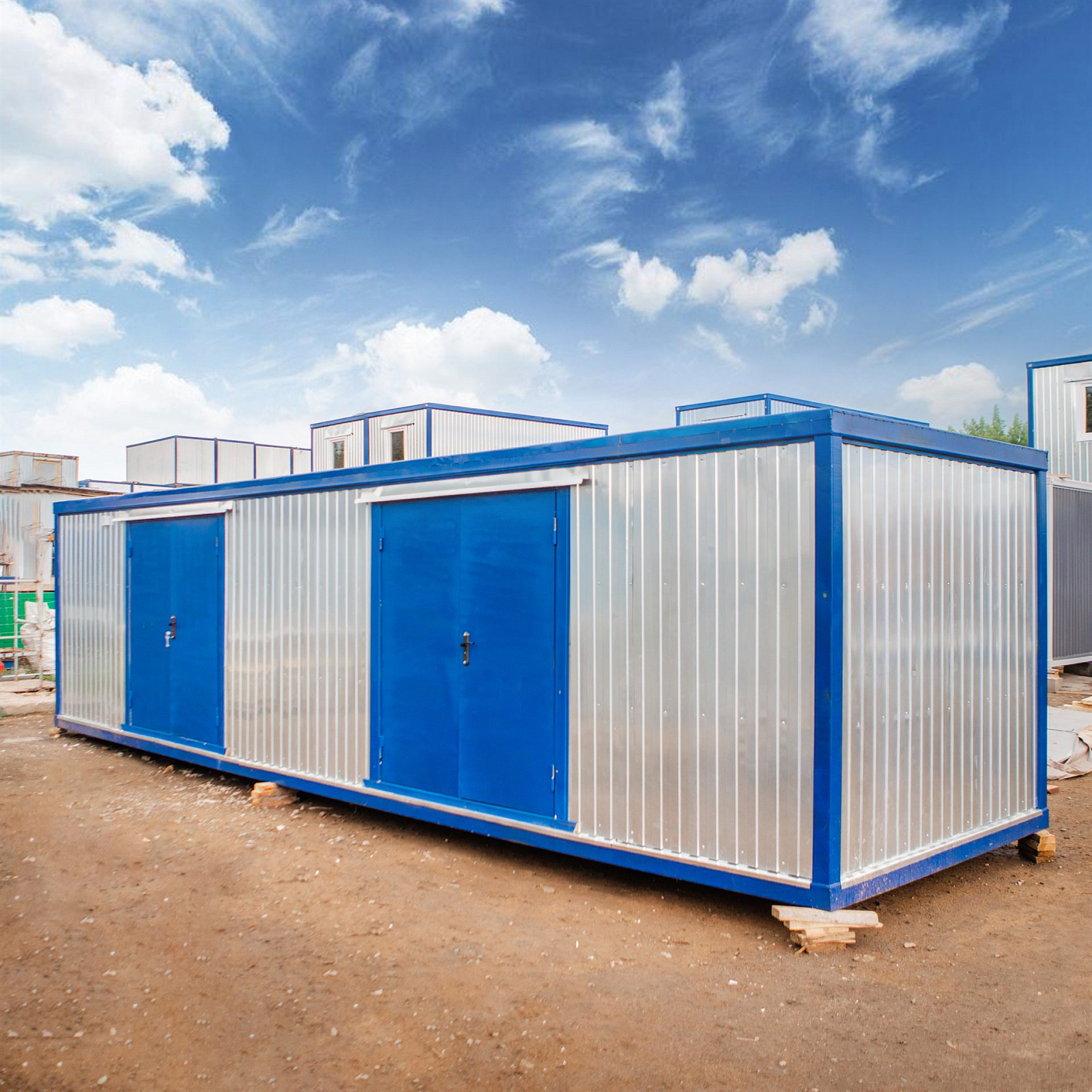

Ворот двое, и обе пары врезаны в длинную стену, а не в торец: по въезду ближе к каждому концу зала, между ними около двух метров глухой обшивки. Полотна распахиваются наружу, снаружи синие, изнутри зашиты сосновой доской. Створки равны, обе около 0,80 метра: одна с ручкой и цилиндровым замком, вторая держится на шпингалетах. Понизу планка коробки, за ней сразу пол — ступени внутрь нет.

Два проёма в одной стене — работа для рамы, и синяя краска показывает, где она проходит: обвязка понизу и поверху, рёбра по углам, коробки вокруг ворот. По документу это холодногнутый швеллер 100×50×3 мм внизу и гнутый уголок 90×90×3 мм на вертикалях; обрешётку стен и потолка набрали обрезной доской 40×100 мм. Пол слоёный: подшивка профнастилом С-8 0,4 мм, лаги 40×100 мм, черновой настил 25×100 мм, ОСБ 15 мм и серый полукоммерческий линолеум.

Обшивку не красили — профлист С8 0,4 мм остался с заводским цинком. На отснятых длинной стене с воротами и торце окон нет; по документу на объекте предусмотрены поворотное окно ПВХ 800×1000 мм и входная дверь 800×2000 мм из оргалита, снаружи обшитая оцинкованным листом, — какой фасад их несёт, по фото не определить. Контур утеплён целиком: минвата 50 мм в стенах, полу и потолке под мембраной класса В. Кровля плоская сварная, лист 0,8 мм, швы под мастикой и эмалью.

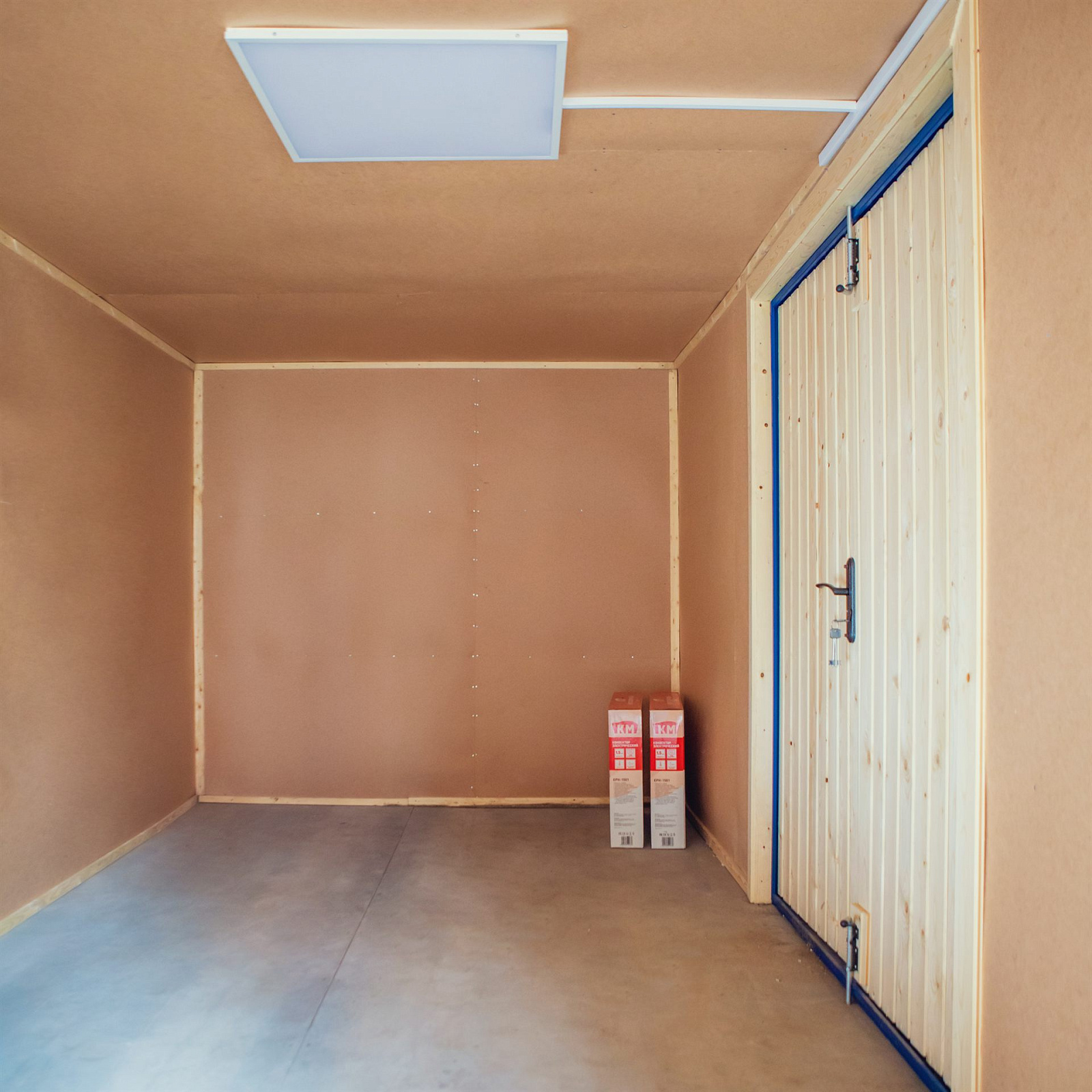

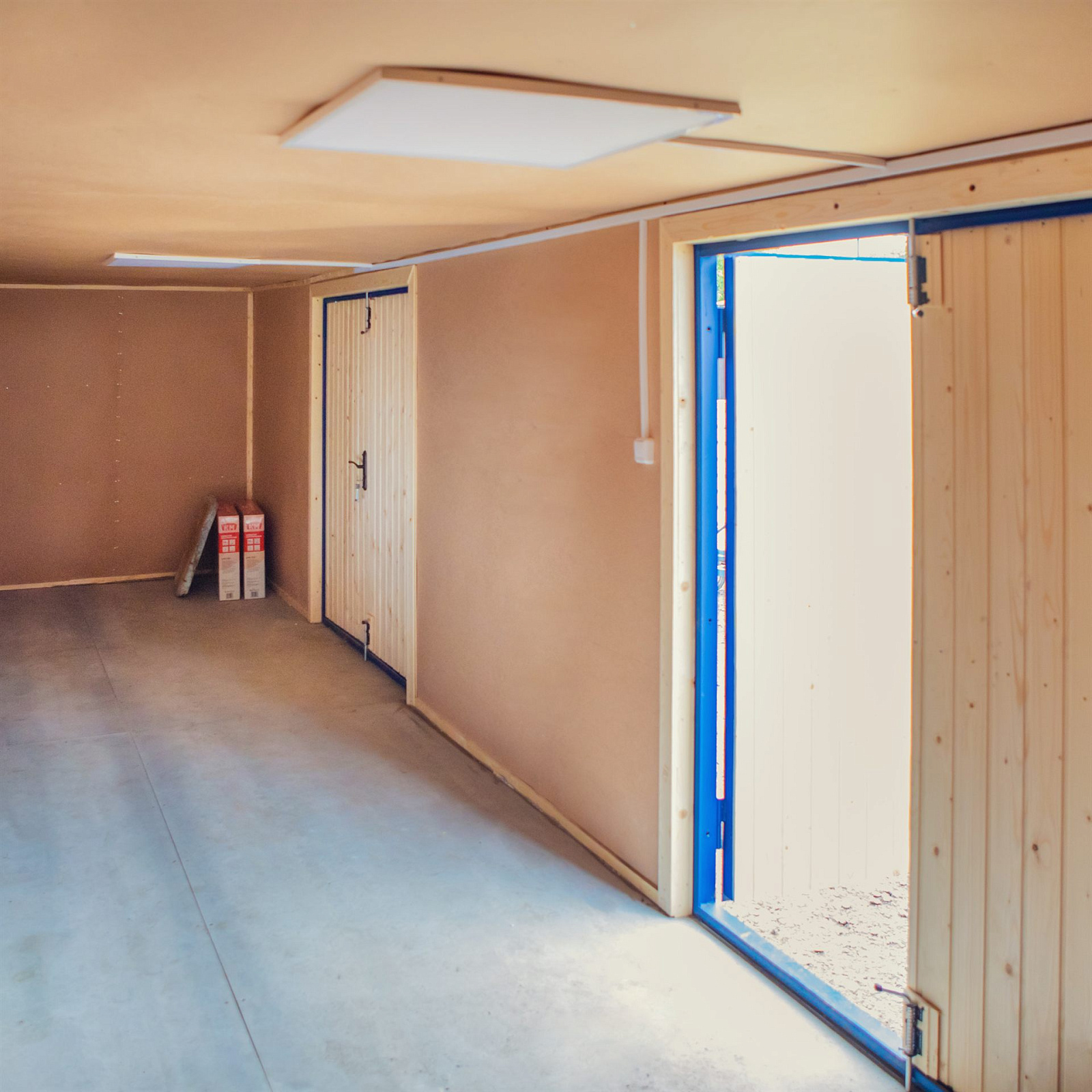

Внутри стены и потолок зашиты ДВП в заводском цвете, стыки и откосы закрыты сосновыми раскладками. Электрику вели открыто: белый кабель-канал идёт по потолку и спускается по стене, под потолком две накладные светодиодные панели. По документу это разводка с УЗО — 3×2,5 ВВГнг(А)-LS под автоматом 16 А на розетки и 3×1,5 под автоматом 10 А на свет.
