Оцинкованная бытовка 6 метров с отделкой ДВП и полом из ОСБ

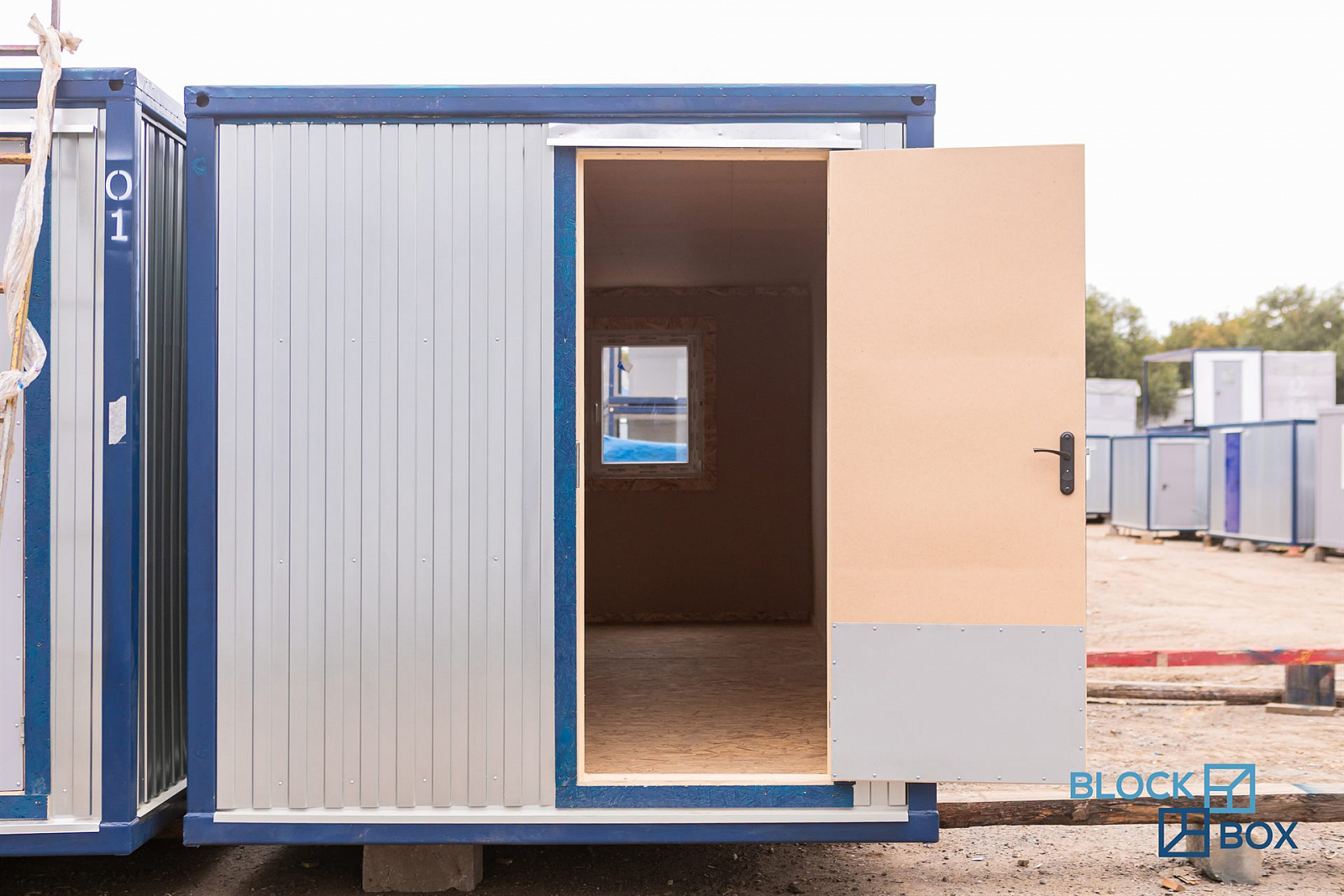

Здесь один блок и одна комната: пятно застройки 6 × 2,4 метра — 14,4 м², перегородок внутри нет. Длину мерили по обшивке, а не переписывали из документа. Шаг волны у профиля С8 — 115 мм; на фронтальном снимке торца их от угла до угла около девятнадцати, а со стойками по краям — 2,4 метра, и ровно столько же даёт высота корпуса. Длинная стена, снятая так же в лоб, набирает около пятидесяти одной волны, а с угловыми стойками по краям — как раз около шести метров.

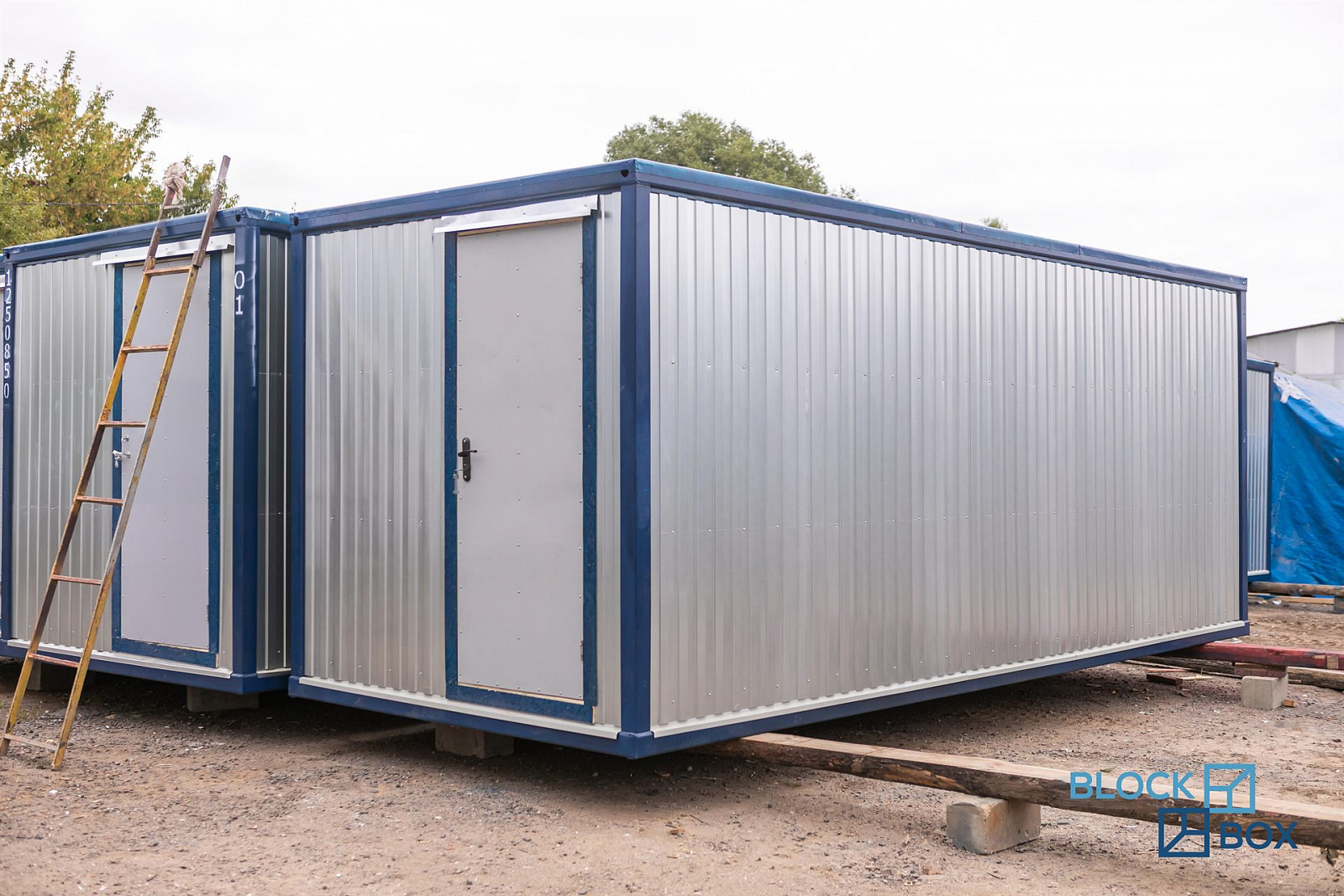

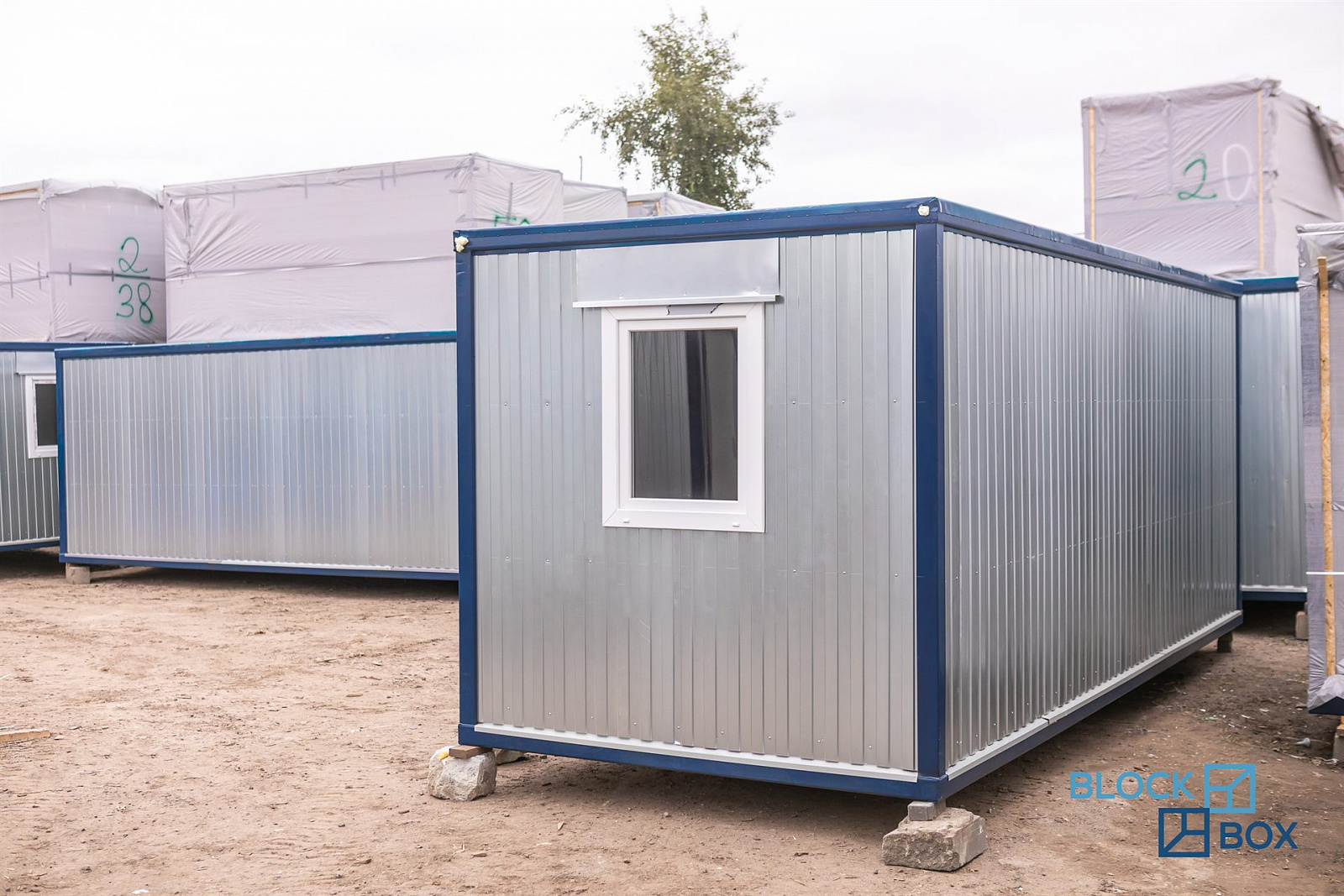

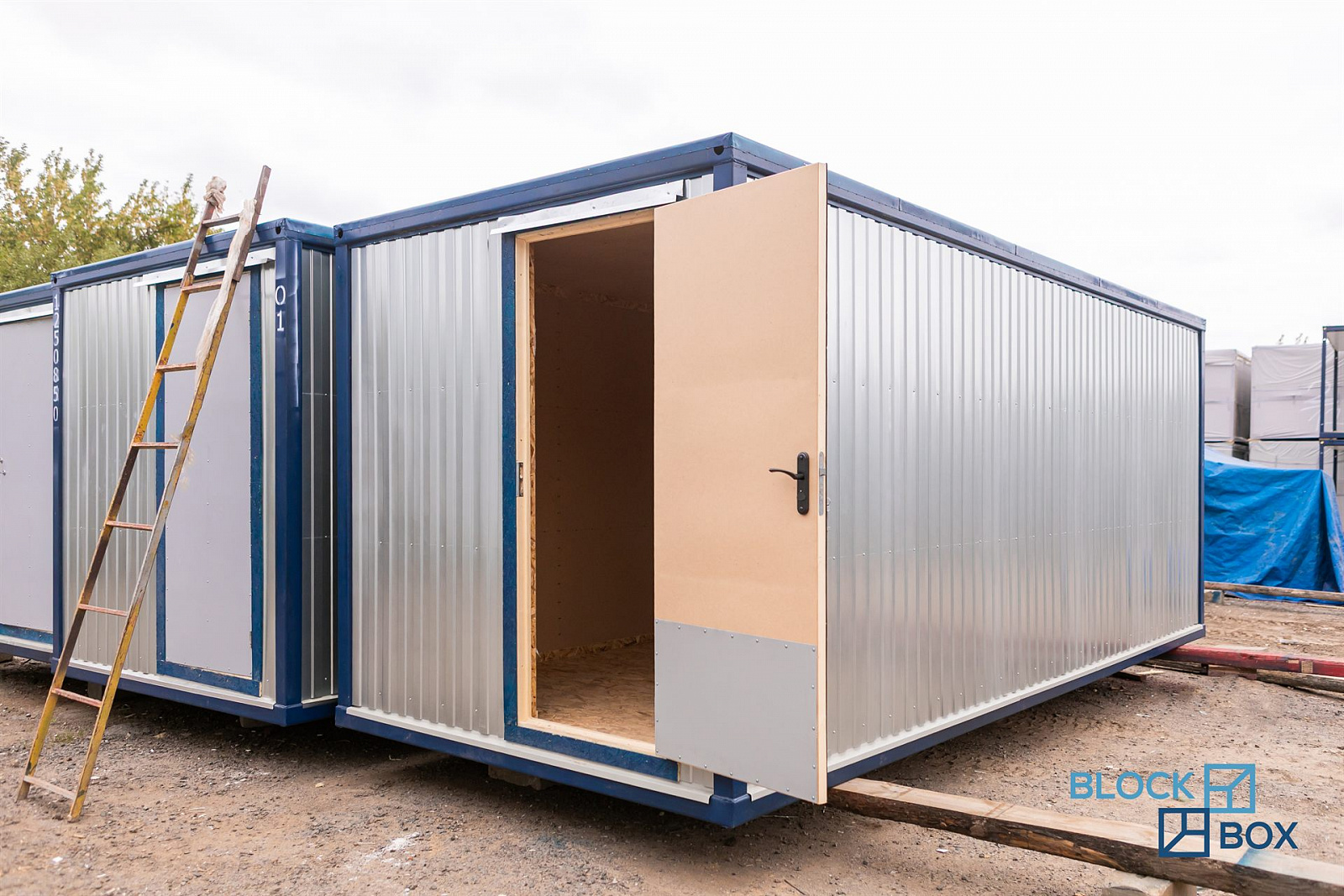

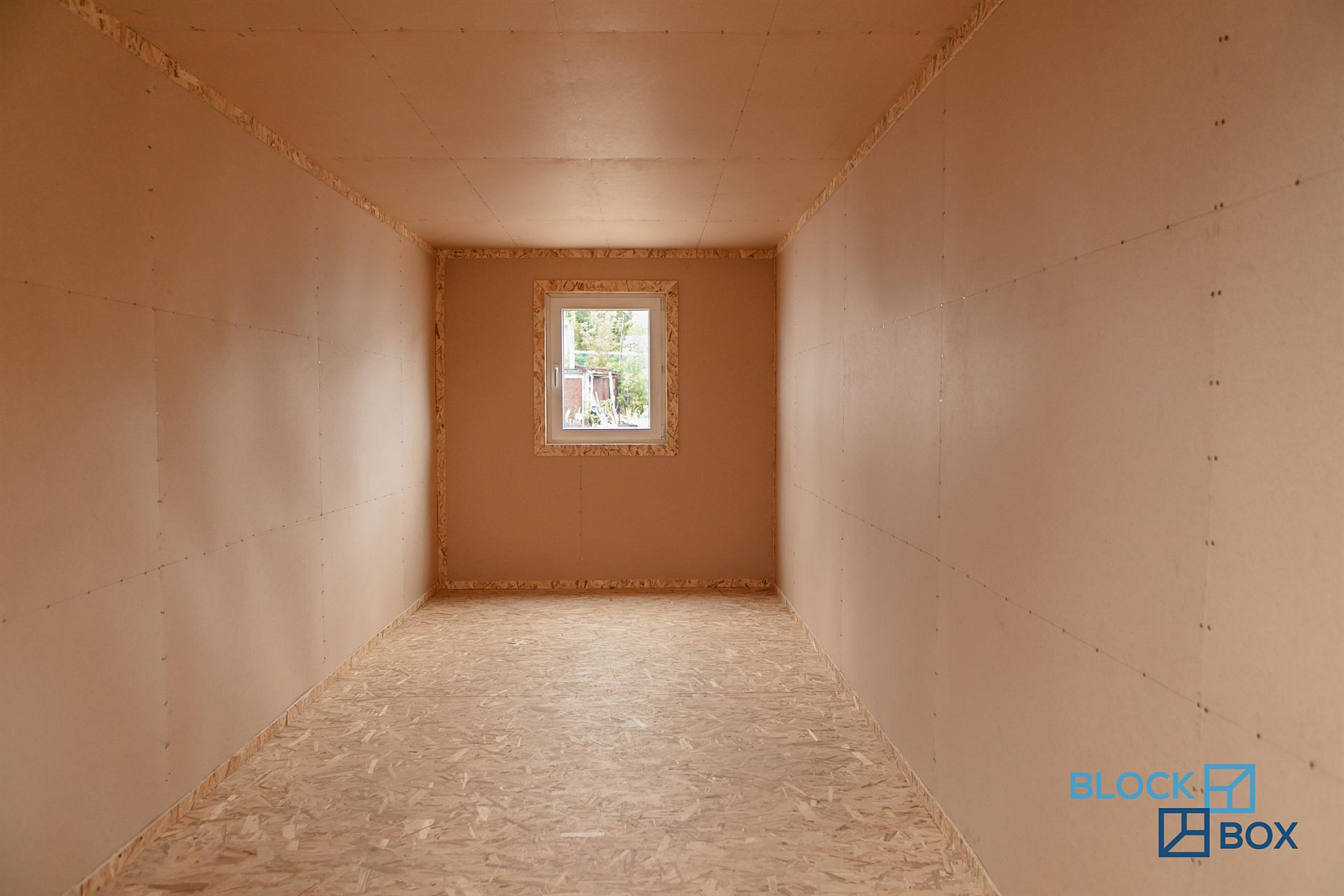

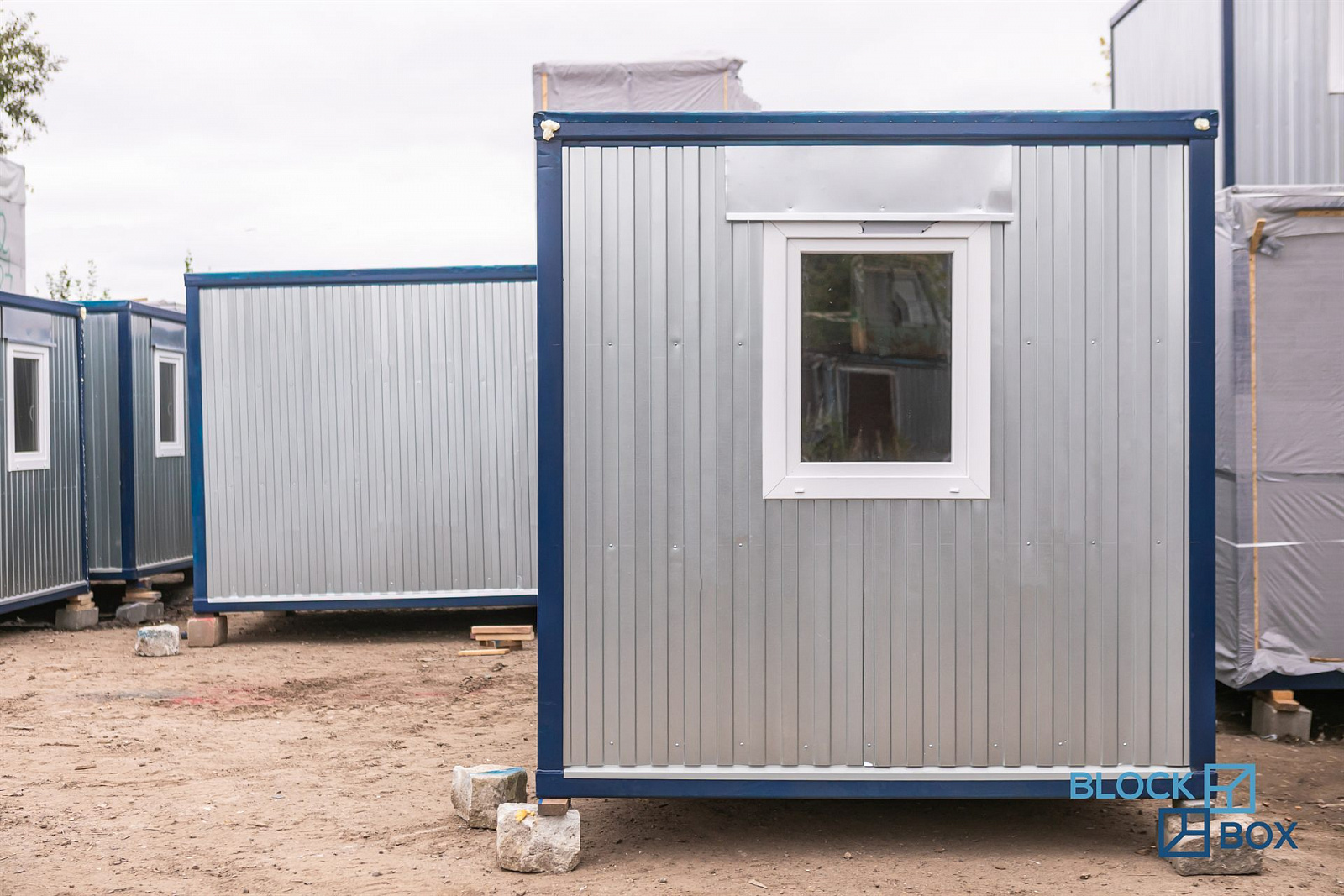

Оба проёма вынесены в торцы, поэтому шестиметровые стены идут глухой гофрой от угла до угла. Вход прижат к угловой стойке: слева от коробки около метра обшивки, справа — четверть метра. Окно вырезано в противоположном торце по середине, и распахнутая дверь открывает помещение насквозь — с порога видно окно в дальнем конце.

Цветом выделен только металл: тёмно-синим уходят верхняя рама, угловые рёбра, нижняя обвязка и коробка входа, а обшивка оставлена в заводском цинке — профлист С8 0,4 мм без покрытия. На стенах и потолке дерево наружу не выходит, хотя зашивку держит именно оно: обрешётка набрана обрезной доской 40×100 мм без антисептика. Сталь под краской — швеллер 100×50×3 мм по низу и гнутый уголок 90×90×3 мм на каждом ребре.

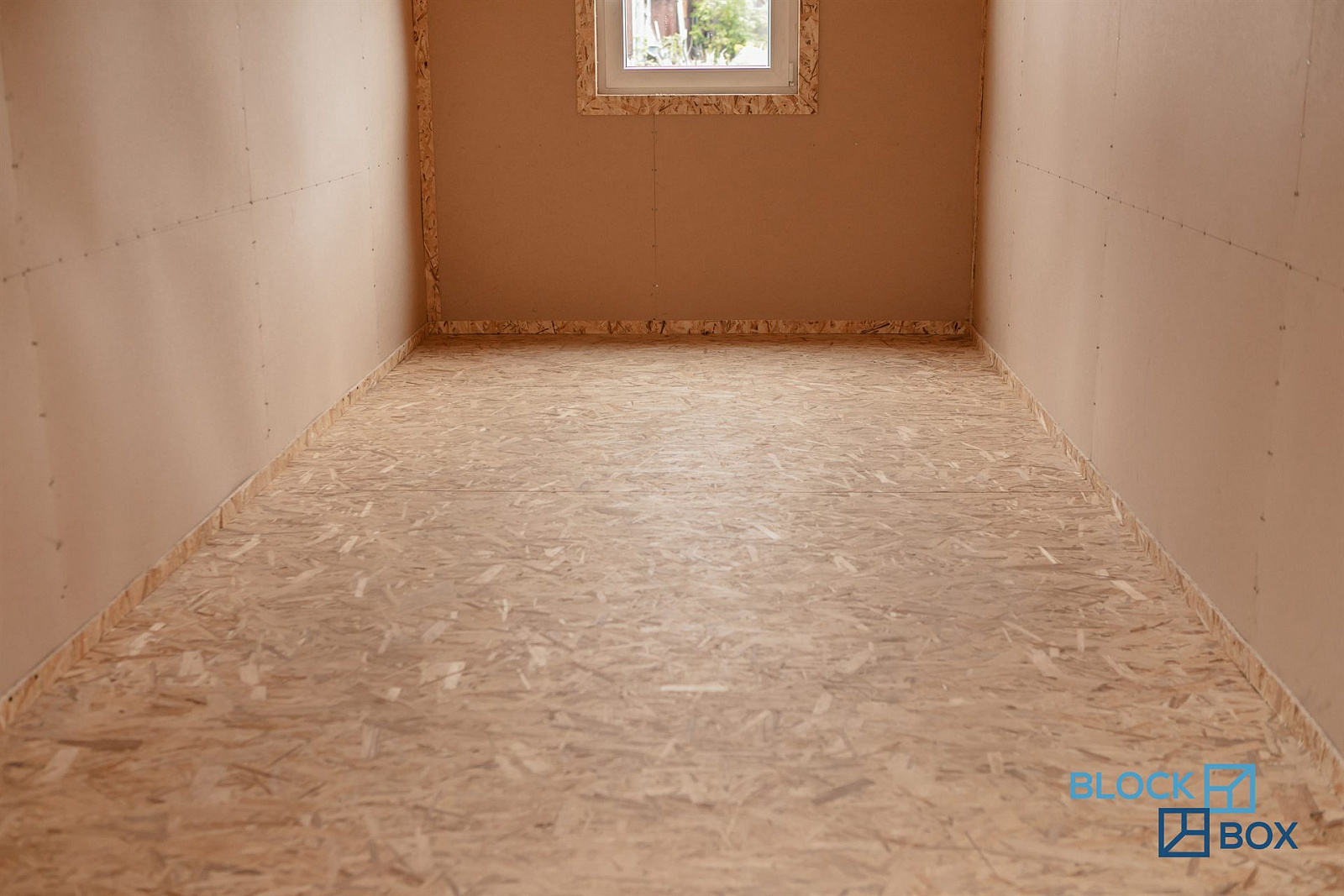

Утепление по стенам, полу и потолку одно — минеральная вата 50 мм под мембраной класса В. Снизу пол подшит оцинкованным профнастилом С-8, выше лаги 40×100 мм, черновая доска 25×100 мм и ОСБ 15 мм. Эту плиту так и оставили открытой: покрытия поверх на кадрах нет. Крыша по документу плоская сварная, из листа 0,8 мм со швами под мастикой и эмалью, но в кадр не попала.

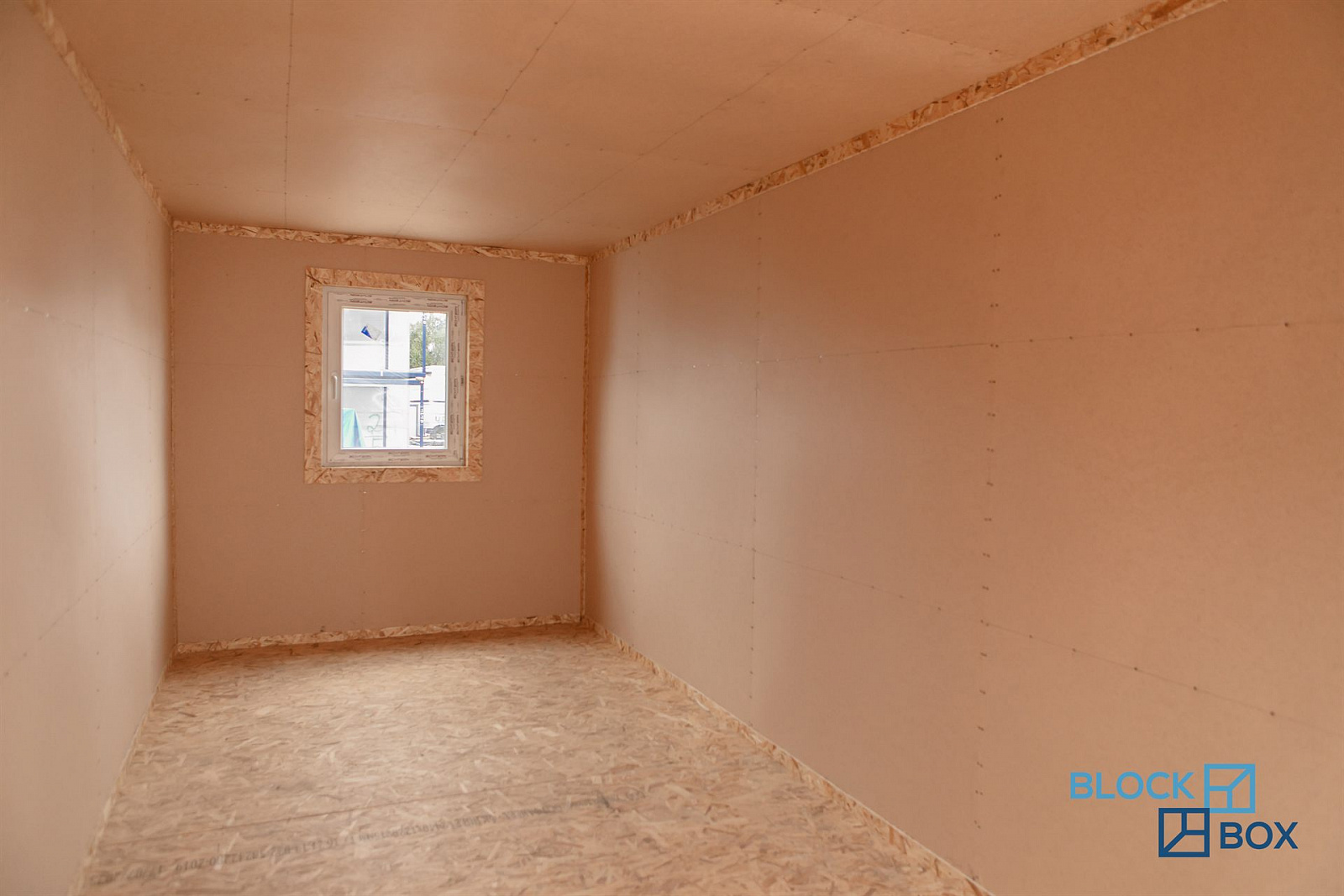

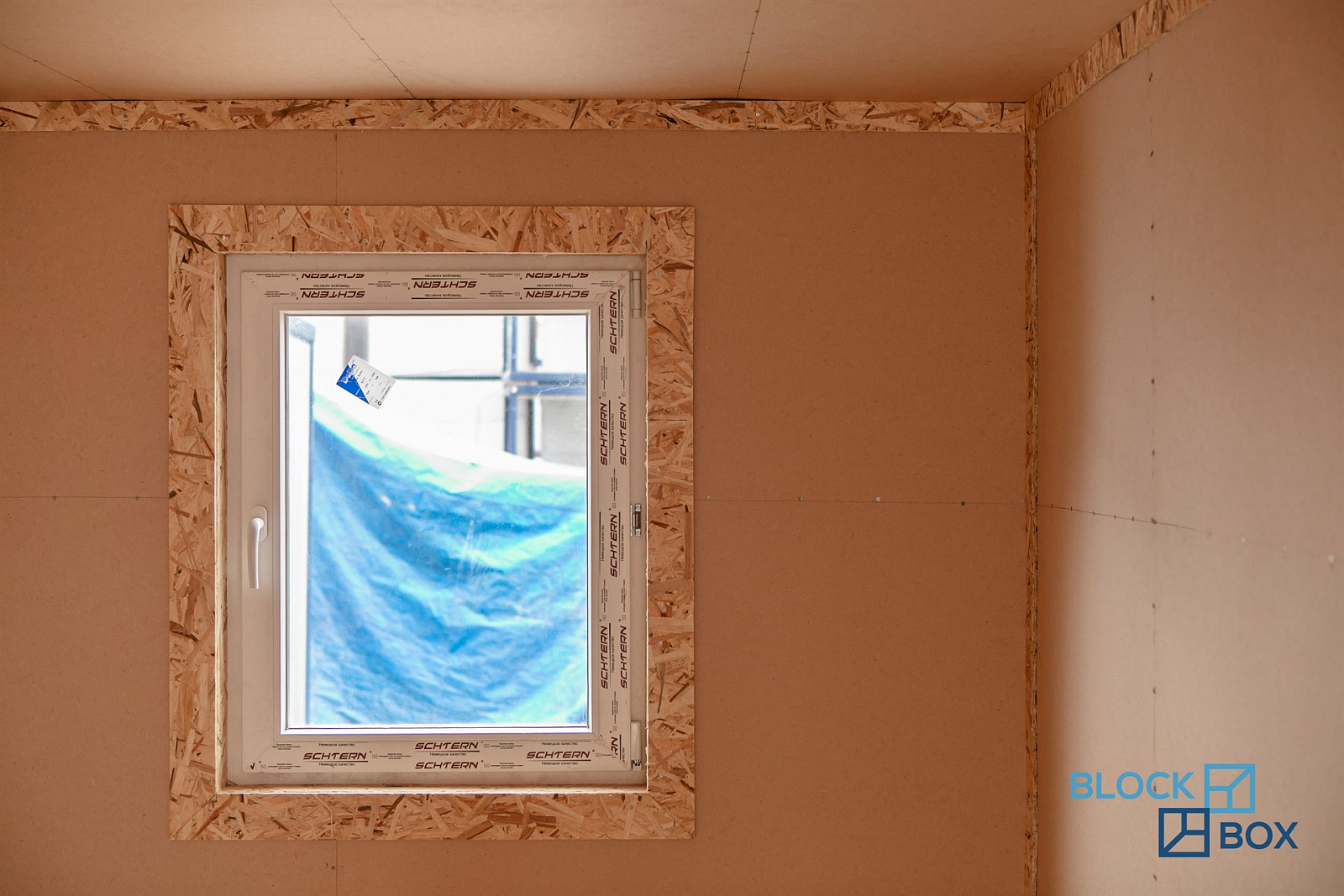

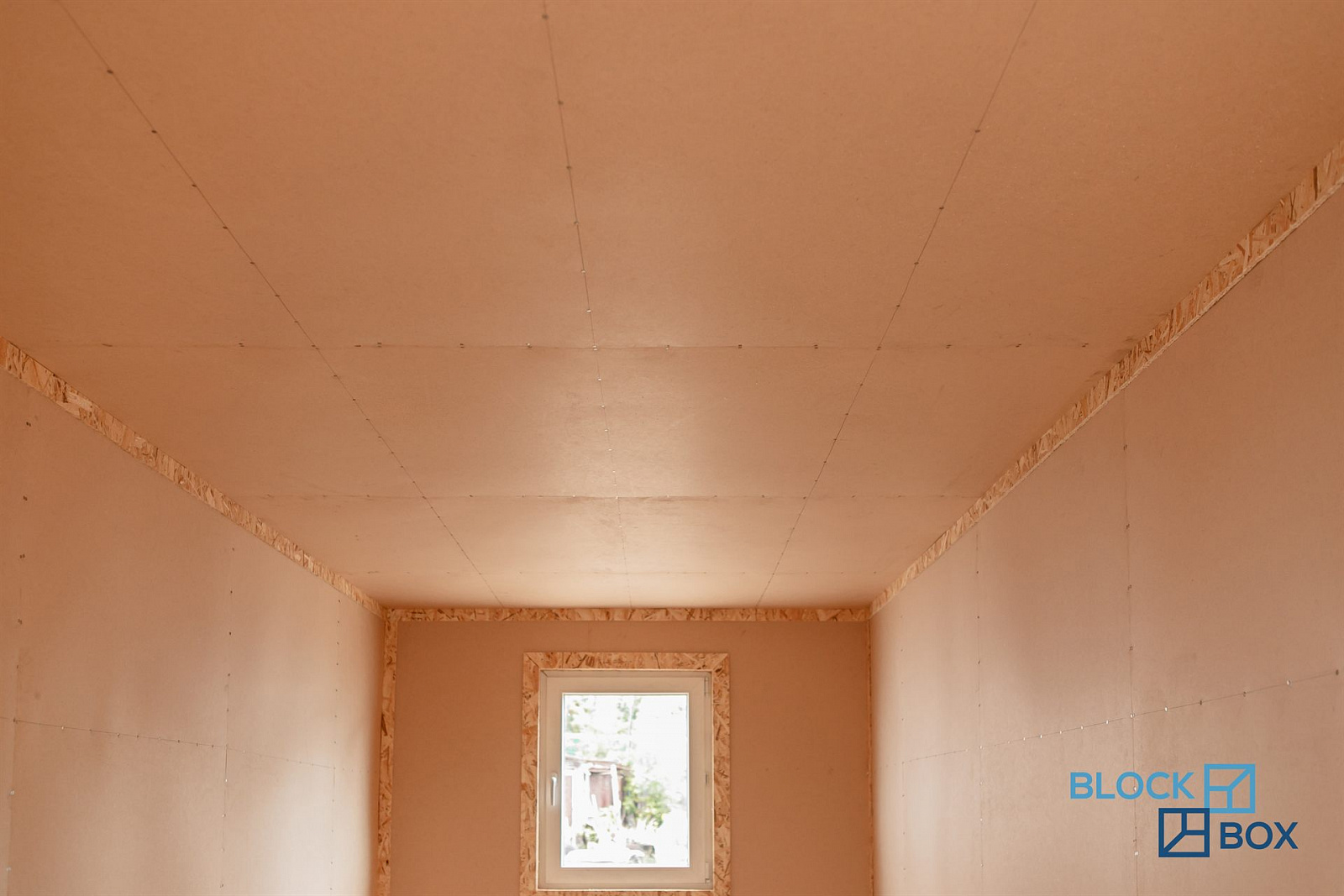

Стены и потолок зашиты ДВП в заводском цвете; полосами ОСБ закрыты только стыки плоскостей — угол стены с потолком, внутренние углы, линия у пола и оконный откос, а сами стыки плит ДВП — открытый шов с рядами крепежа. Окно ПВХ 800 × 1000 мм с одной поворотной створкой, снаружи над ним гнутый козырёк шире проёма, снизу отлив с заглушками. Дверь оргалитовая глухая 800 × 2000 мм: наружная сторона затянута гладким листом, изнутри понизу примерно на четверть высоты добавлена светлая накладка на видимом крепеже. Электрики нет: спецификация её не называет, на внутренних кадрах не видно ни кабель-канала, ни светильника, ни розеток.
