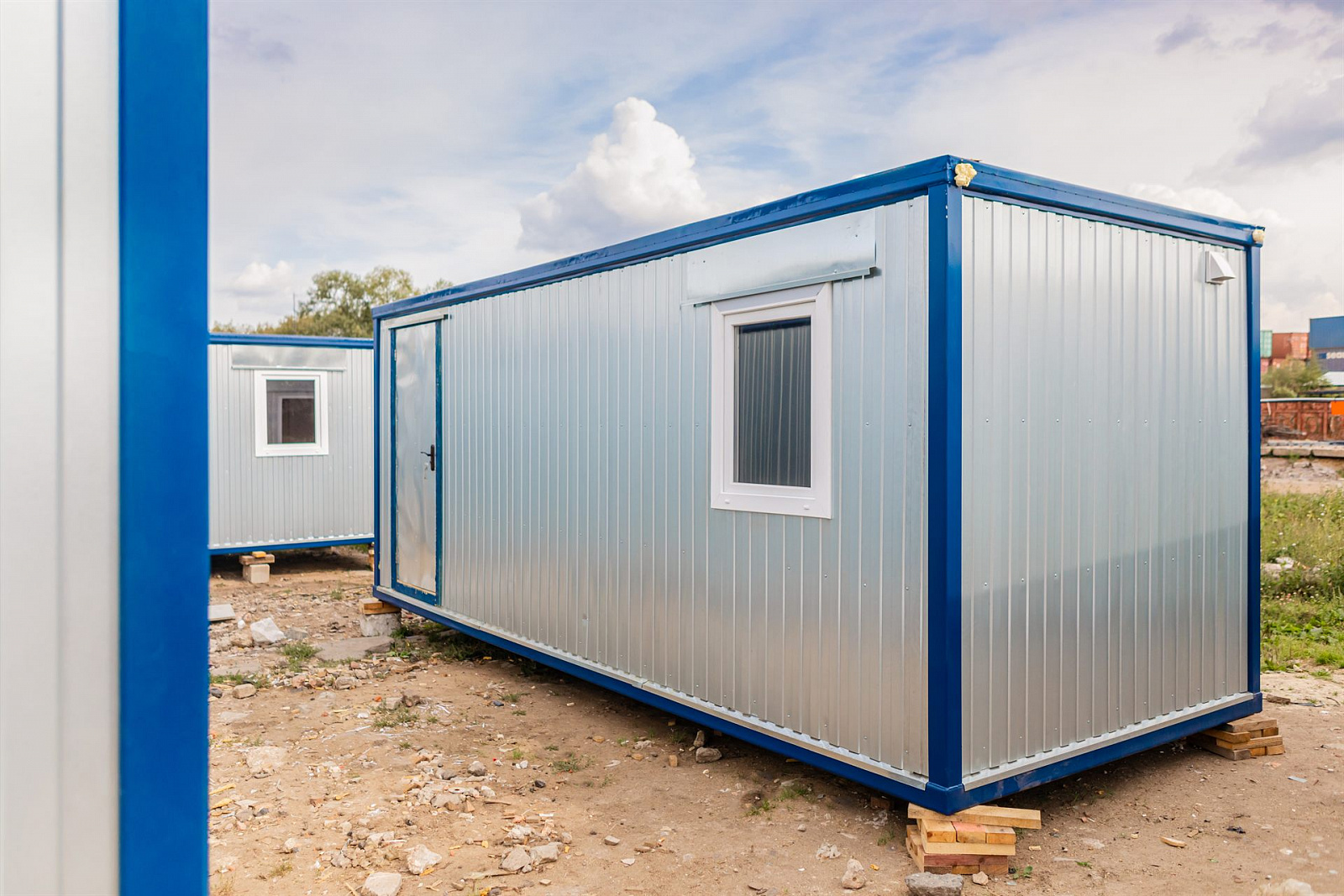

Оцинкованный блок-контейнер 6 метров с двумя окнами и вытяжкой

Одиночный блок в один этаж: шесть метров в длину, 2,4 метра в ширину и столько же в высоту, пятно застройки 6 × 2,4 м, 14,4 м² пола. Габарит проверен по фасаду, а не взят из документа: торец в 2,4 метра набран двадцатью одной волной профиля С8 с шагом 115 мм, тем же счётом длинная стена укладывается примерно в полсотни волн, и проверка по полотну двери 860 мм даёт то же.

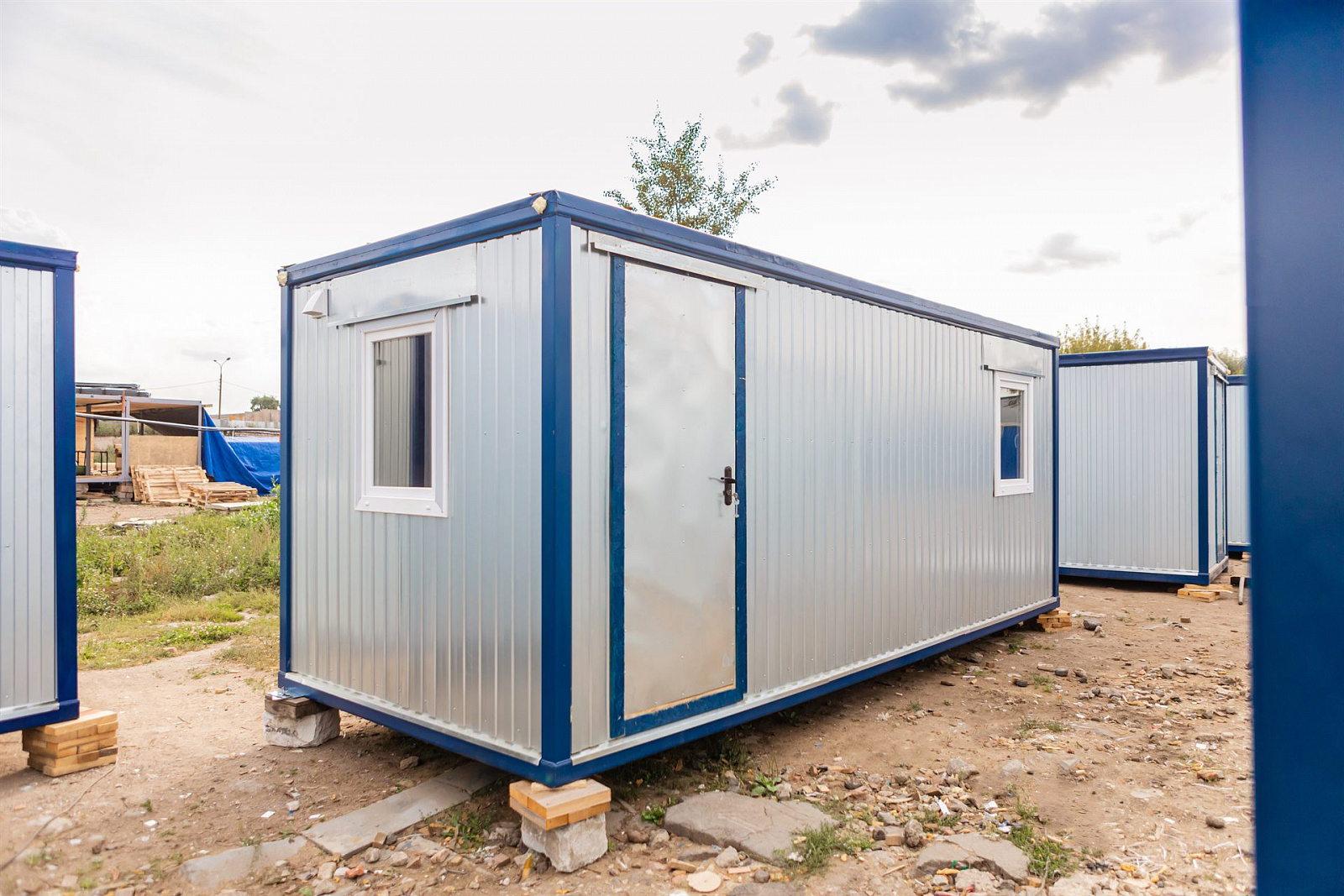

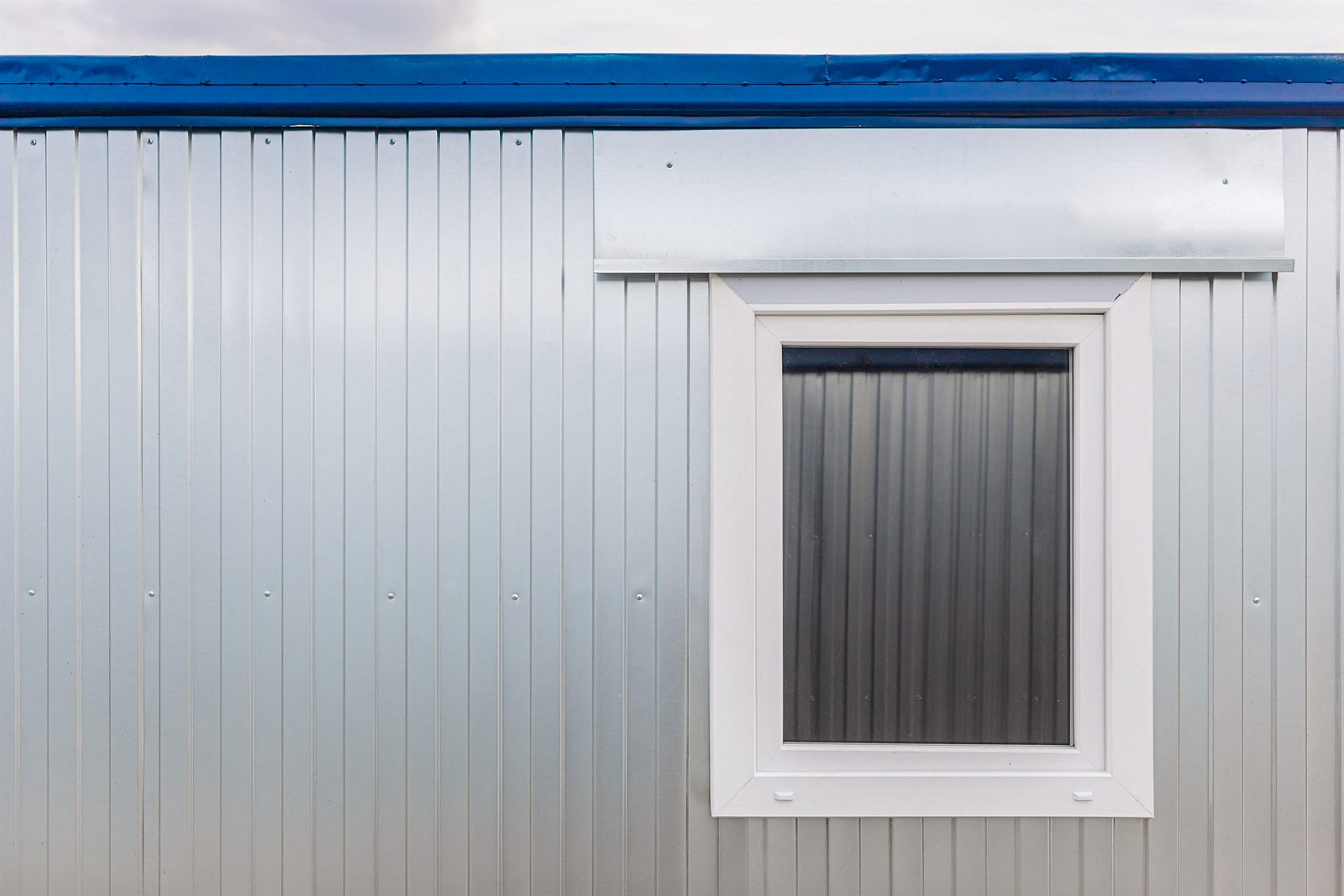

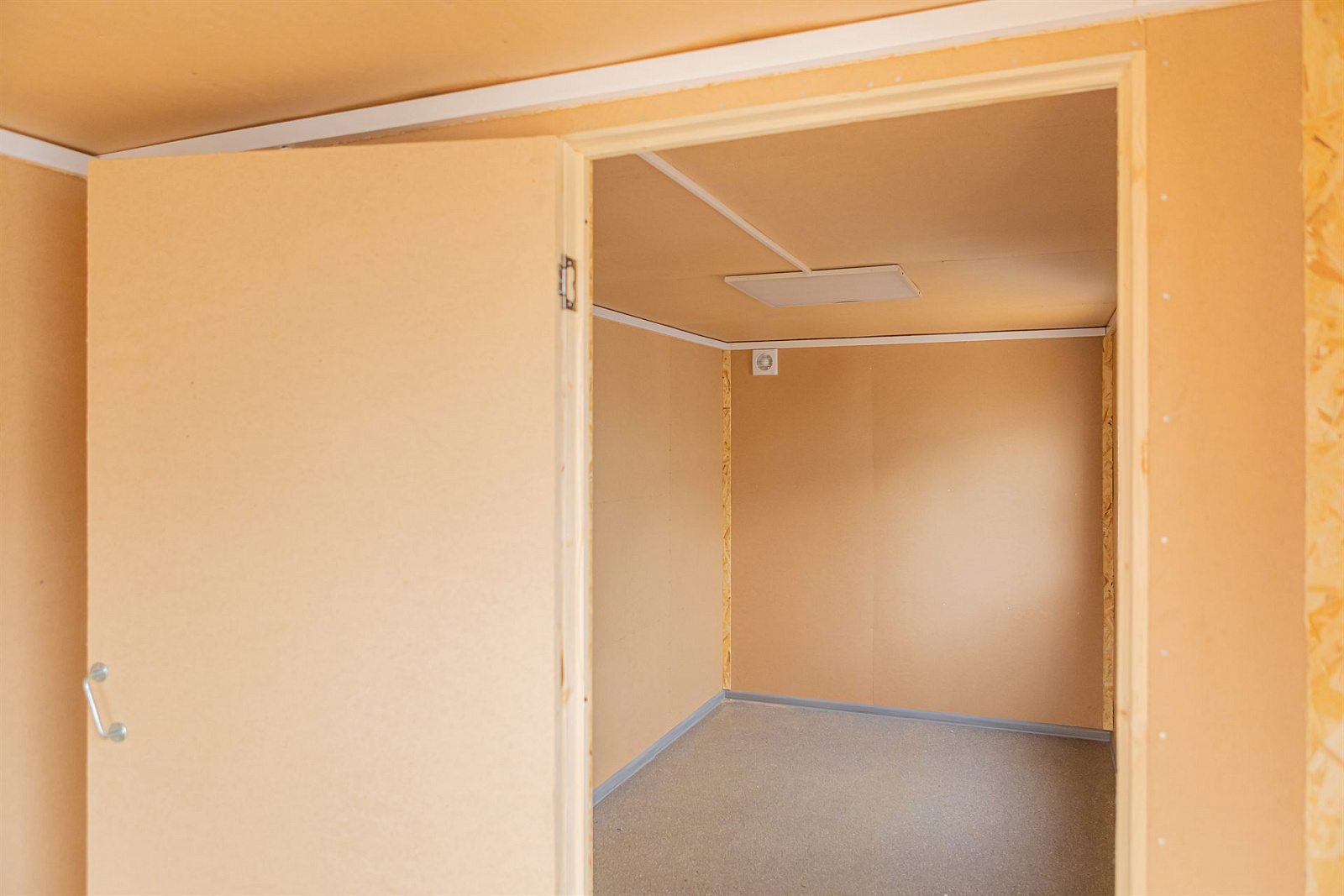

Перегородка делит блок на два помещения: со стороны входа комната около двух метров, за глухой оргалитовой дверью 2000 × 800 мм — основная, около четырёх. Входная дверь врезана в длинную стену вплотную к угловой стойке малой комнаты, окно ПВХ 800 × 1000 мм с поворотной створкой стоит в её торце, второе такое же — в длинной стене большой комнаты у дальнего угла. Спецификация называет одно окно, здесь их два.

Окрашен только силовой каркас: синим взяты обвязка понизу, рёбра по углам и рама поверху, обшивка оставлена в заводской оцинковке — профлист С8 0,4 мм без покрытия. Под краской по основанию идёт холодногнутый швеллер 100×50×3 мм, углы держит уголок 90×90×3 мм, обрешётку стен и потолка набирает обрезная доска 40×100 мм без антисептика. Кровля по документу плоская сварная, из листа 0,8 мм; в кадр не попала.

Стены, пол и потолок утеплены минеральной ватой 50 мм под мембраной класса В. Снизу пирог пола подшит оцинкованным профнастилом С-8, выше лаги 40×100 мм, черновая доска 25×100 мм и ОСБ 15 мм. Поверх уложен бытовой линолеум серого крапа, стык со стеной закрыт серым плинтусом.

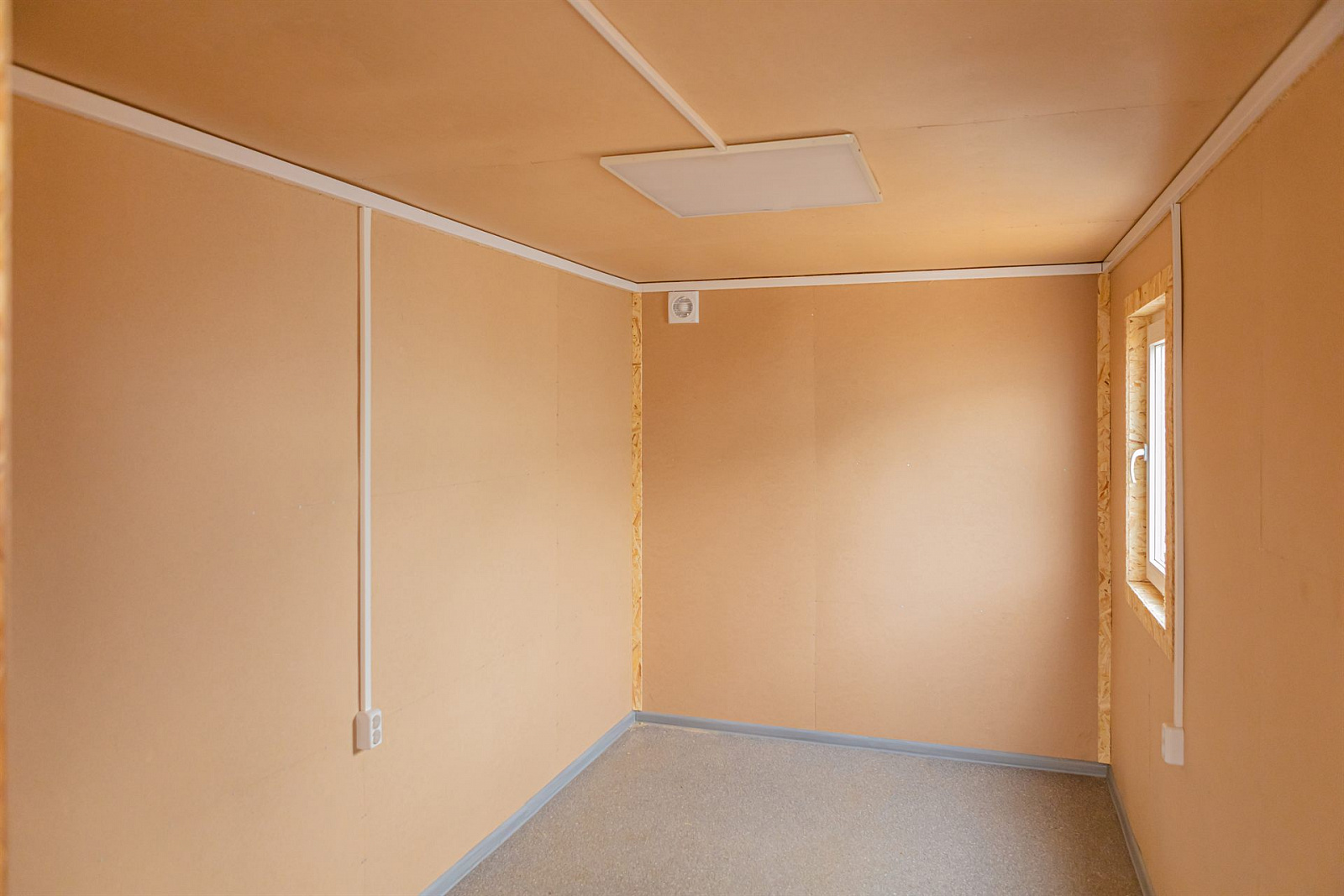

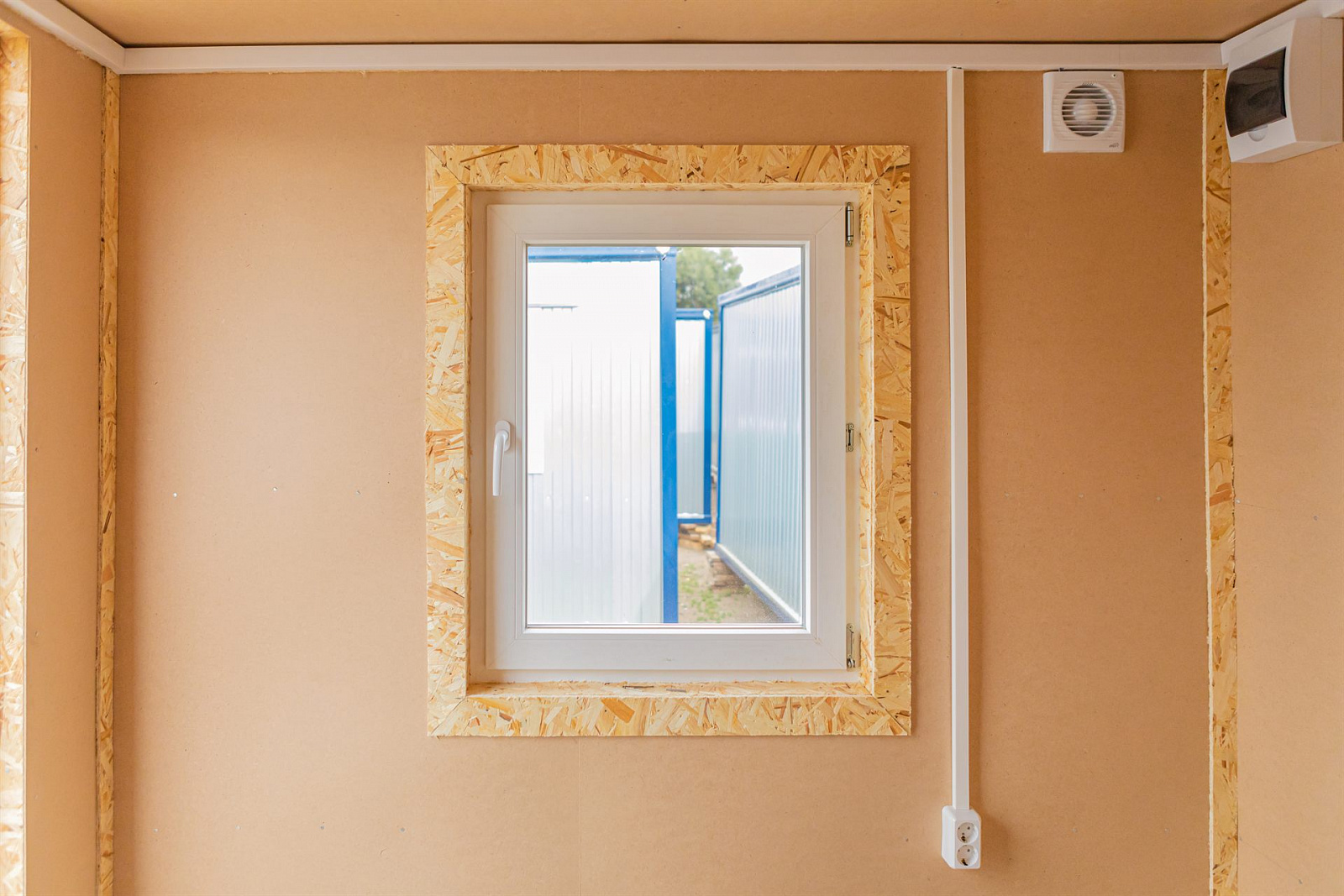

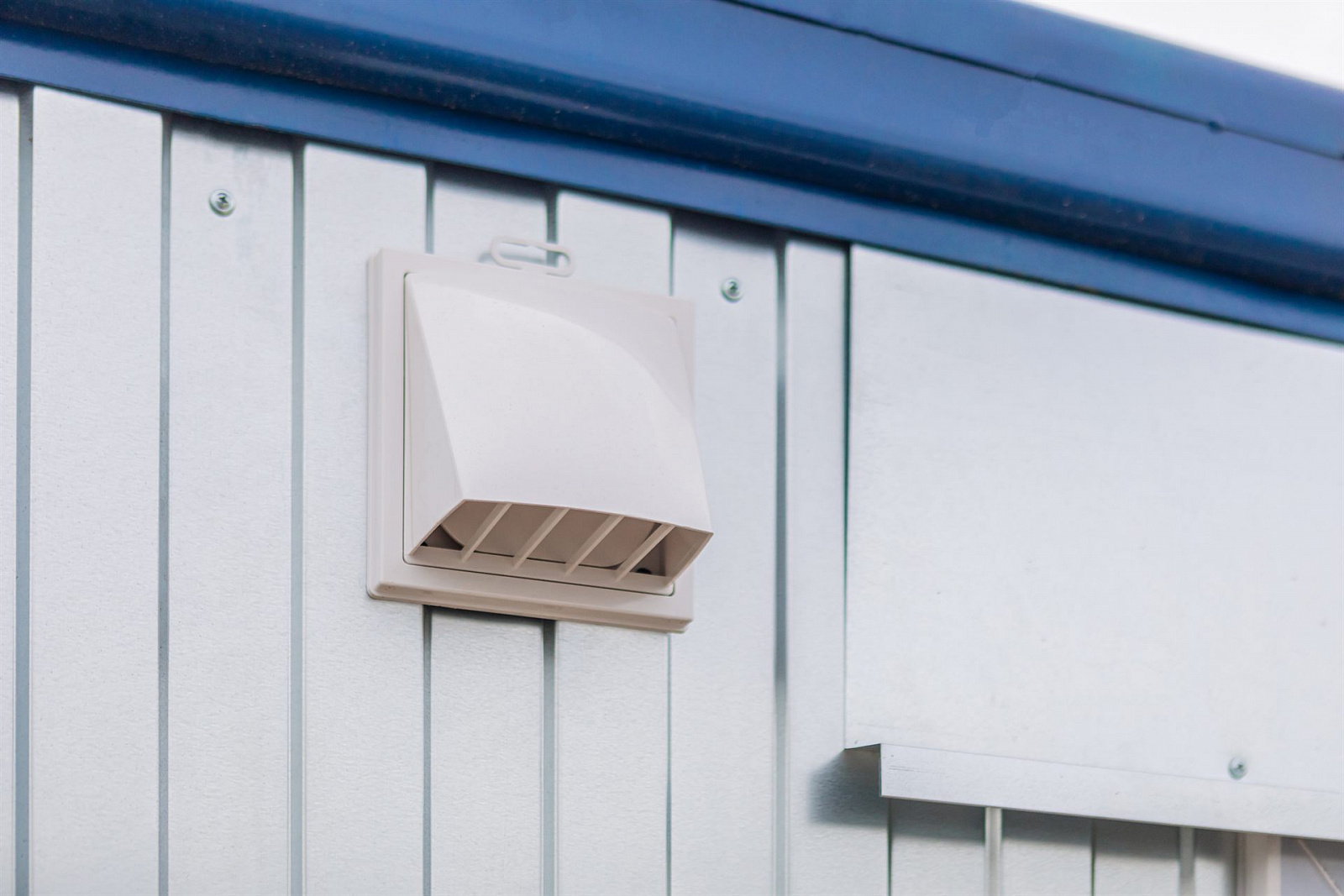

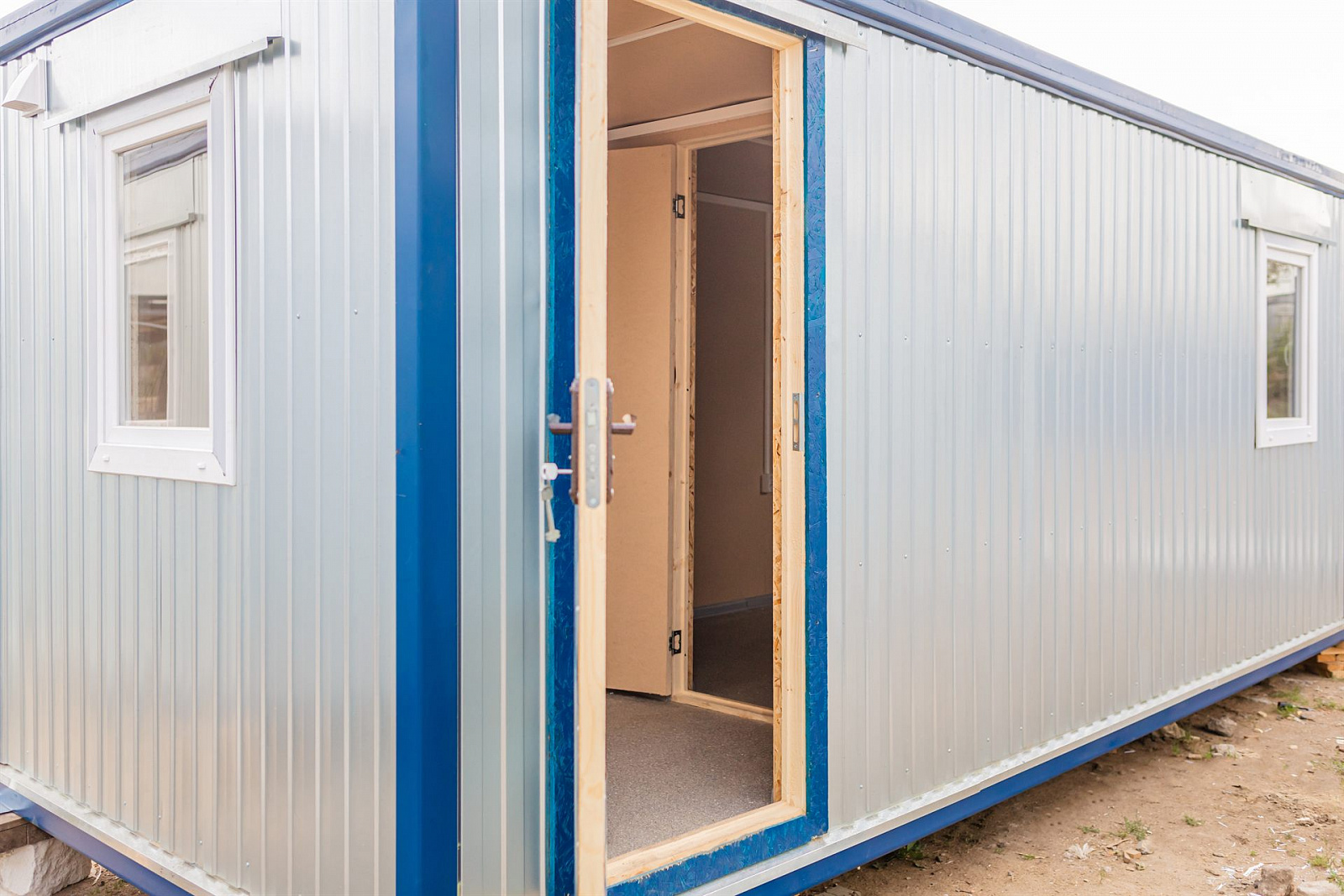

Стены и потолок зашиты ДВП без окраски, углы и стыки плит закрыты полосами ОСБ — из неё же собраны откосы окон и обкладка входного проёма. Вход закрывает утеплённая стальная дверь 860 × 2050 мм, на накладной планке ригельный замок и второй, дополнительный. Проводка открытая, в кабель-канале: светодиодная панель, двойные розетки, у входа щиток под дымчатой крышкой; ввод по спецификации через УЗО, кабель ВВГнг(А)-LS. Вентиляции в документе нет: в малой комнате стоит вытяжной вентилятор, в большой — круглая решётка, наружу на обоих торцах выведены колпаки.
