Жилой блок на загородный участок

Одноблочная постройка в один уровень: 14,4 м² пола на пятне 6,0 × 2,4 метра, высота корпуса 2,4 метра. Шесть метров длины взяты не из документа: шаг волны С8 равен 115 мм, и по фасаду от накладки до накладки таких шагов ровно пятьдесят один — 5,86 метра листа плюс две угловые накладки. Тем же масштабом окна вышли 810 × 1010 мм там, где спецификация пишет 800 × 1000.

Дерево в этой коробке всё внутреннее: обрешётку стен и потолка набирает строительная доска 40×100 мм без антисептической пропитки, пол лежит на брусе 40×100 мм по черновому настилу из дюймовой доски 25×100 мм, ею же подшито дно. Металл идёт по контуру — гнутый швеллер 100×50×3 мм в основании и уголок 90×90×3 мм на четырёх углах. Стены, пол и потолок заполнены базальтовыми плитами 100 мм под пароизоляционной мембраной класса Б.

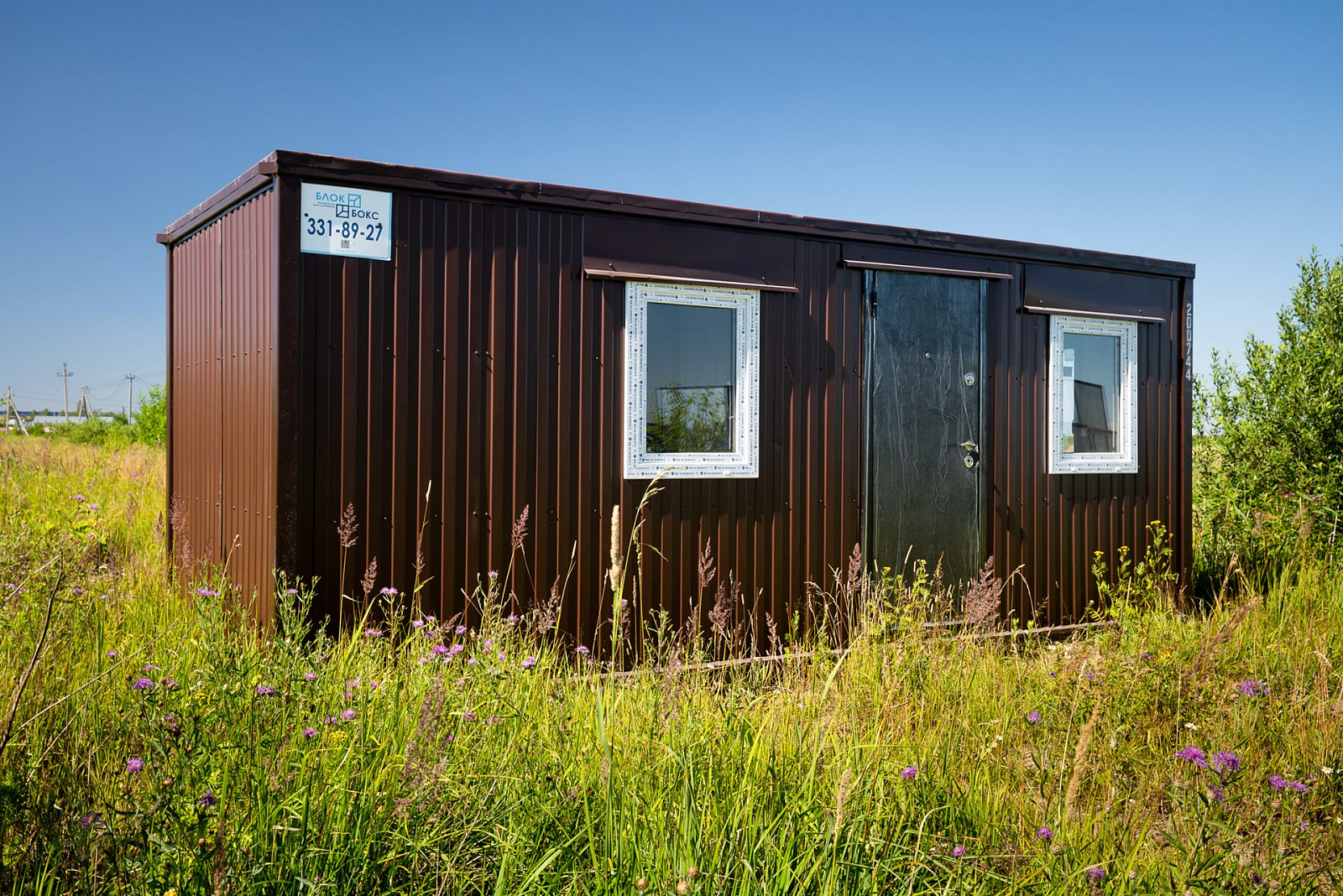

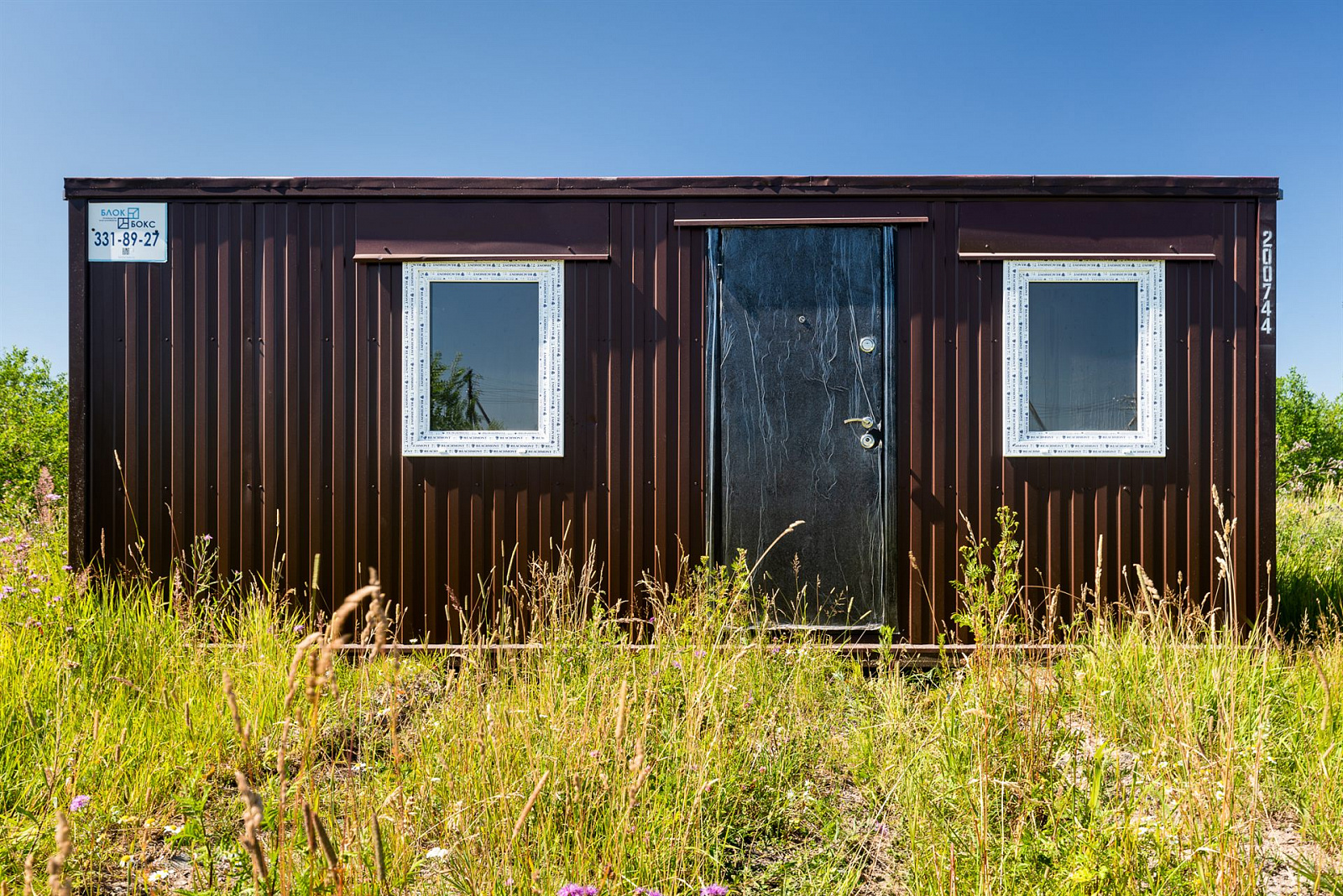

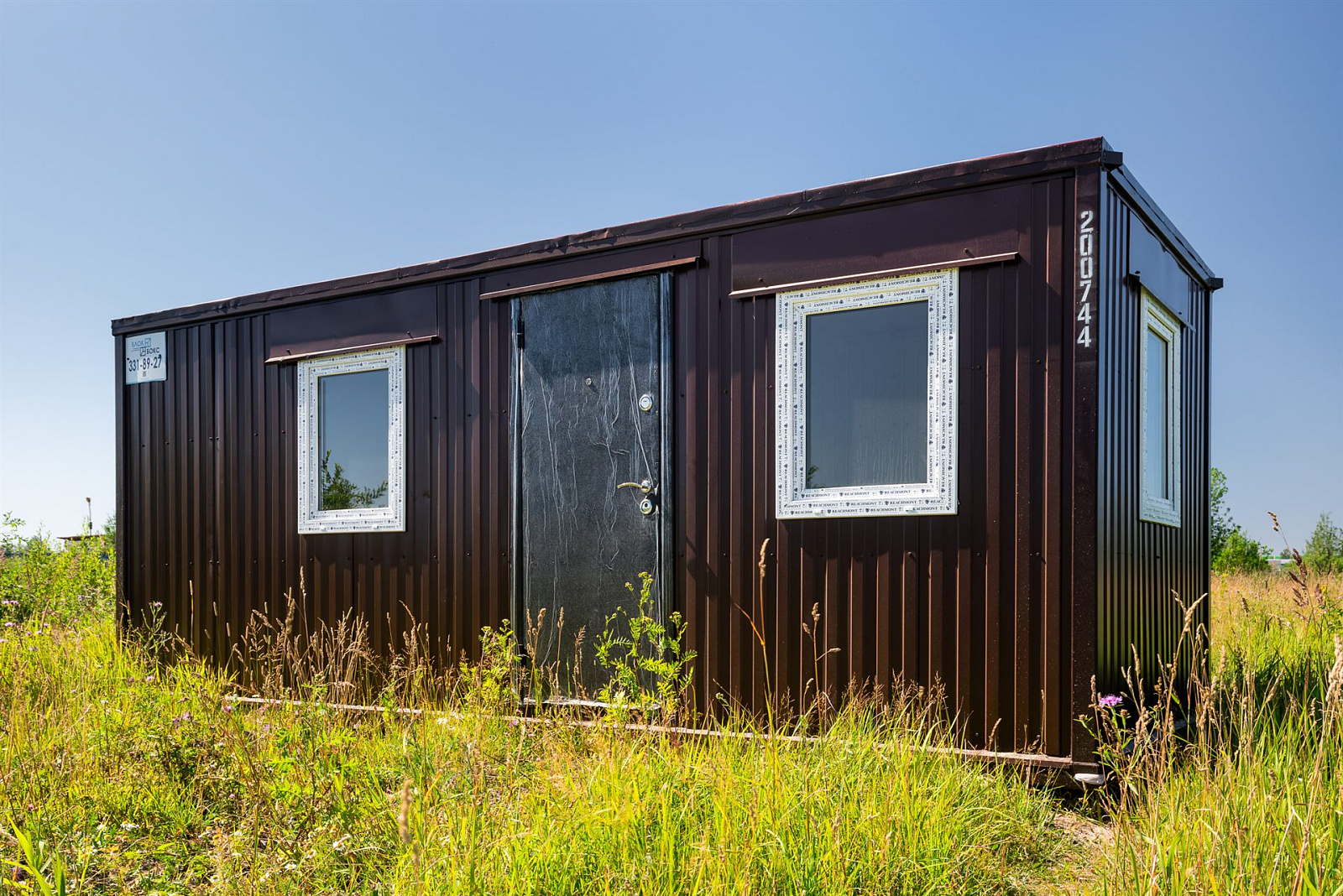

Снаружи корпус закрыт оцинкованным профлистом С8 толщиной 0,4 мм, окрашенным в RAL 8017. Кровля сварная, лист 1 мм, швы под мастикой и эмалью; на кадрах у неё заметный уклон поперёк корпуса, к задней стене. Проёмы собраны на одной длинной стене: два поворотных окна ПВХ 800 × 1000 мм с открыванием внутрь и стальная утеплённая дверь 860 × 2050 мм с ригельным замком между ними. Третье окно того же размера поставлено в торце, противоположный торец глухой.

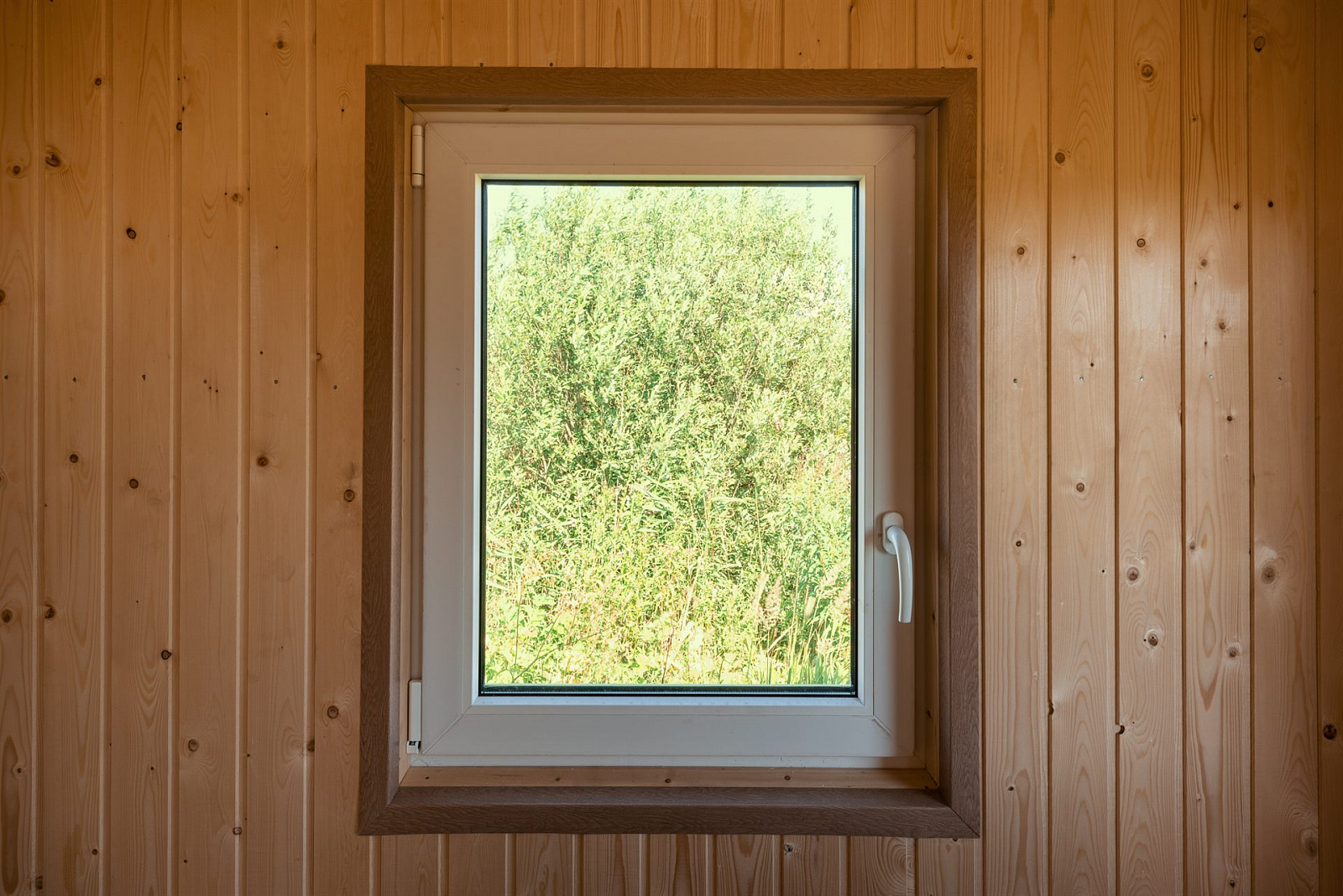

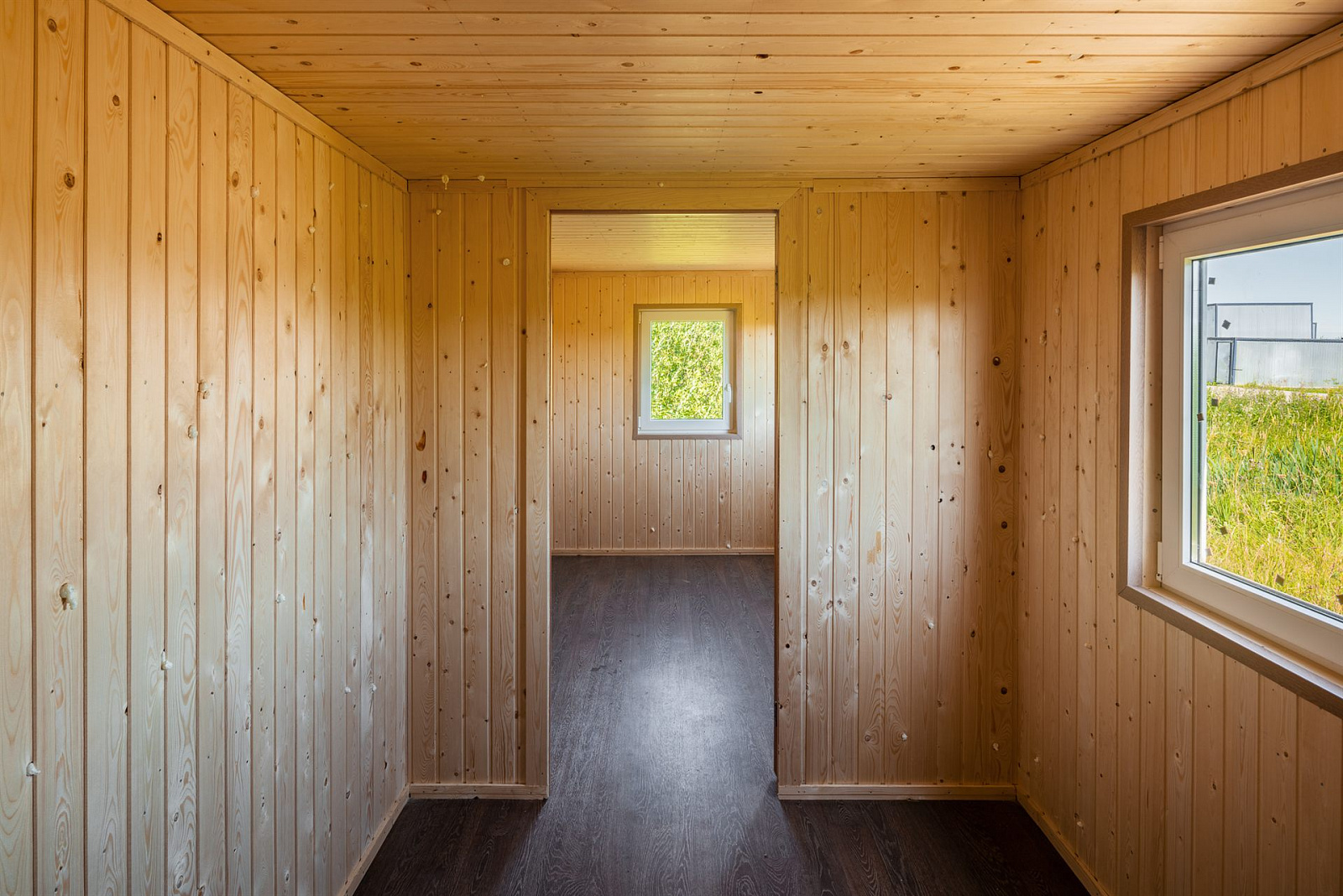

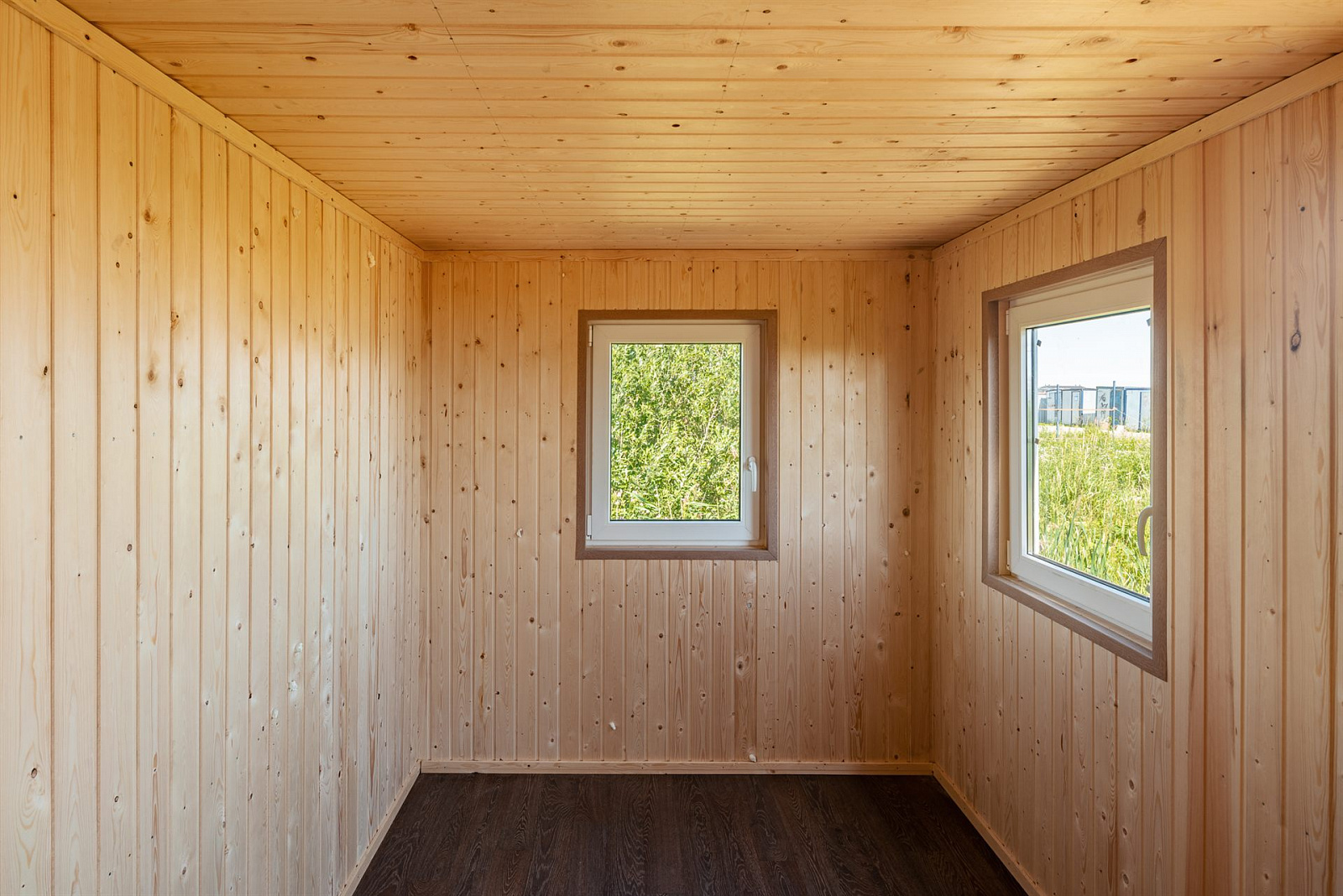

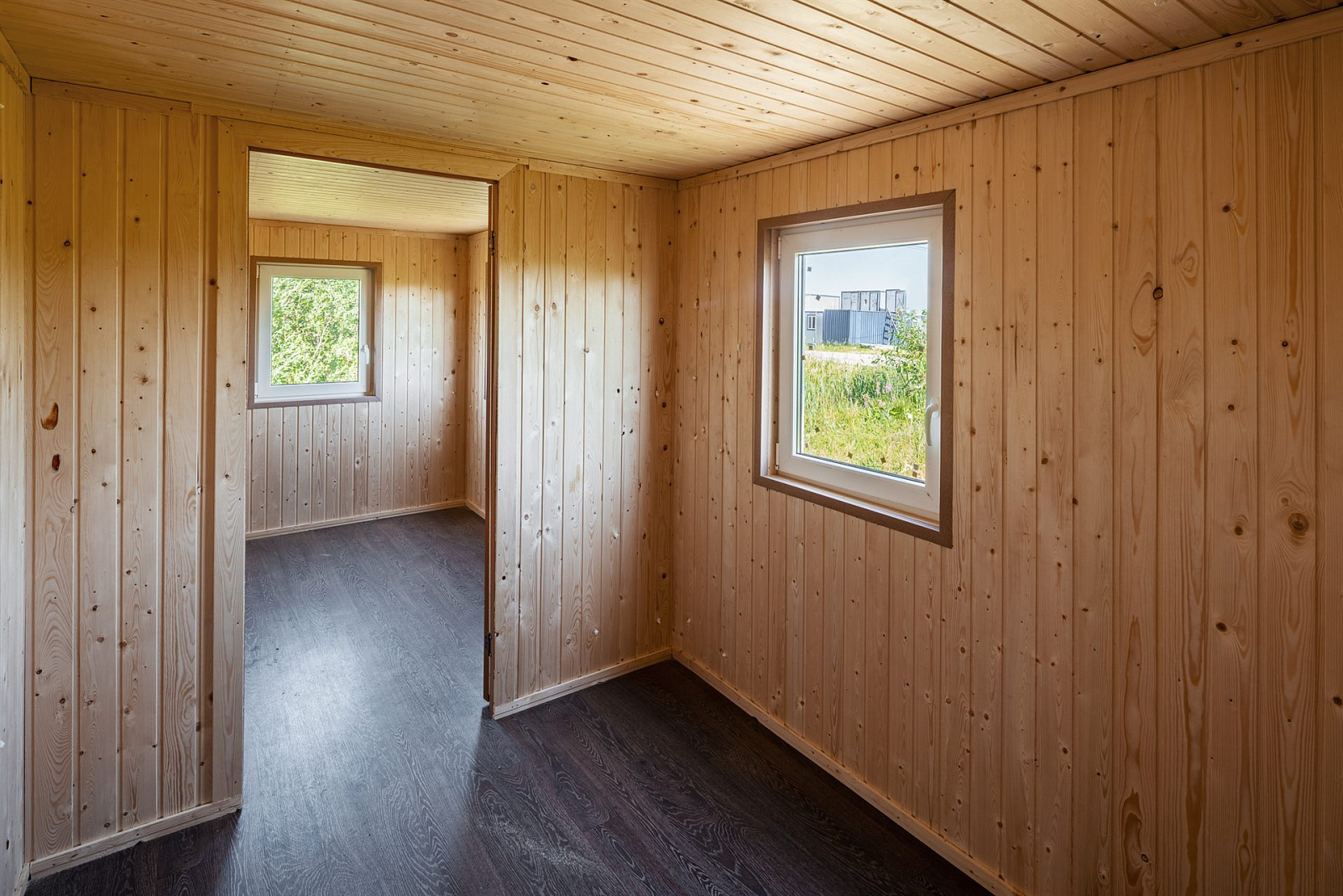

Внутри перегородка делит объём на две комнаты, и окно есть в каждой. Стены и потолок обшиты хвойной вагонкой без окраски, оконные откосы и подоконники добраны деревом в тот же тон. На полу поверх ДСП 16 мм расстелен полукоммерческий линолеум тёмного тона. В перегородке навешена коробка с петлями под дверь — глухое оргалитовое полотно 800 × 2000 мм идёт комплектацией.

Электрика описана в спецификации отдельной позицией: кабель ВВГ 3×2,5 мм в ПВХ-коробе на розеточные группы и освещение, автоматы 16 А и 10 А, устройство защитного отключения, два светильника ЛПО 2×36 Вт, четыре двойные розетки, два выключателя. По описанию это типовой блок для временного проживания на загородном участке.
