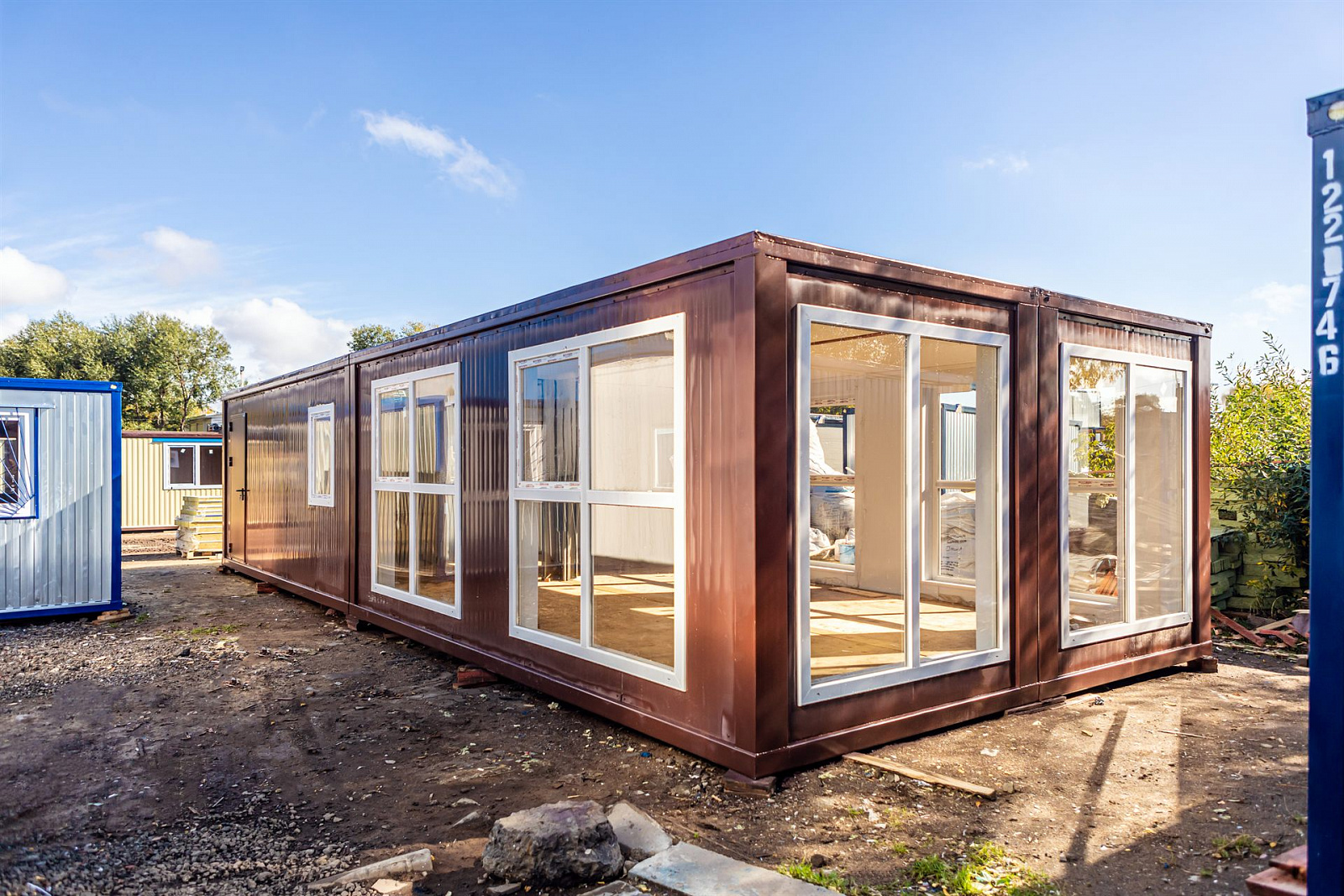

Коричнево-красный модульный павильон с панорамным остеклением

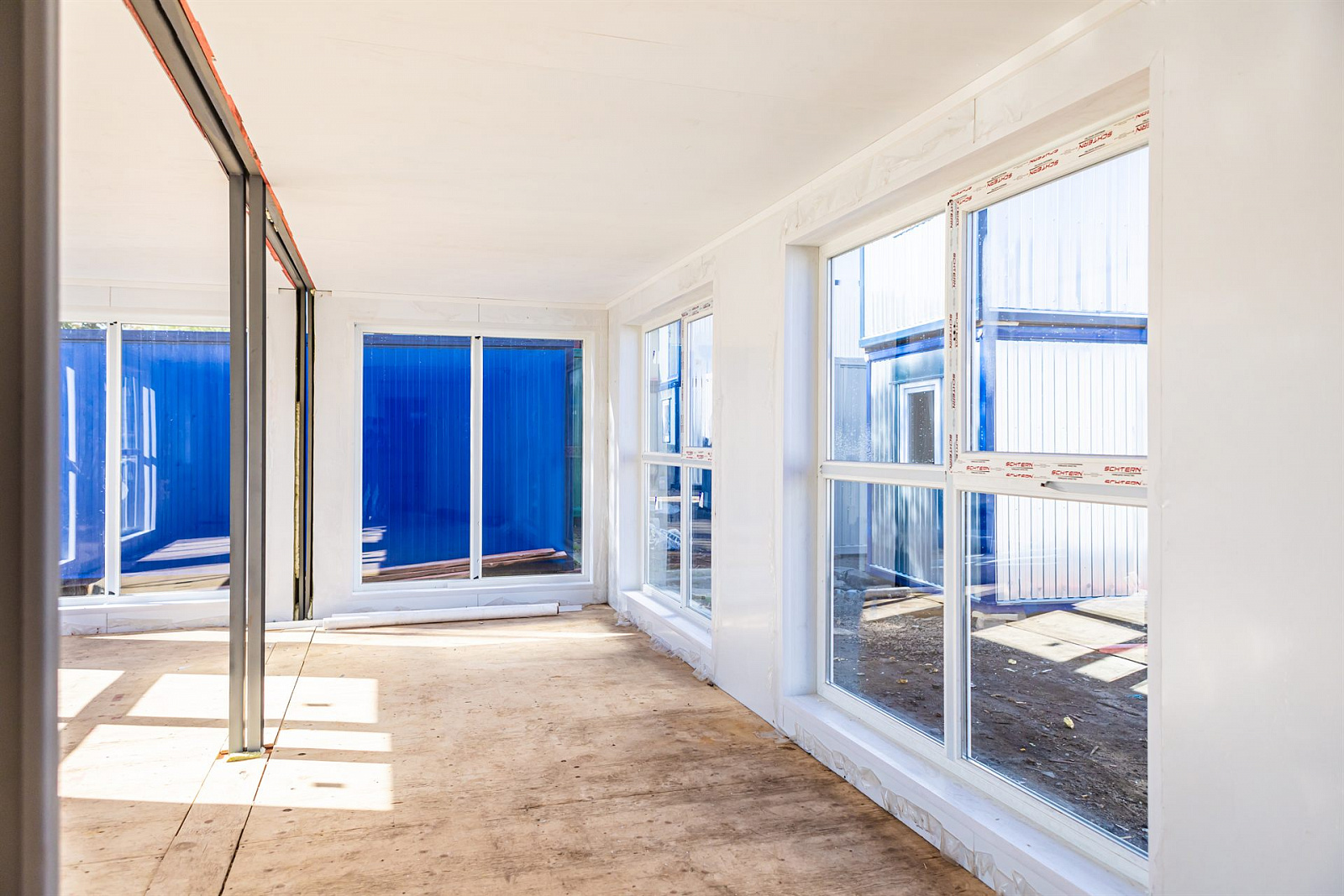

Одноэтажный павильон собран из четырёх блоков: два в длину и два в глубину, стыки читаются на фасадах вертикальными швами. Пятно застройки — 12 × 4,8 метра, общая высота 2,4 метра, суммарная площадь — 57,6 м². Внутренние стены на стыке блоков не зашиты: нагрузку принимают стальная стойка и ригель под потолком, оставленные открытыми, поэтому внутри получился сплошной зал по всей длине здания.

Несущая основа — металлический каркас: основание из холодногнутого швеллера 100×50×3 мм, угловые стойки из холодногнутого уголка 90×90×3 мм. Второстепенный каркас стен и потолка набран обрезной доской 40×100 мм, контур утеплён минеральной ватой 50 мм с пароизоляционной мембраной класса В.

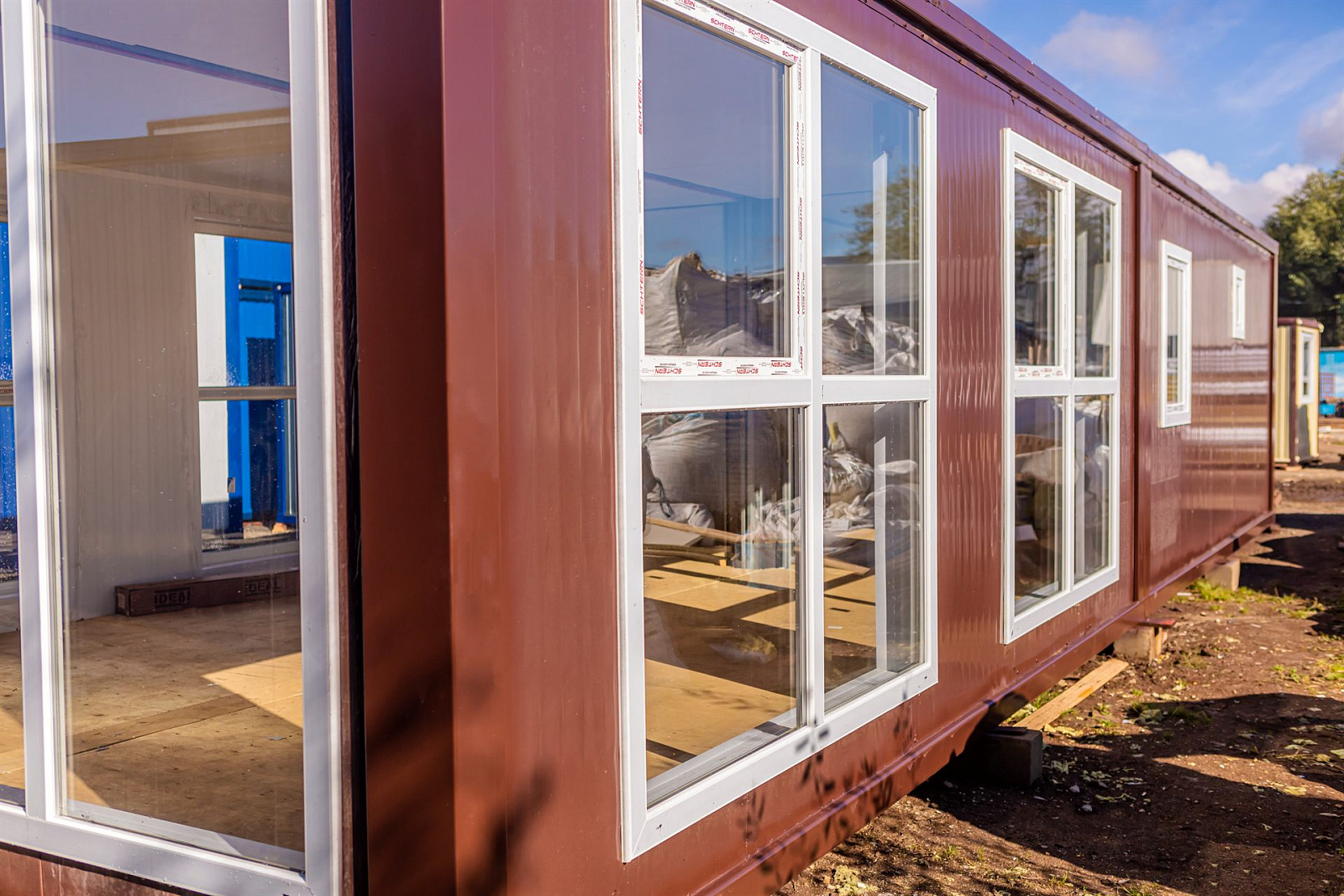

Снаружи здание обшито оцинкованным профилированным листом С8 толщиной 0,4 мм с полимерным покрытием в коричнево-красном цвете; углы и стыки блоков закрыты гладкими нащельниками в тон. Кровля плоская сварная, из металлического листа 0,8 мм: швы обработаны мастикой и эмалированы. Вход — металлическая дверь в цвет фасада на длинной стене, рядом небольшое окно ПВХ.

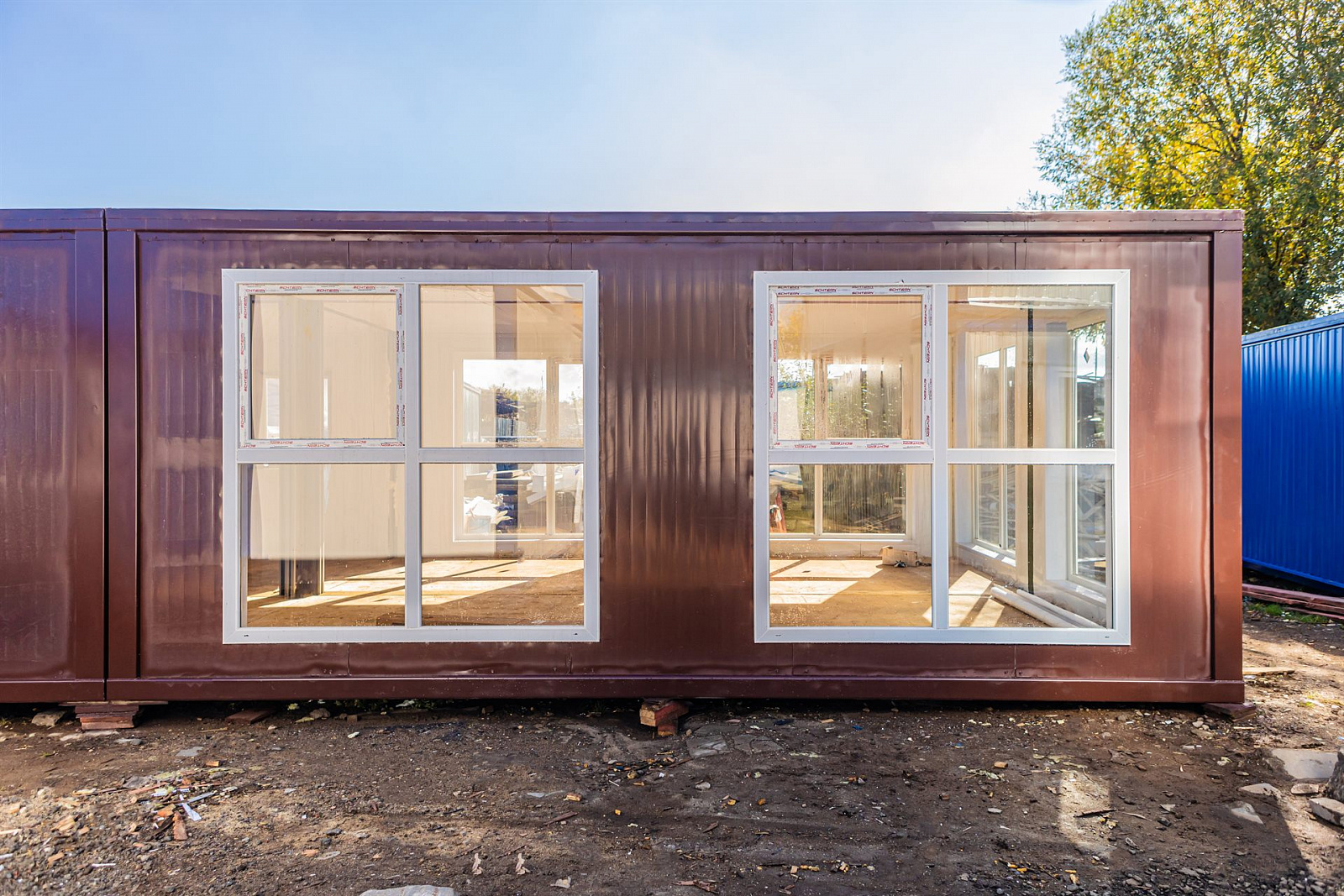

Остекление панорамное: однокамерные окна ПВХ 2000×2000 мм в белых рамах, разделённые импостами на четыре части, восемь штук. Они стоят по обеим длинным стенам и на торце, а в угловом блоке сходятся на двух смежных стенах, поэтому помещение освещено с трёх сторон и просматривается насквозь.

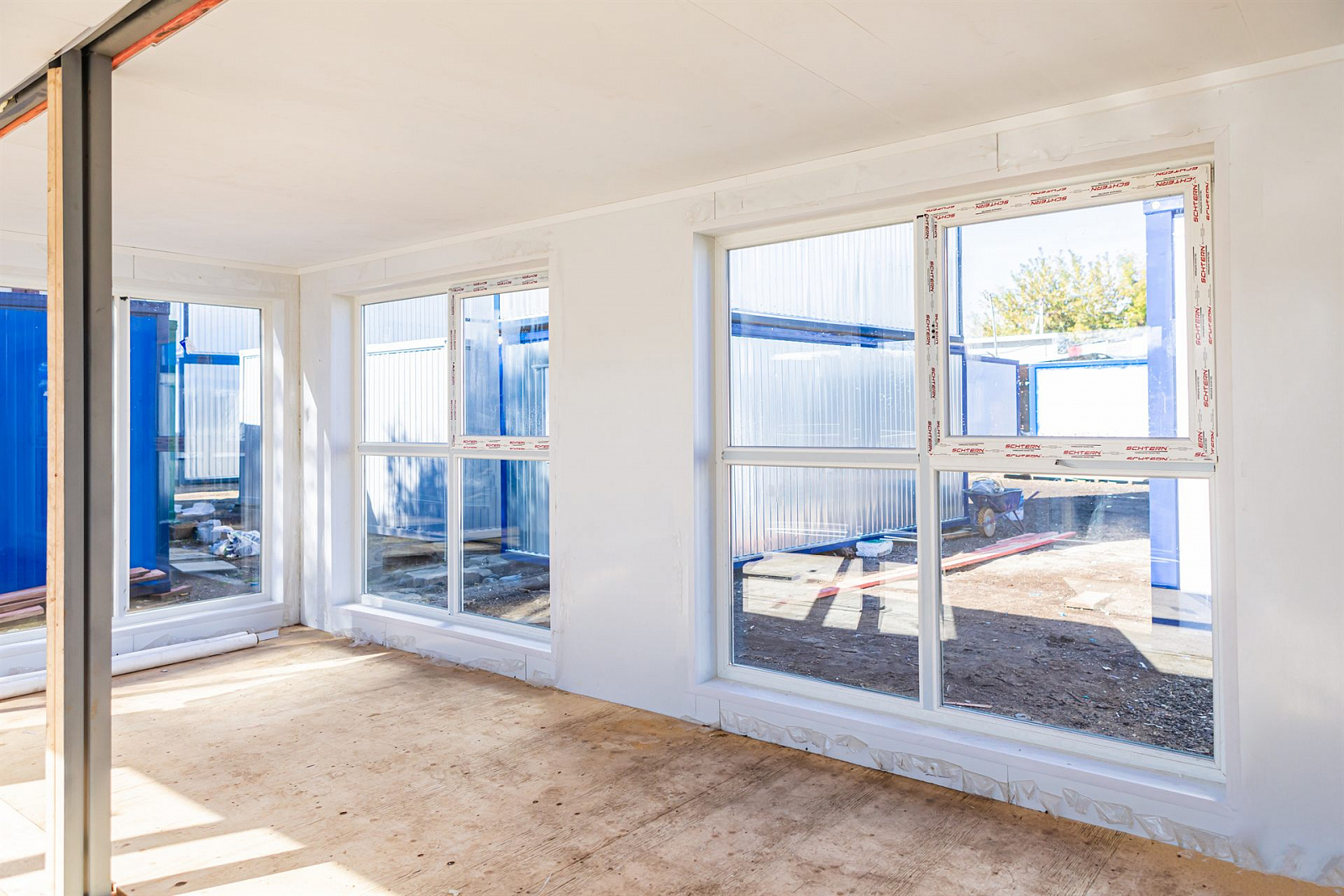

Внутри стены и потолок зашиты белыми панелями ПВХ. Пол собран по лагам из обрезной доски 40×100 мм: снизу подшивка оцинкованным профнастилом С-8 0,4 мм, черновой настил доской 25×100 мм, чистовой слой — ОСБ 15 мм; линолеум толщиной 1,5–2 мм идёт комплектацией. Электрика по спецификации идёт открытой, в кабель-канале: розеточная группа кабелем 3×2,5 ВВГнг(А)-LS с автоматом 16 А и освещение 3×1,5 ВВГнг(А)-LS с автоматом 10 А. В кадры интерьера электрика не попала.
