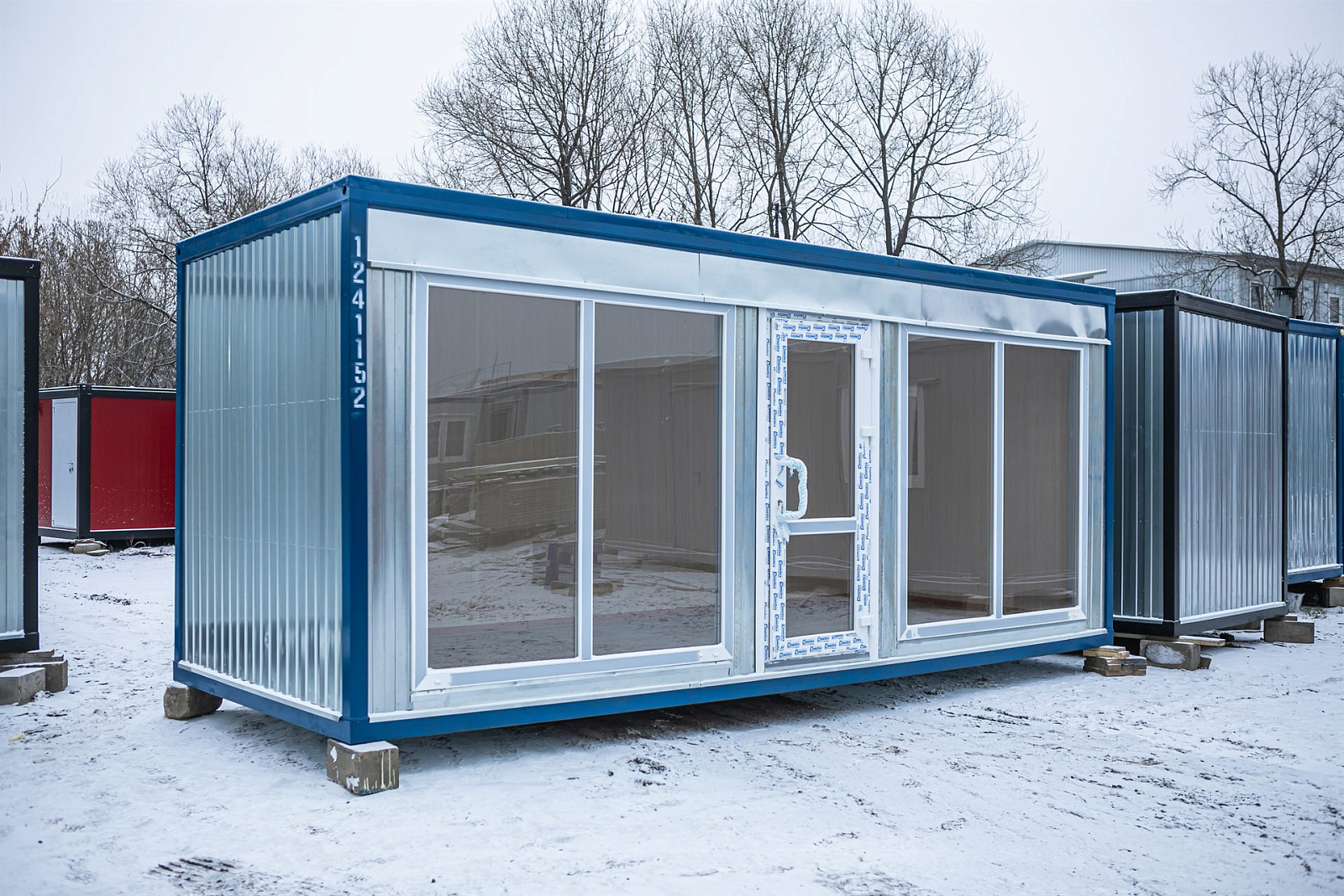

Одноблочный павильон с панорамным остеклением и синим каркасом

Коммерческий павильон собран из одного блока 6 × 2,4 метра: пятно застройки — 6 × 2,4 м, высота блока 2,4 метра, площадь 14,4 м². Вся длинная стена отдана под остекление, перегородок внутри нет — получается одно неразделённое помещение, освещённое естественным светом на всю глубину. На снимках блок стоит в заводском дворе на временных подкладках: два угла — на бетонных блоках, два — на деревянных брусьях.

Несущая основа — сварной металлический каркас: основание из холодногнутого швеллера 100×50×3 мм, угловые стойки из холодногнутого уголка 90×90×3 мм. Второстепенный каркас стен и потолка набран обрезной доской 40×100 мм. Крыша плоская сварная, из металлического листа 0,8 мм; швы обработаны мастикой и эмалированы.

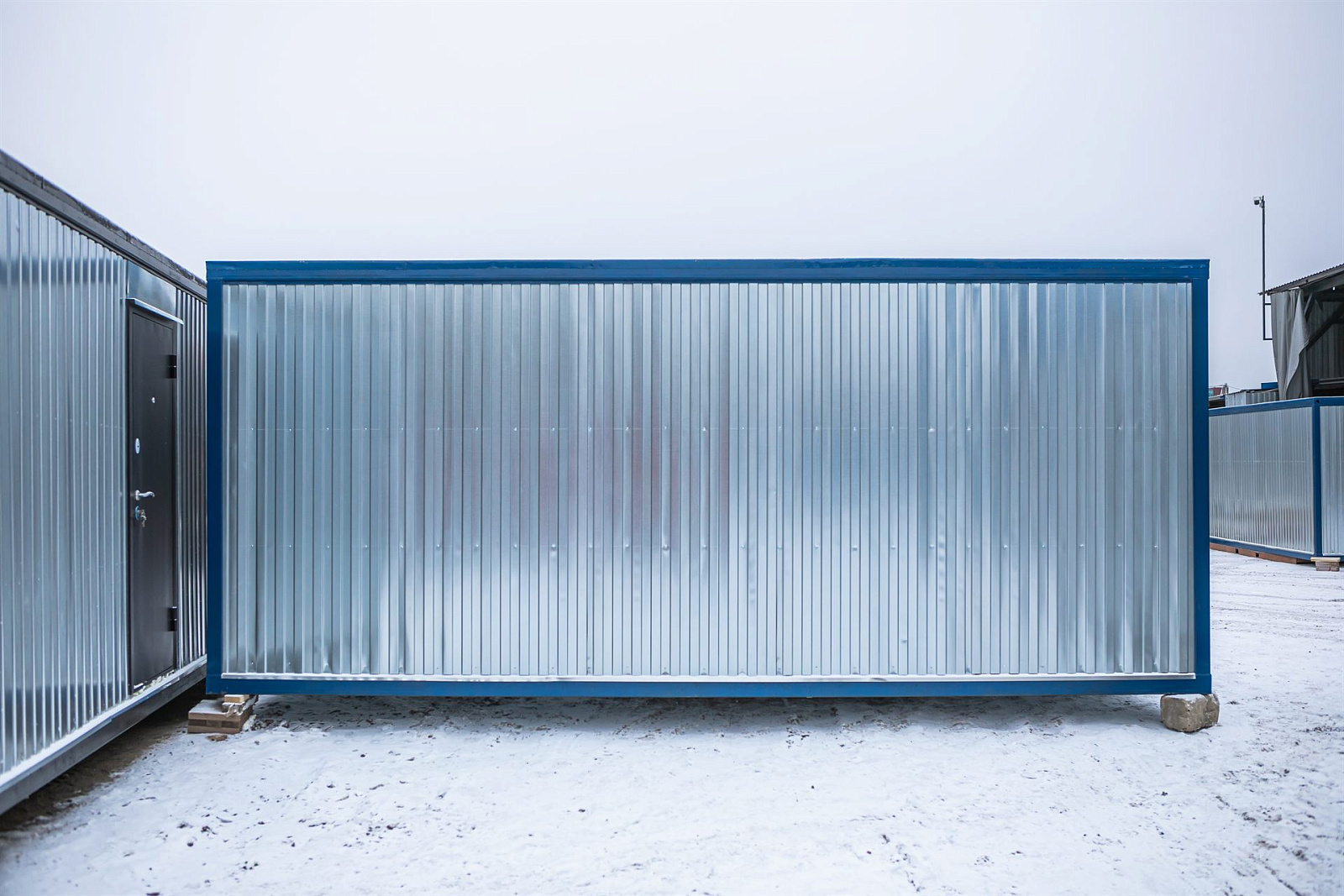

Наружные стены обшиты оцинкованным профилированным листом С8 толщиной 0,4 мм — металл оставлен без окраски, а обвязка каркаса по периметру и угловые стойки выкрашены в синий. Задняя длинная стена и оба торца глухие: витрина работает в одну сторону. Стены, пол и потолок утеплены минеральной ватой 50 мм, пирог закрыт пароизоляционной мембраной класса В.

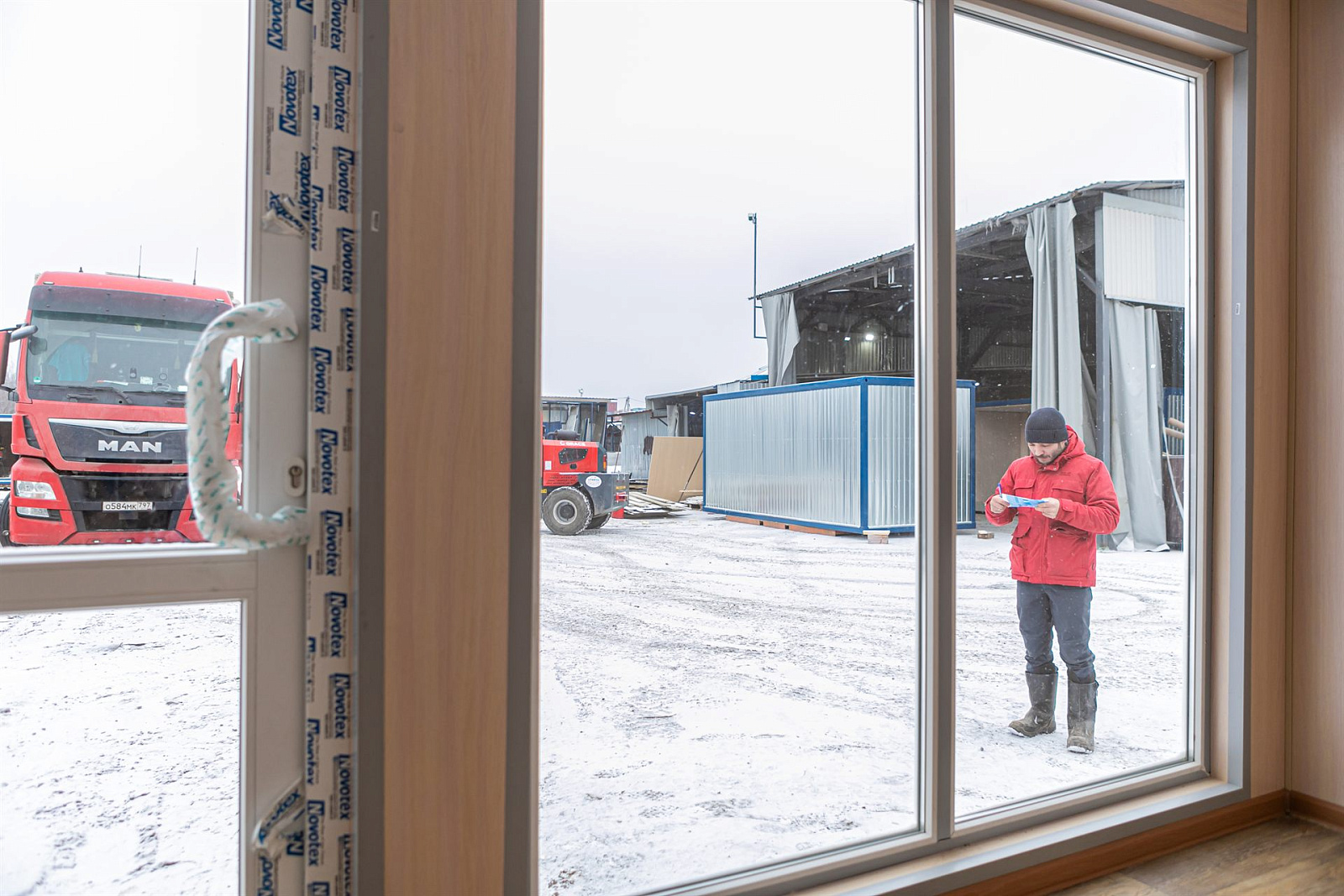

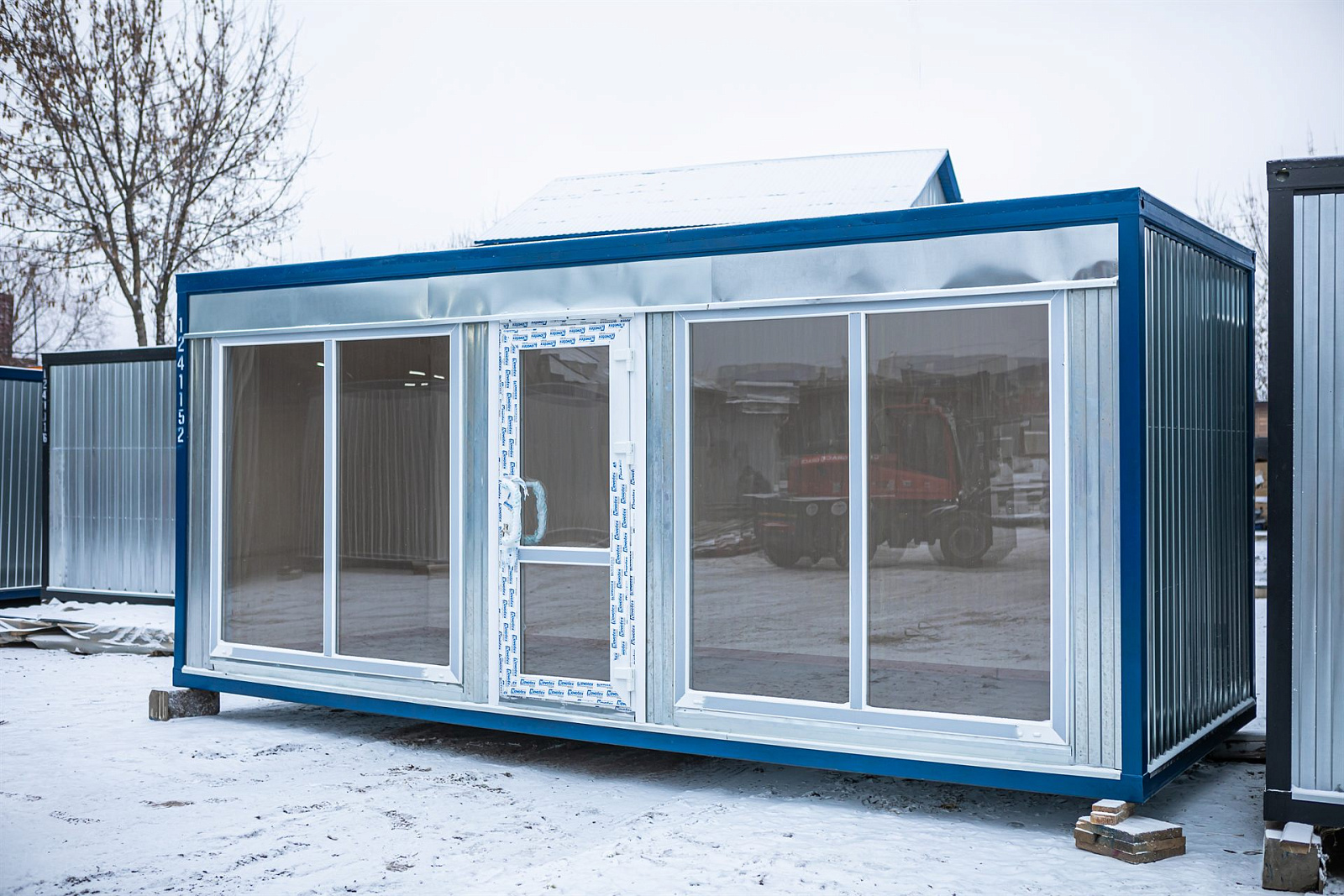

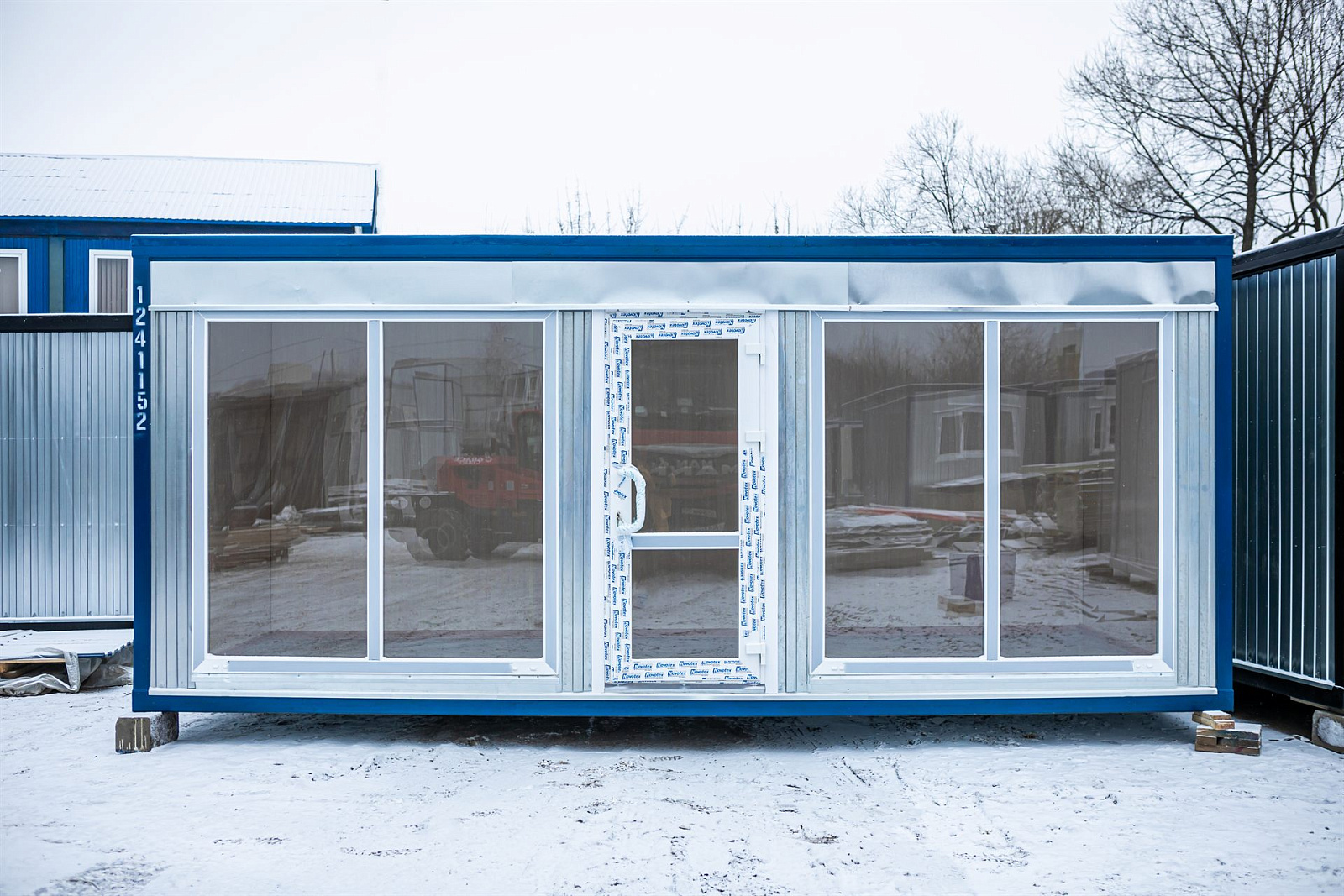

Остекление — два глухих окна ПВХ 2000 × 2000 мм с однокамерным стеклопакетом, посаженных почти в пол. Между ними распашная дверь ПВХ: полотно остеклено целиком и разделено импостом на две стеклянные секции, петли снаружи — дверь открывается наружу. Глухими остаются узкие простенки: два под угловыми стойками и ещё два между окнами и дверью. На фотографиях дверные профили ещё в заводской защитной плёнке.

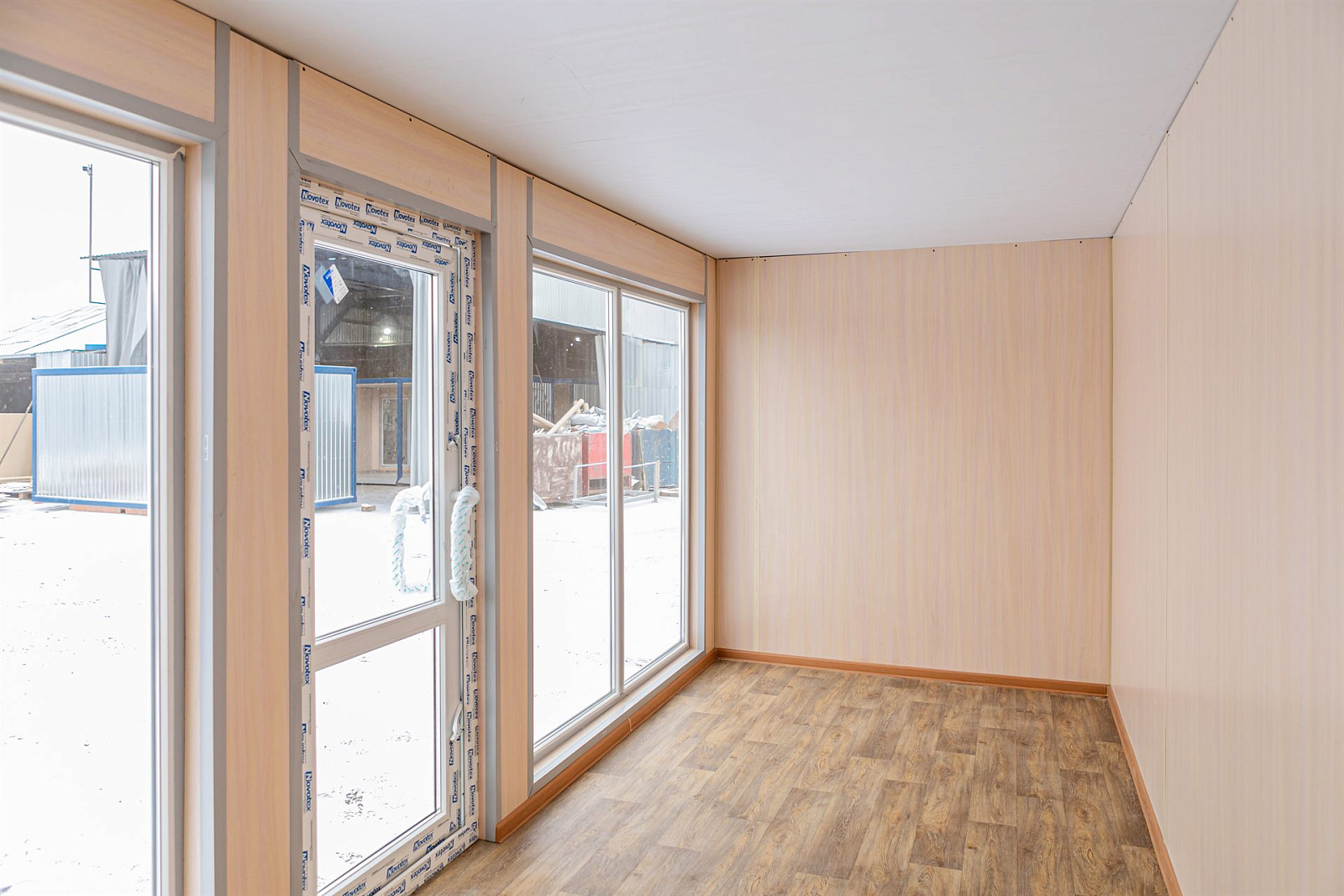

Внутри стены и оконные откосы зашиты ЛДСП в светлом древесном декоре, потолок подшит белыми панелями ПВХ. Пол собран по лагам из обрезной доски 40×100 мм: черновой настил из доски 25×100 мм, чистовой слой ОСБ 15 мм, снизу пирог подшит оцинкованным профнастилом С-8 0,4 мм, финишное покрытие — бытовой линолеум под дерево, по низу стен пущен контрастный тёмно-рыжий плинтус. Электрика выполнена в кабель-канале с УЗО: розеточная линия 3×2,5 ВВГнг(А)-LS под автомат 16 А, осветительная 3×1,5 ВВГнг(А)-LS под автомат 10 А, светодиодные светильники, двойные розетки и выключатель.
