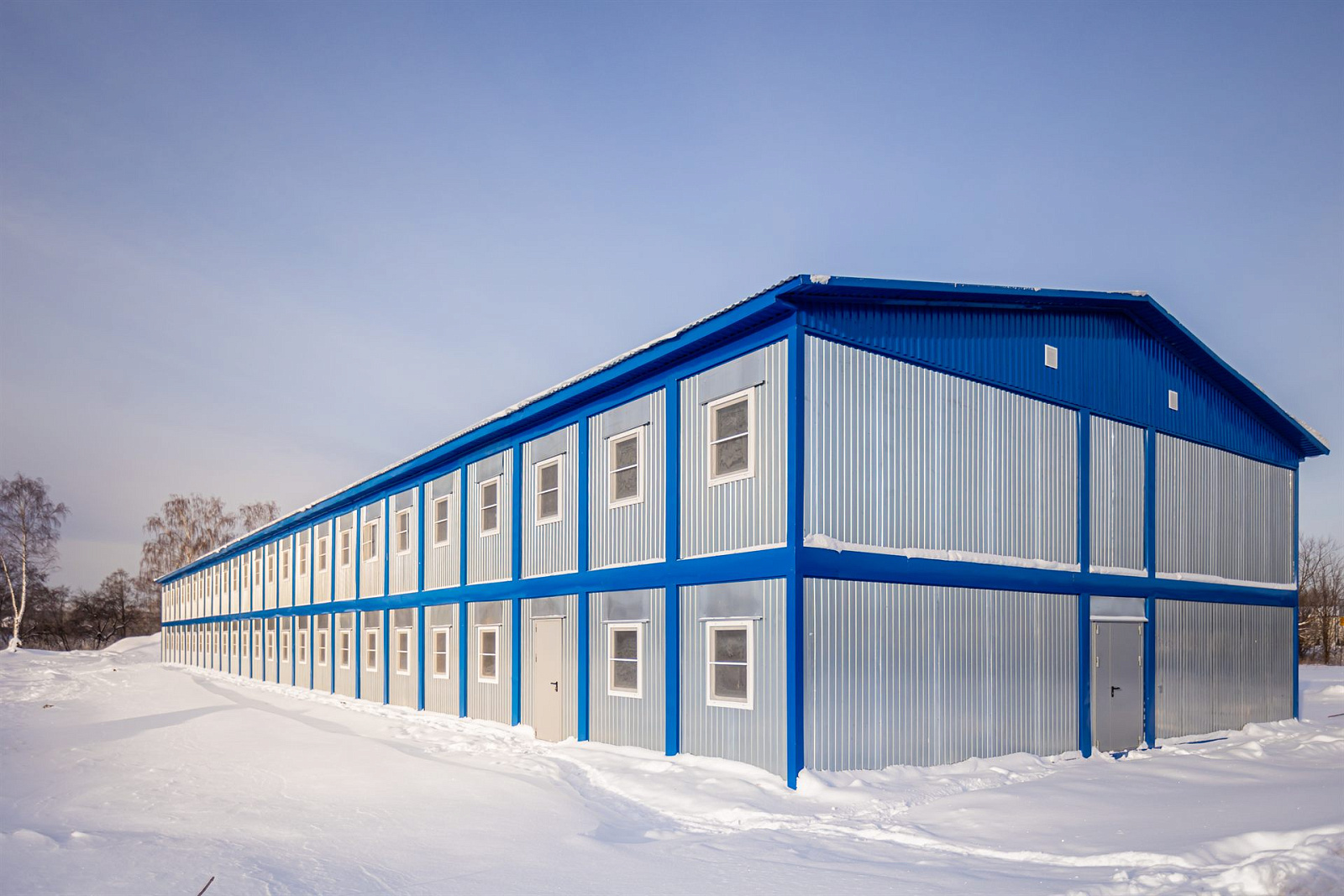

Двухэтажное общежитие из блок-контейнеров с синим каркасом

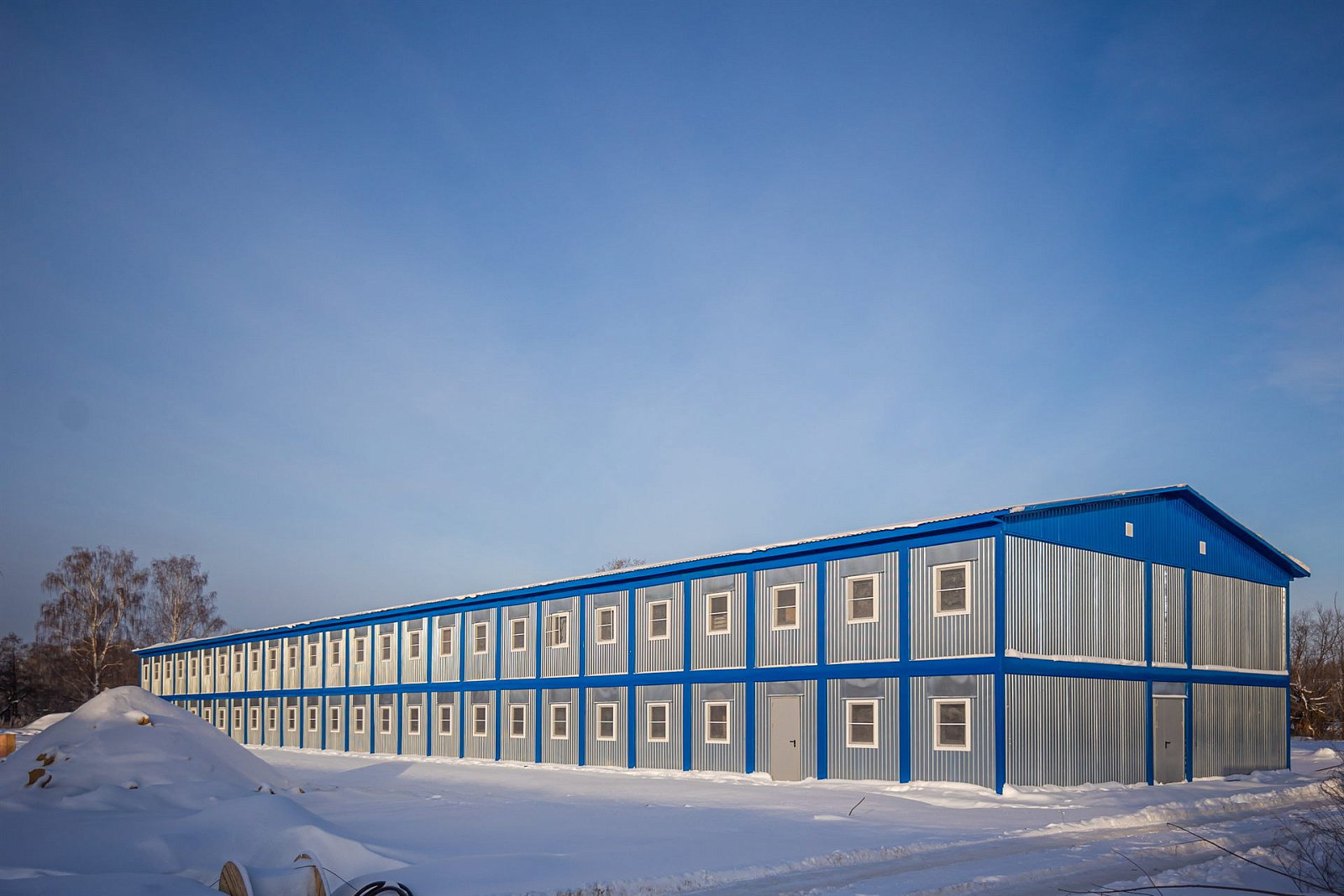

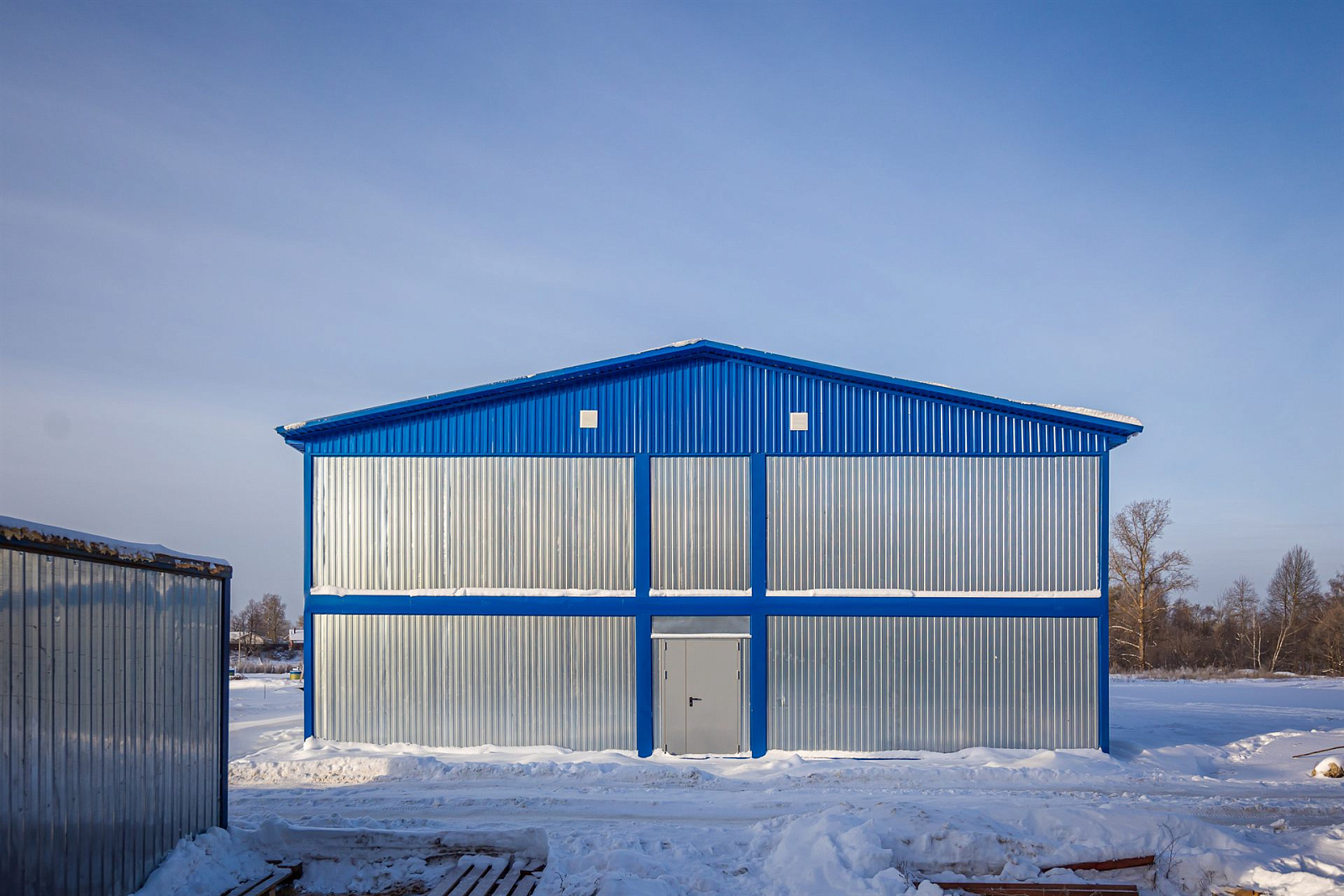

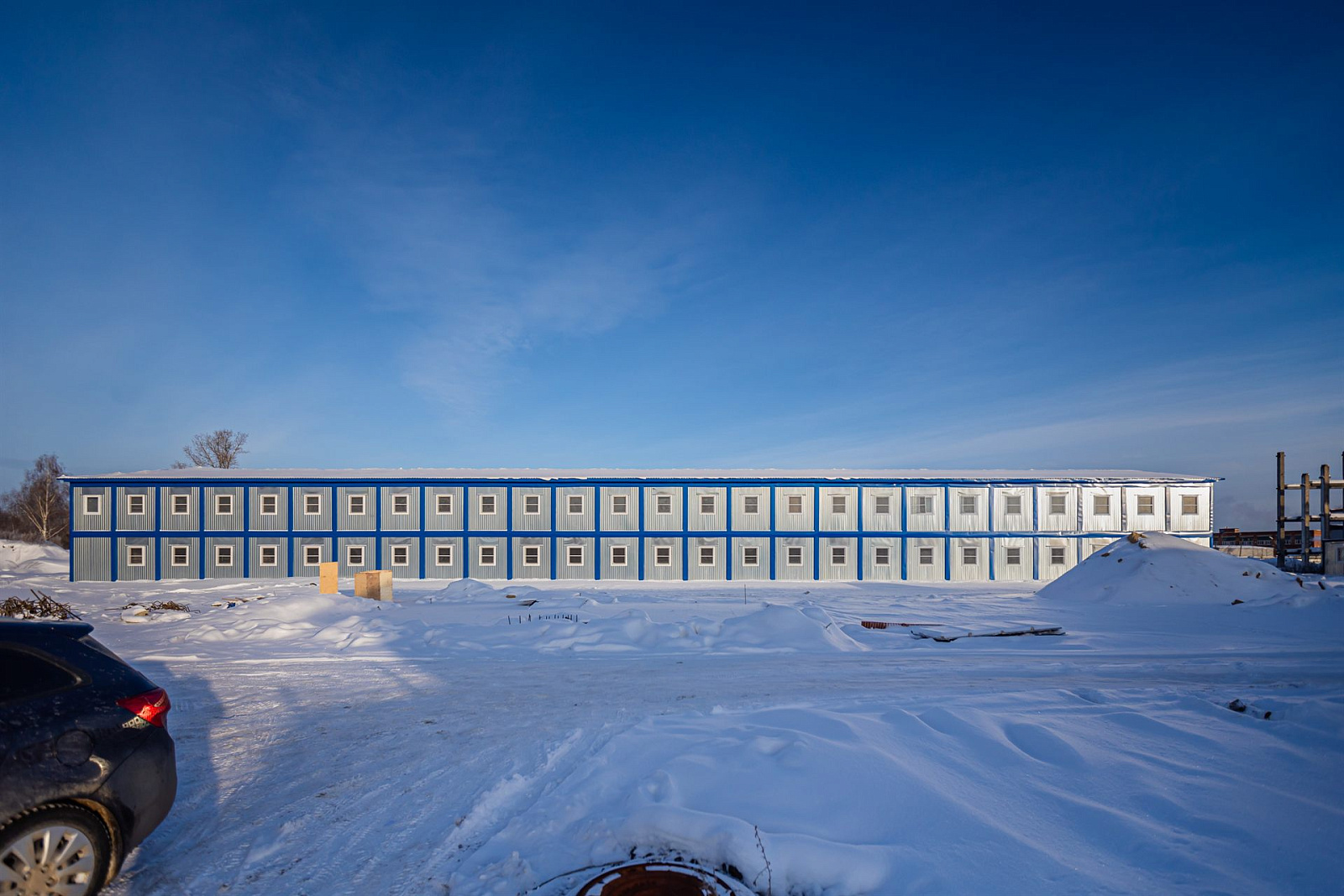

Жилой корпус собран из блок-контейнеров 6 × 2,4 метра и поставлен в два этажа. Раскладка модулей читается прямо по фасаду: двадцать шесть блоков в ряду, стыки отмечены вертикальными стойками, на первом этаже часть проёмов вместо окон заняты входными дверями. Рядов на этаже два, по сторонам сквозного коридора; торец показывает, из чего складывается ширина: комнаты по шесть метров с каждой стороны и два метра коридора между ними.

Стыки модулей и углы здания отмечены синими вертикальными накладками; несущий каркас — уголок 90 × 90 × 3 мм на основании из холодногнутого швеллера 120 × 50 × 3 мм. Пол набран по лагам из бруса 40 × 100 мм, черновой настил и дно — обрезная доска 25 × 100 мм с огнебиозащитой, снизу первый этаж подшит металлическим листом.

Стены зашиты оцинкованным профлистом С8 толщиной 0,45 мм и оставлены без покрытия — отсюда серебристый фасад: цветом выделены только каркас, фронтоны и скаты. У каждого модуля своя плоская сварная кровля из листа 1 мм: швы проварены, промазаны мастикой и эмалированы. Поверх корпуса поднята общая двускатная крыша по деревянным стропилам, крытая профлистом МП-20, с решётками вентиляции во фронтонах.

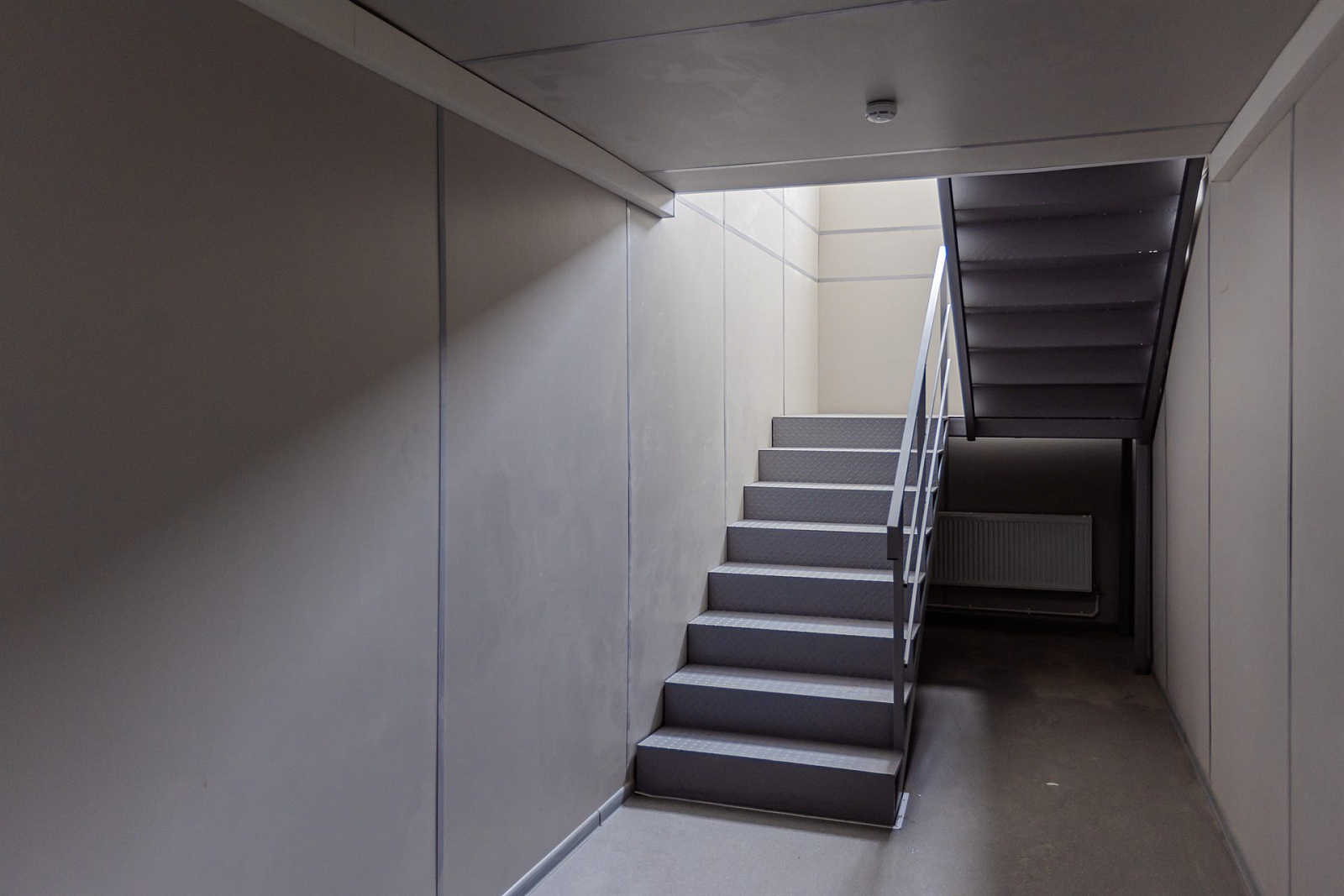

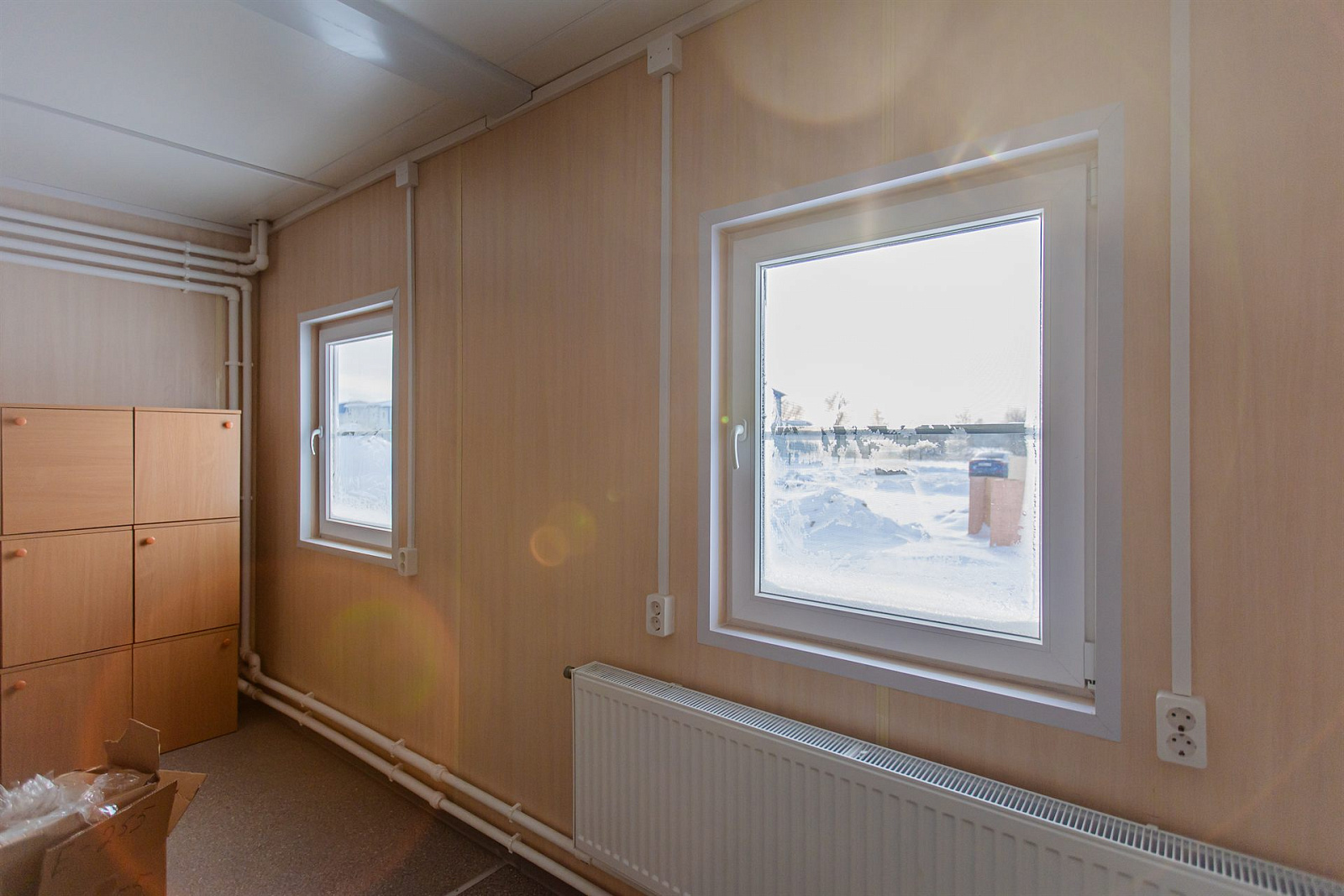

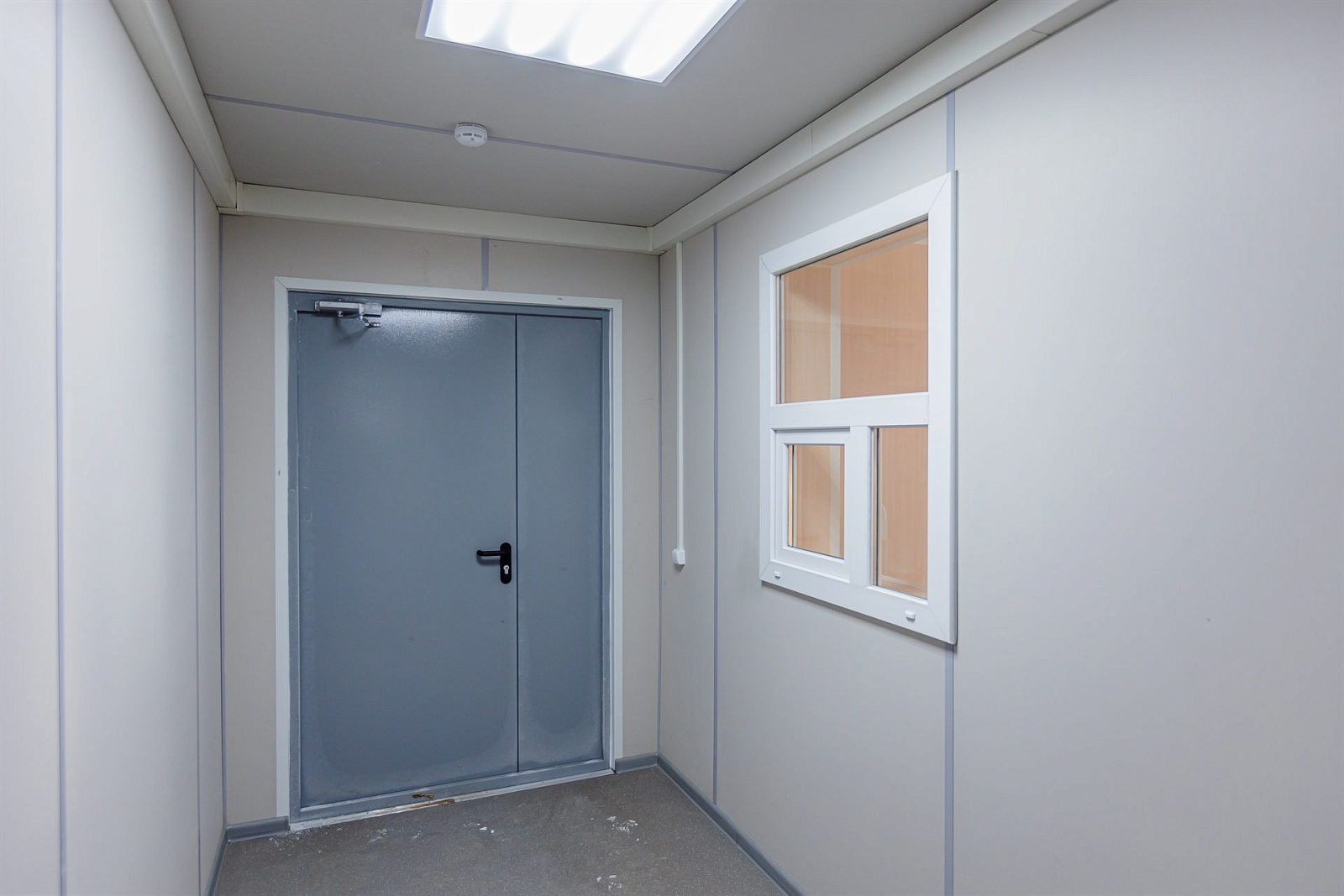

Стены, пол и потолок утеплены минеральной ватой Knauf 100 мм под пароизоляционной мембраной класса Б. Окна — поворотно-откидные ПВХ 900 × 1100 мм с москитными сетками, в душевых и санузлах небольшие 500 × 500 мм. Входы закрыты противопожарными дверями высотой 2050 мм — одно- и двустворчатыми, с доводчиками и замком с картами. Между этажами работают внутренние двухмаршевые лестницы: косоуры из швеллера, ступени из просечно-вытяжного листа.

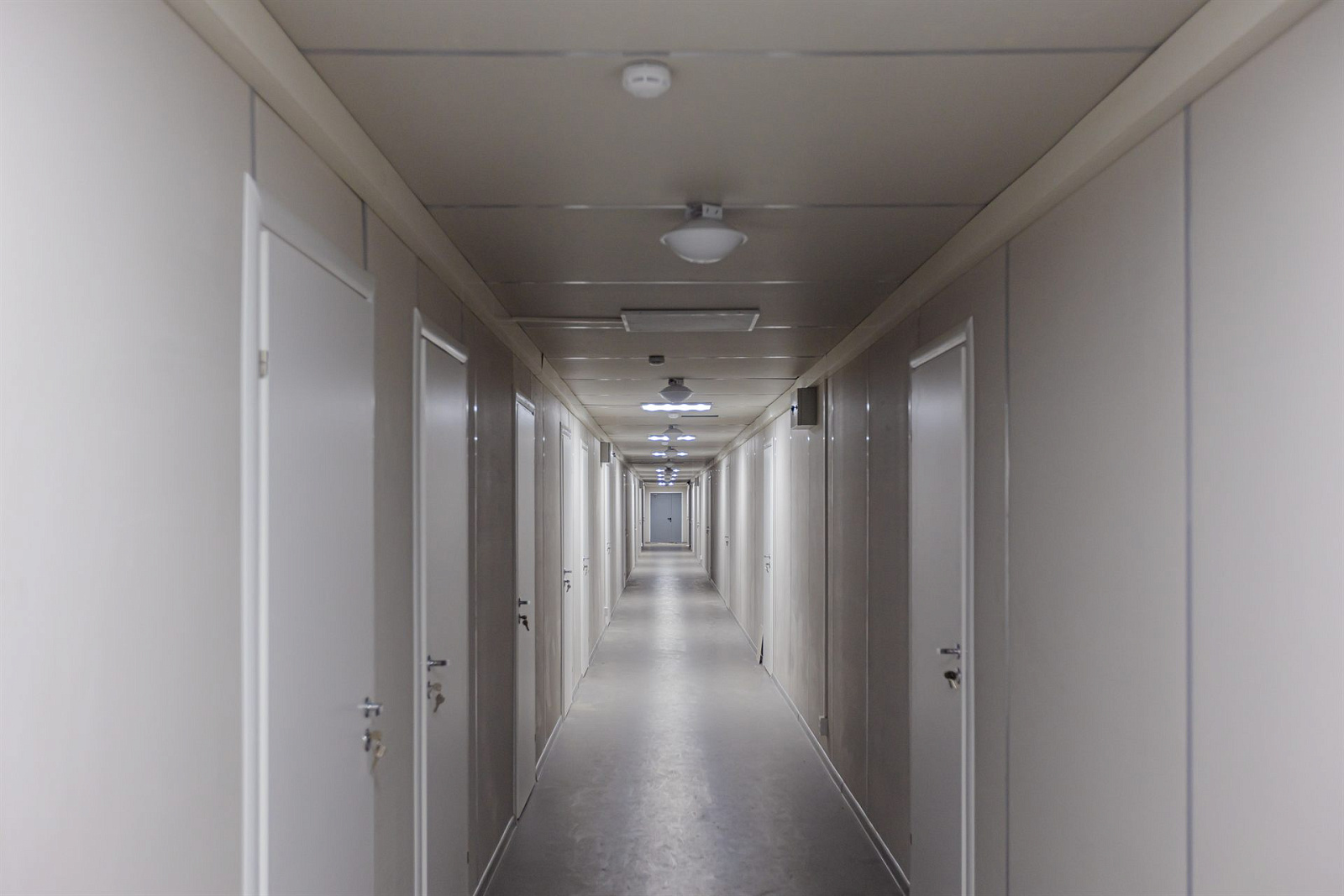

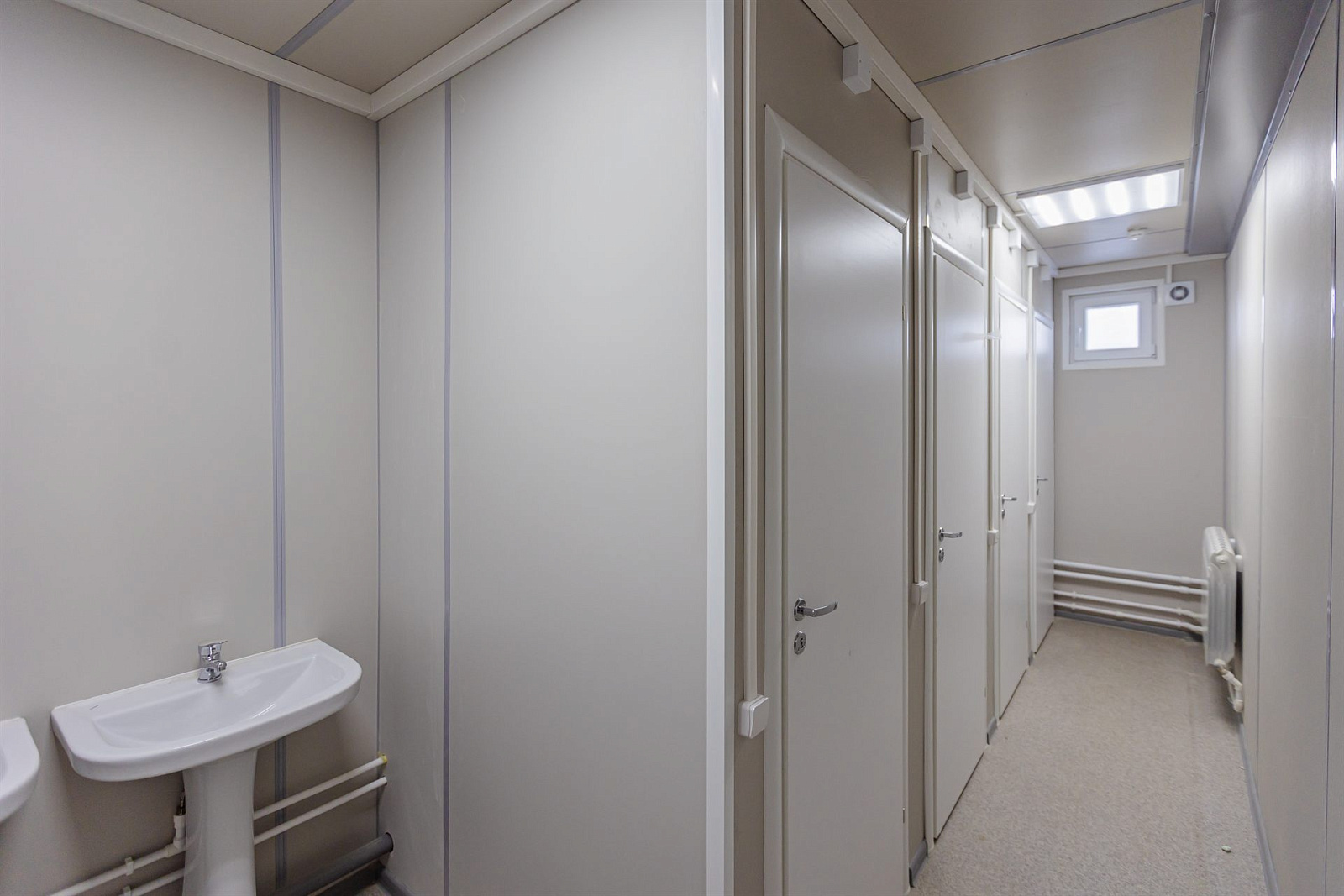

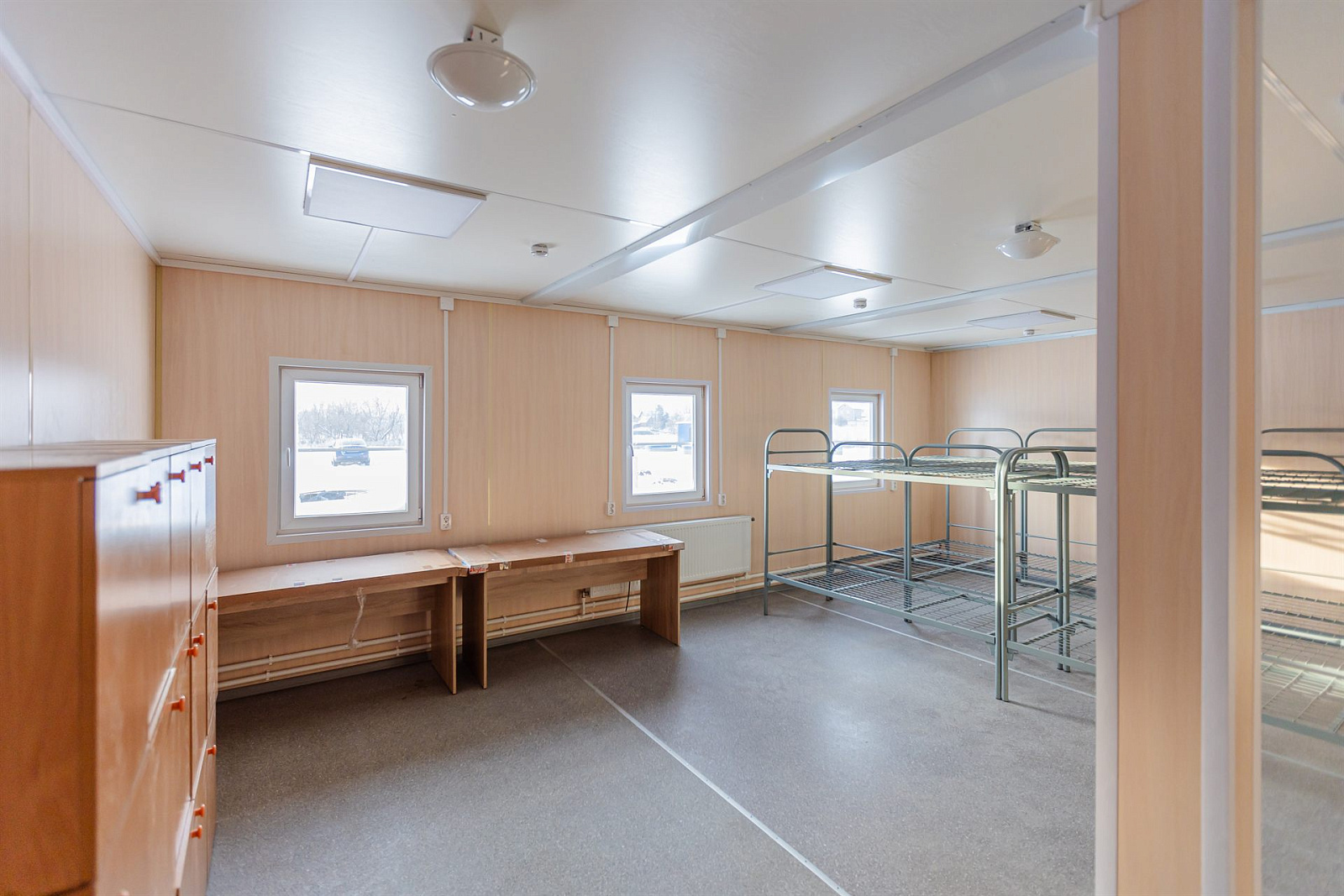

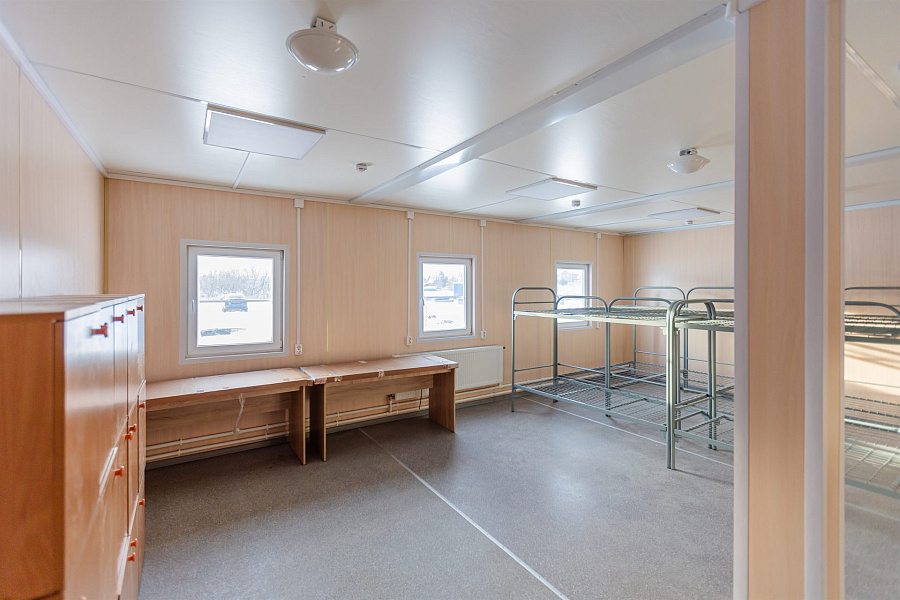

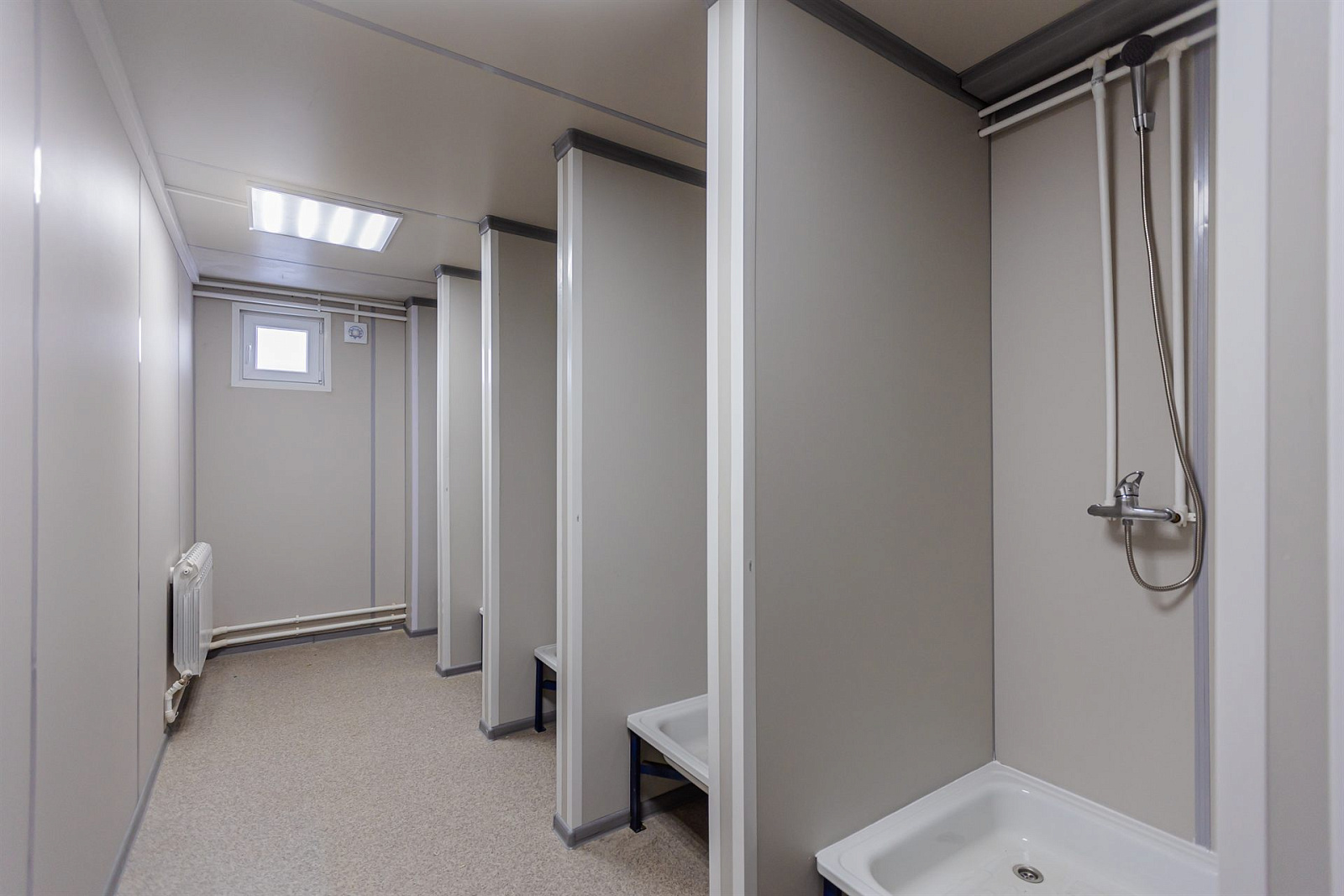

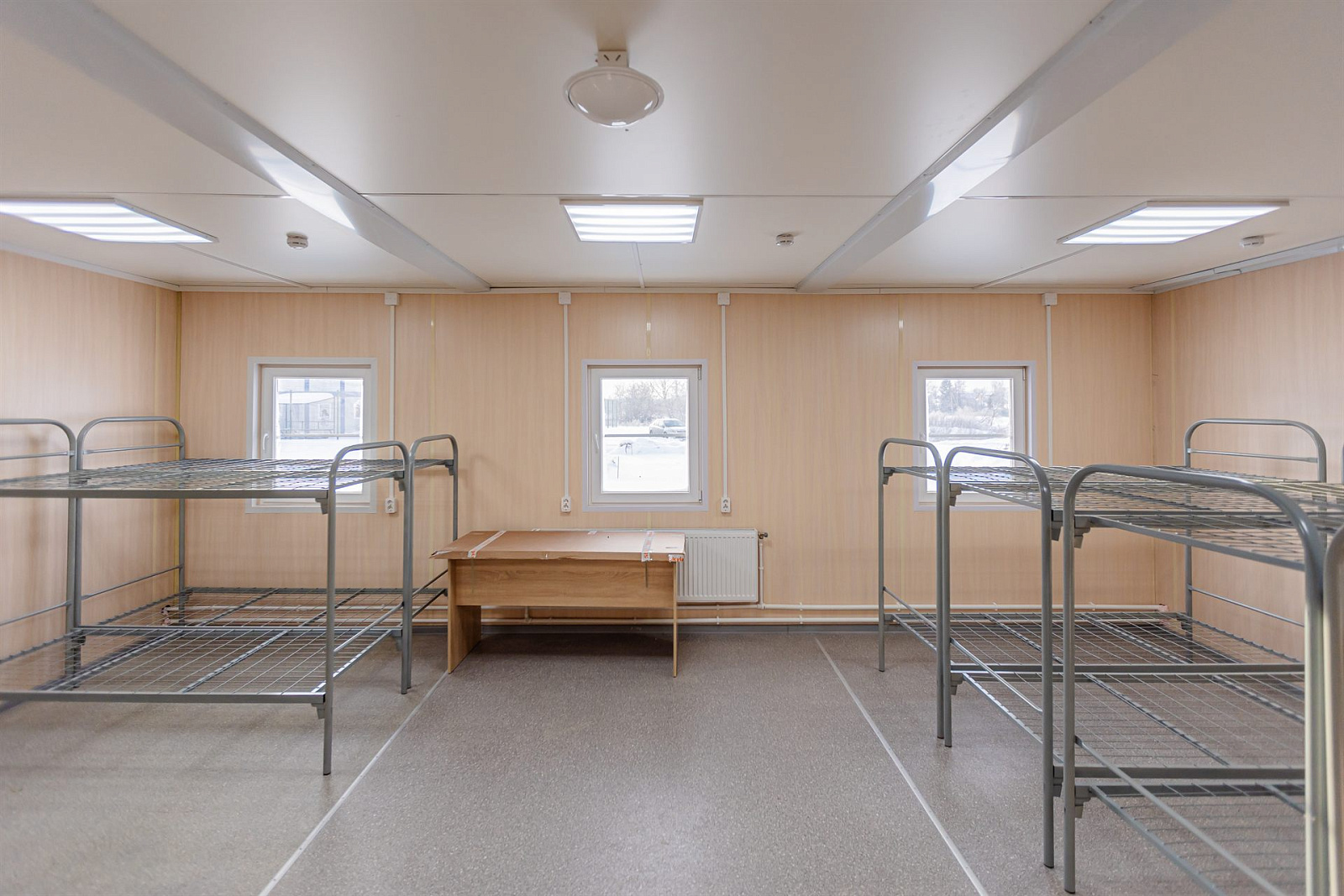

Комнаты отделаны ЛДСП «молочный дуб», потолок белый ПВХ, по влагостойкой фанере 22 мм уложен полукоммерческий линолеум; коридоры зашиты СМЛ RAL 7047, в санузлах — ПВХ-панели, и пол там продолжен тем же линолеумом с галтельным плинтусом. Санитарный блок рассчитан на поток: душевые с поддонами, кабины с унитазами, ряды умывальников, писсуары, трапы, бойлеры на 200 литров. Отопление водяное: в комнатах — стальные панельные радиаторы под окнами, в санитарном блоке — секционные радиаторы у стен.
