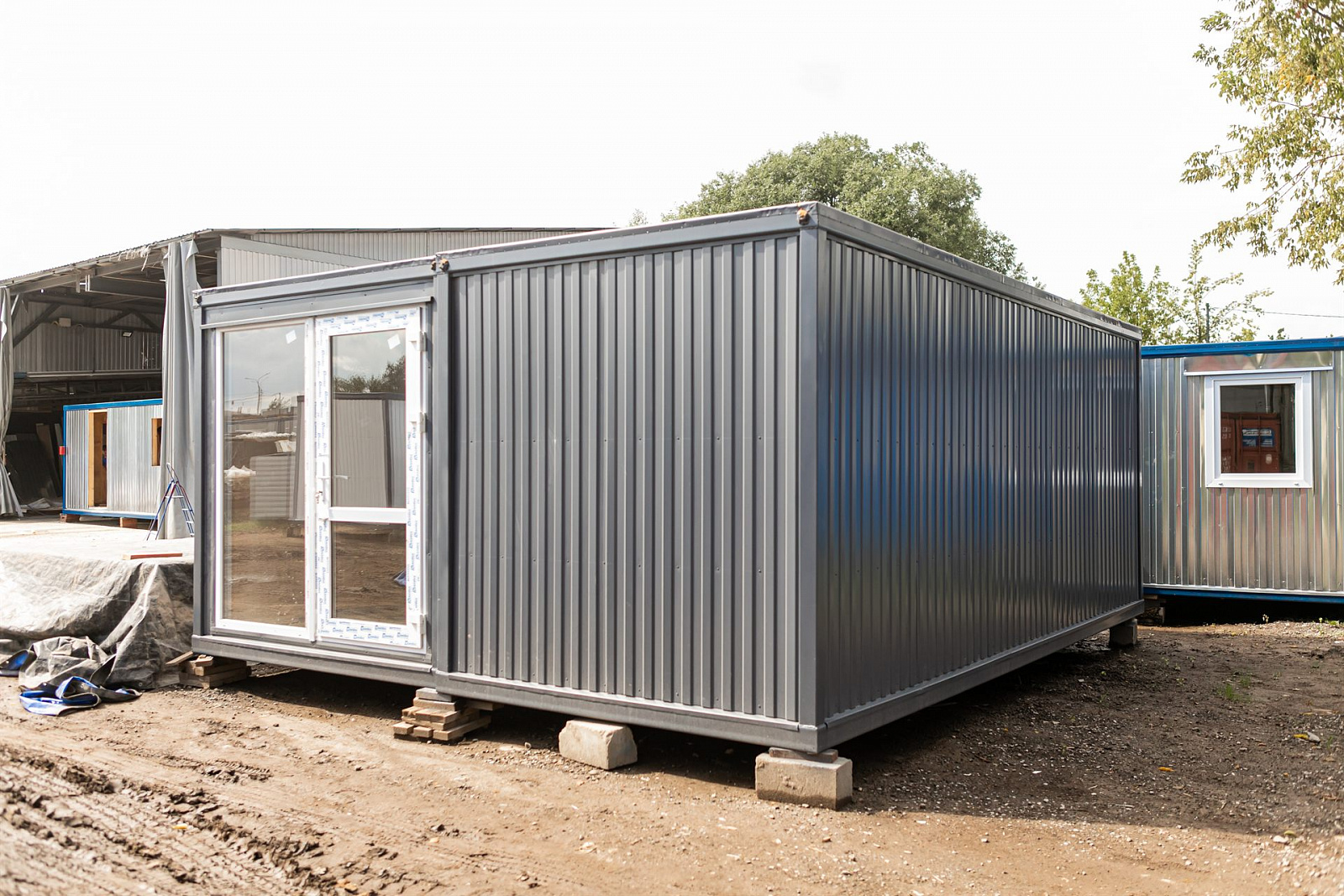

Графитовое модульное здание RAL 7024 из двух блоков с остеклённым входом

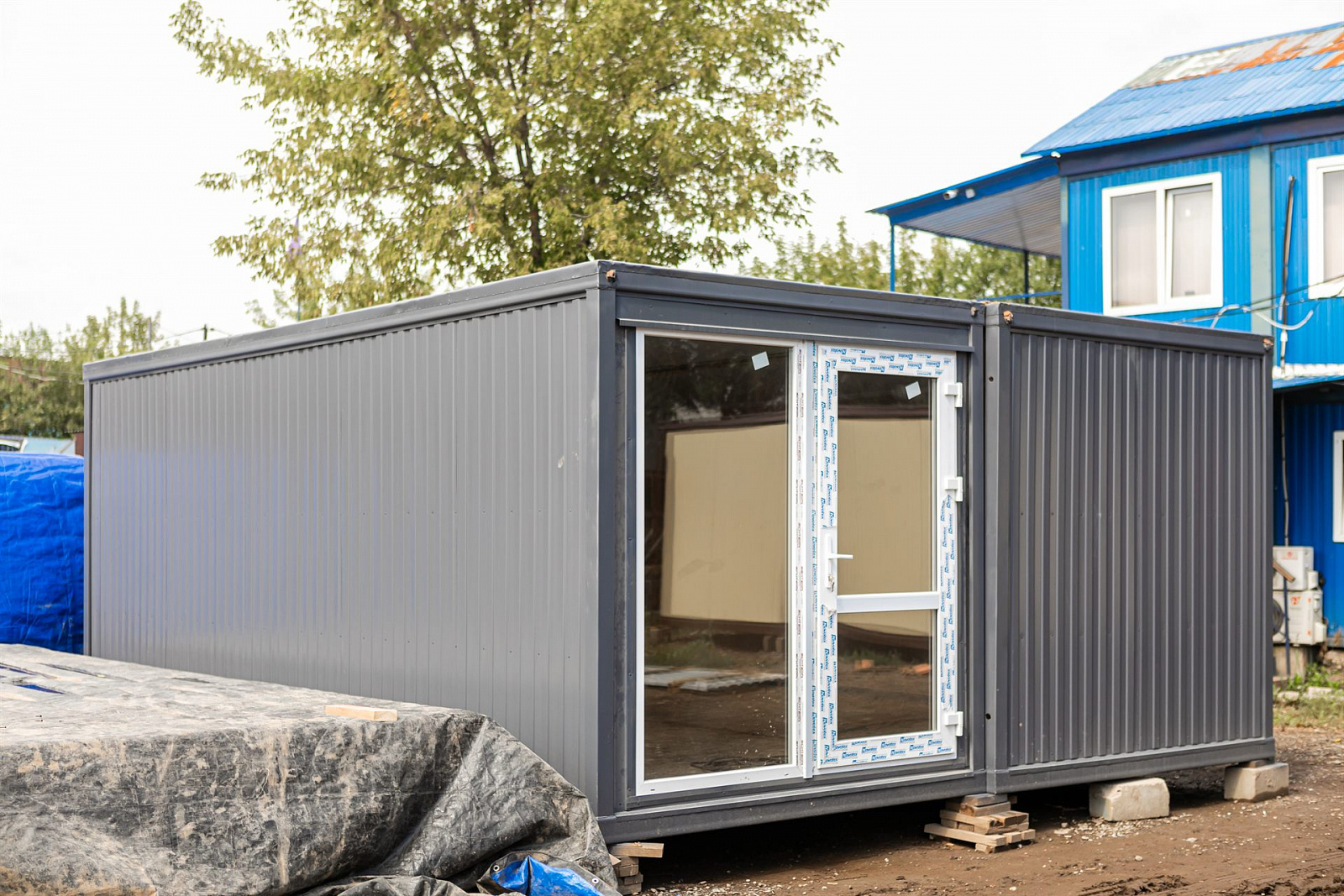

Объект составной: два блок-контейнера 6 × 2,4 метра состыкованы длинными стенами. Вместе — пятно 6 × 4,8 метра при высоте 2,4 метра, один этаж, 28,8 м². Стык виден на входном торце: посередине вертикальный шов, над ним сходятся два угловых фитинга. Изнутри по оси — сдвоенные стойки и разрыв подшивки потолка.

Обшивка — профилированный лист С8 толщиной 0,4 мм с полимерным покрытием графитового тона RAL 7024. В тот же цвет уведены нижний пояс рамы, угловые накладки и обрамление кровли; выпадают только стальные фитинги на углах, оставленные без окраски. Кровля сварная, лист 0,8 мм, швы под мастикой и эмалью: конька и фронтона нет, верх идёт ровной линией.

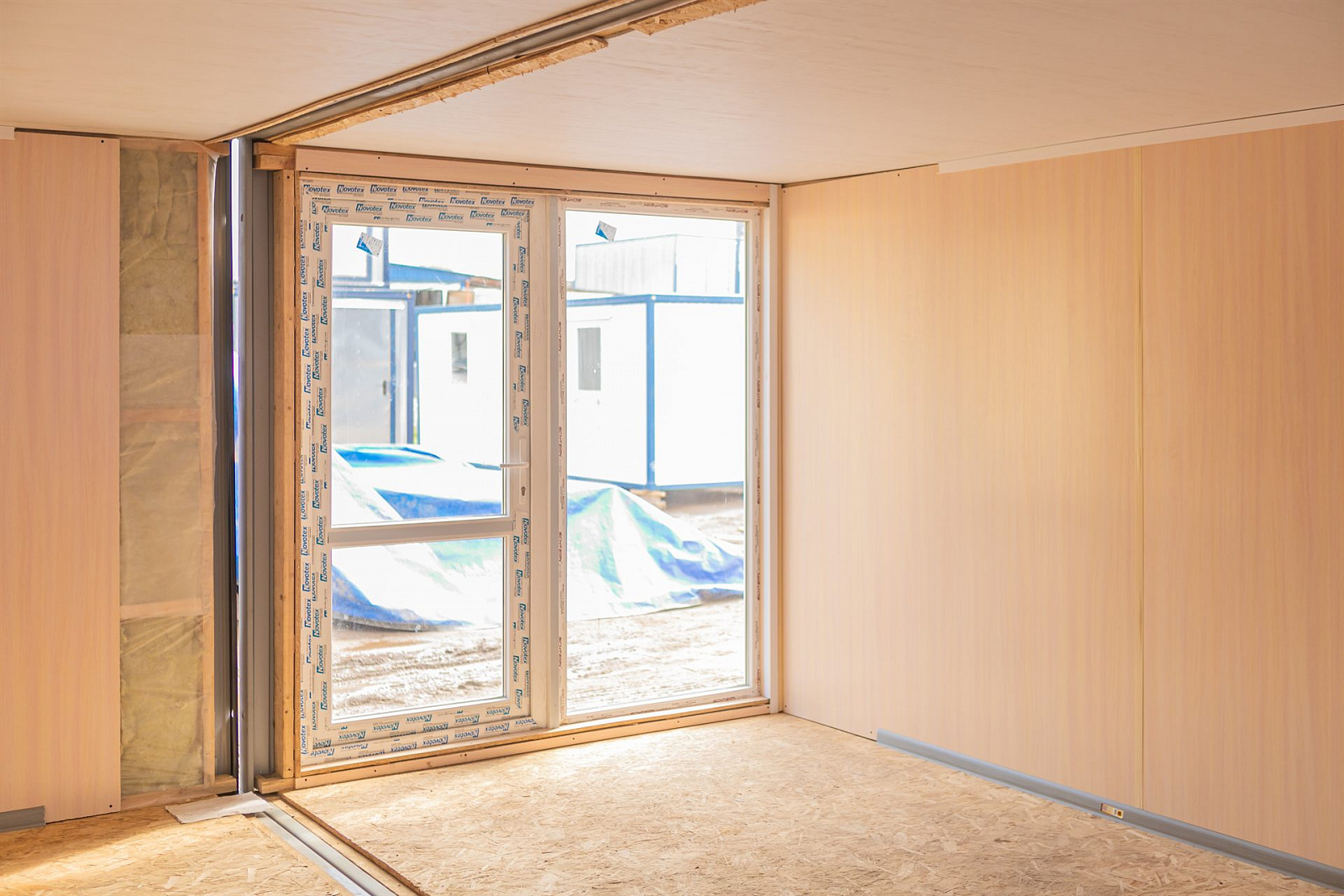

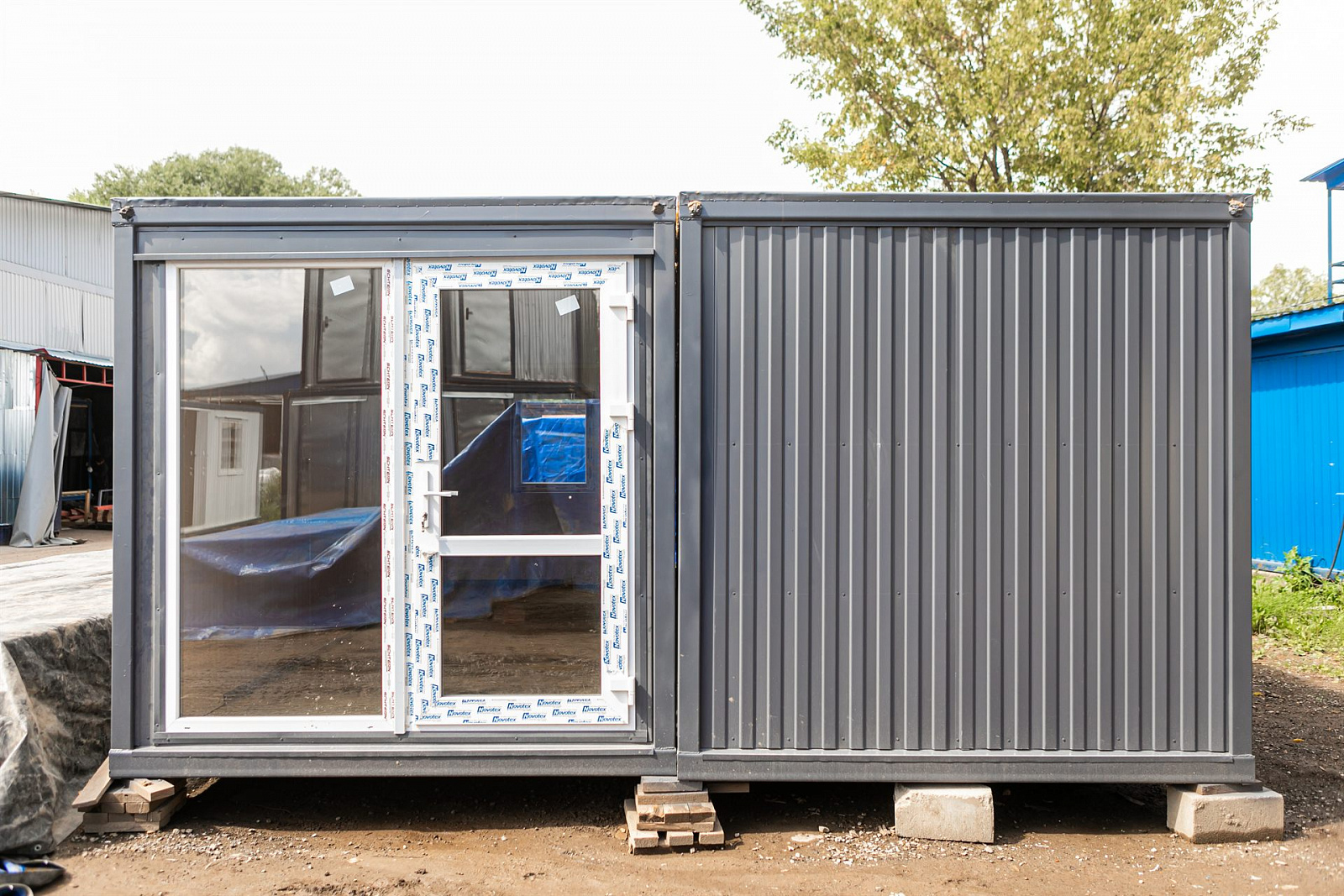

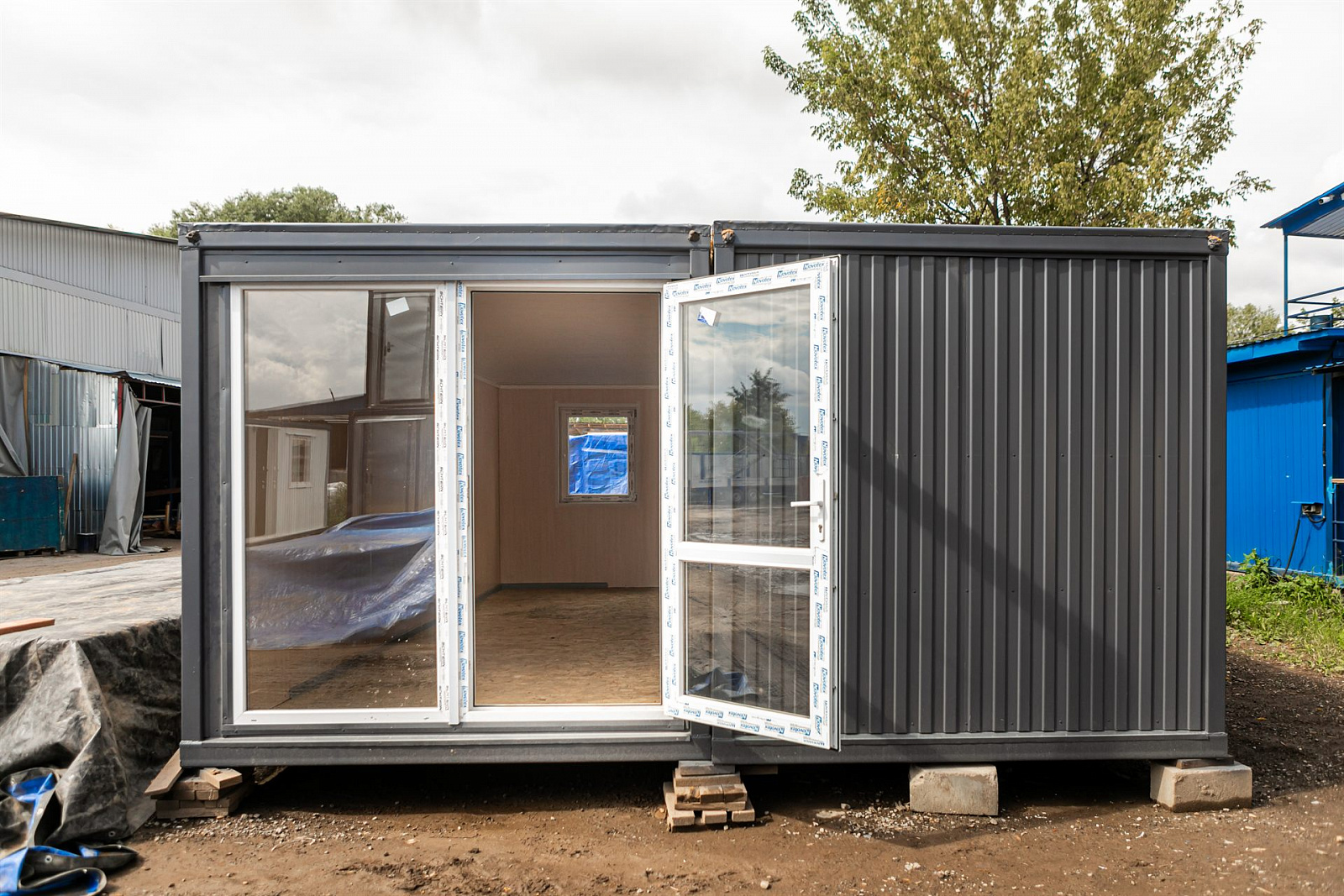

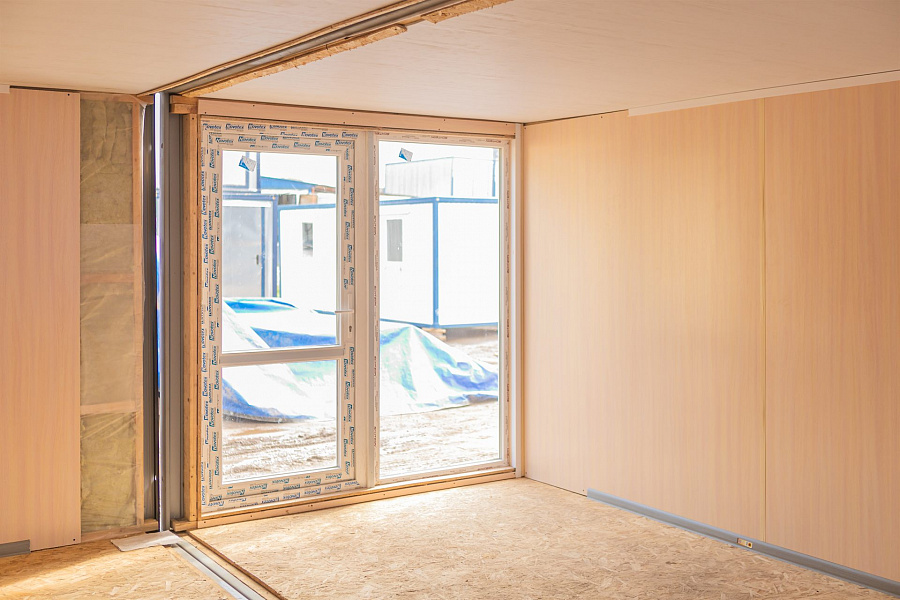

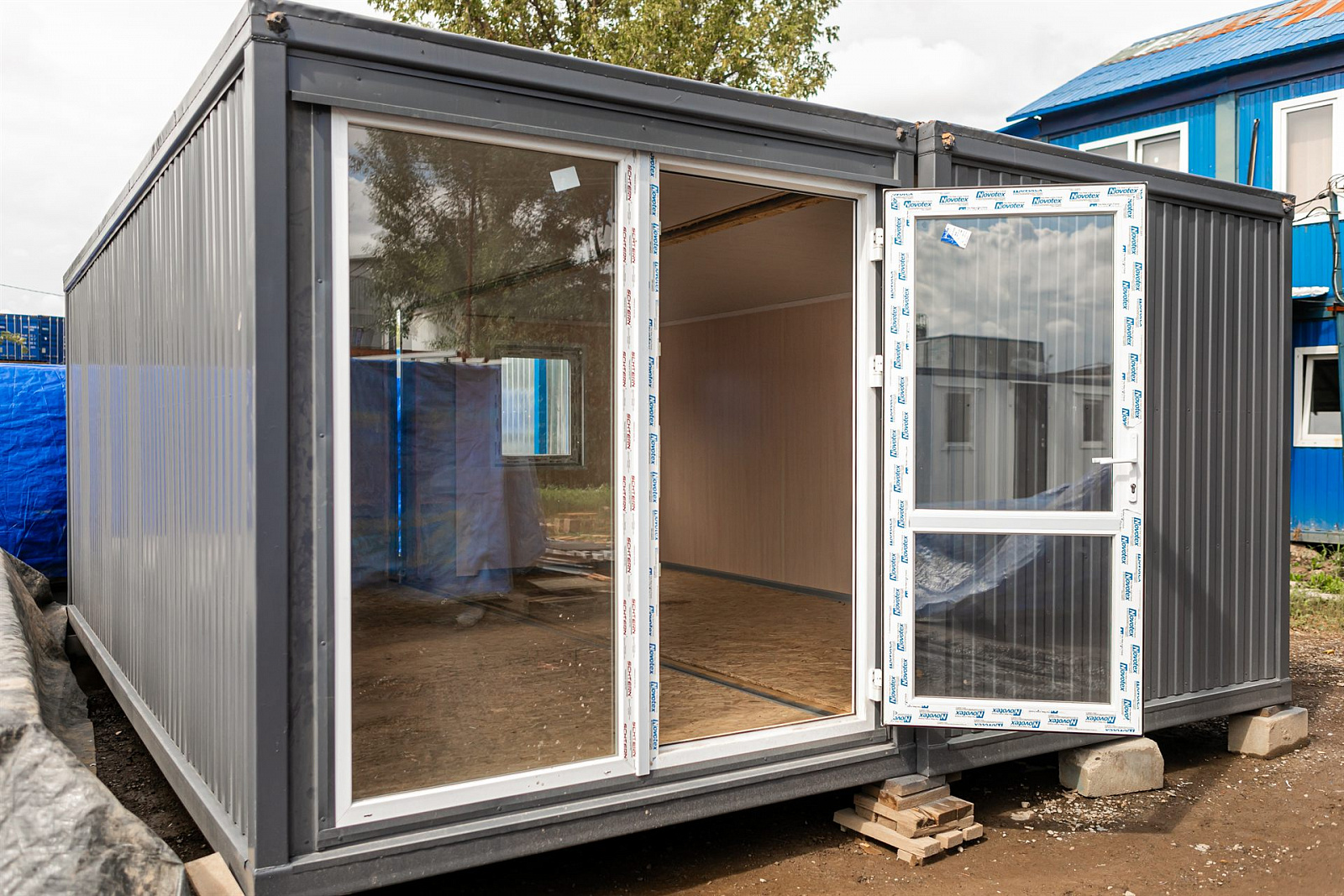

Проёмы вынесены на торцы, длинные стены без окон. Во входном торце светопрозрачный блок на ширину одного модуля: глухая витрина почти в полный рост и одностворчатая дверь ПВХ, остеклённая на всю высоту, с импостом. Петли снаружи, полотно открывается на улицу, ручка нажимная, под ней цилиндровый замок. Торец соседнего модуля зашит профлистом. В дальнем торце в каждый блок врезано по окну ПВХ 900 × 1100 мм, обе створки открывающиеся.

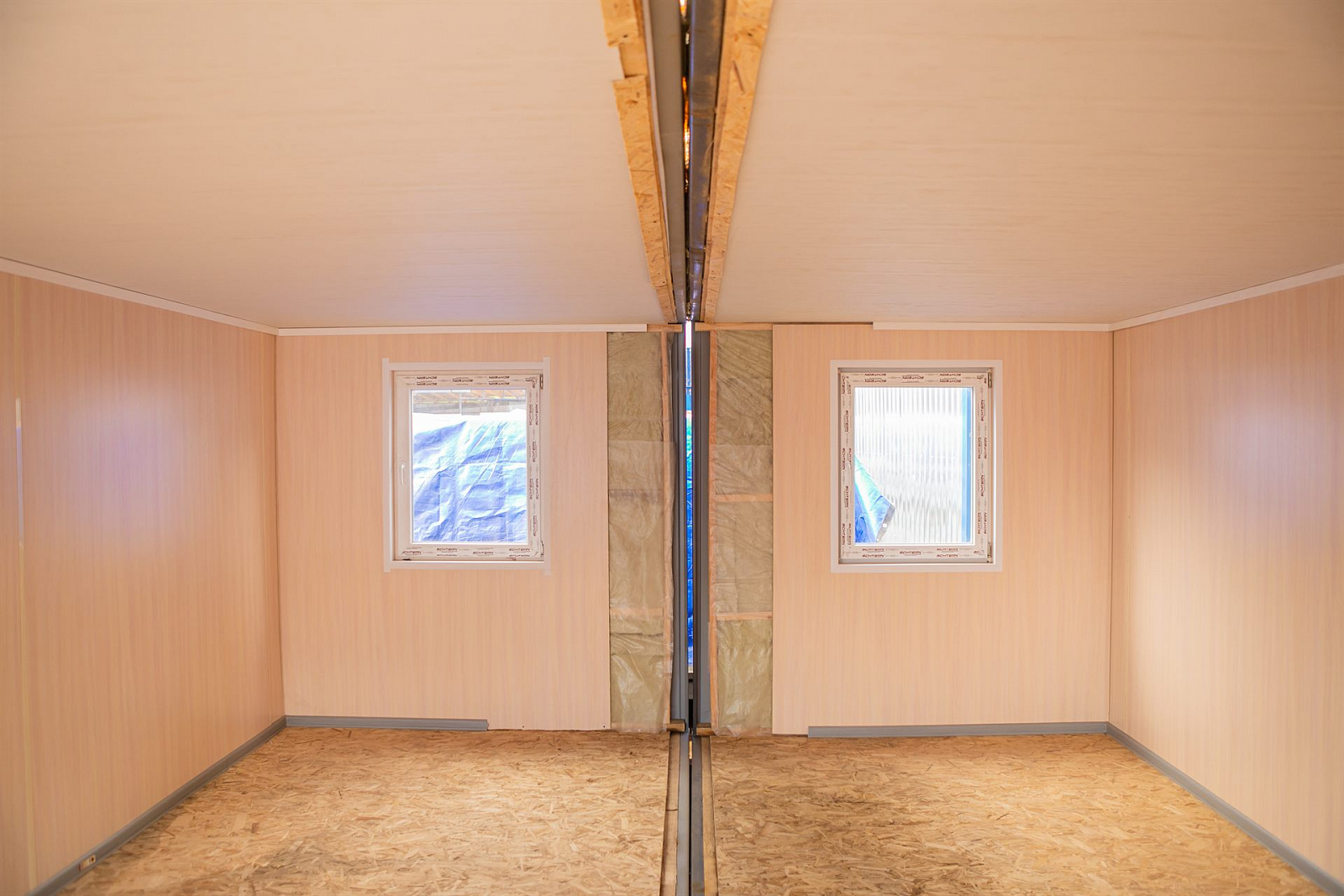

На стыке блоков изнутри виден стеновой пирог: по обе стороны шва — угловая стойка, гнутый уголок 90 × 90 × 3 мм, между ними минеральная вата 50 мм, пароизоляционная мембрана класса В и поперечины из обрезной доски 40 × 100 мм. По спецификации понизу идёт рама из холодногнутого швеллера 120 × 50 × 3 мм, пол набран по лагам 40 × 100 мм — черновая доска 25 × 100 мм и ОСБ 15 мм, снизу подшивка профнастилом С-8; в кадры подпольная часть не попала.

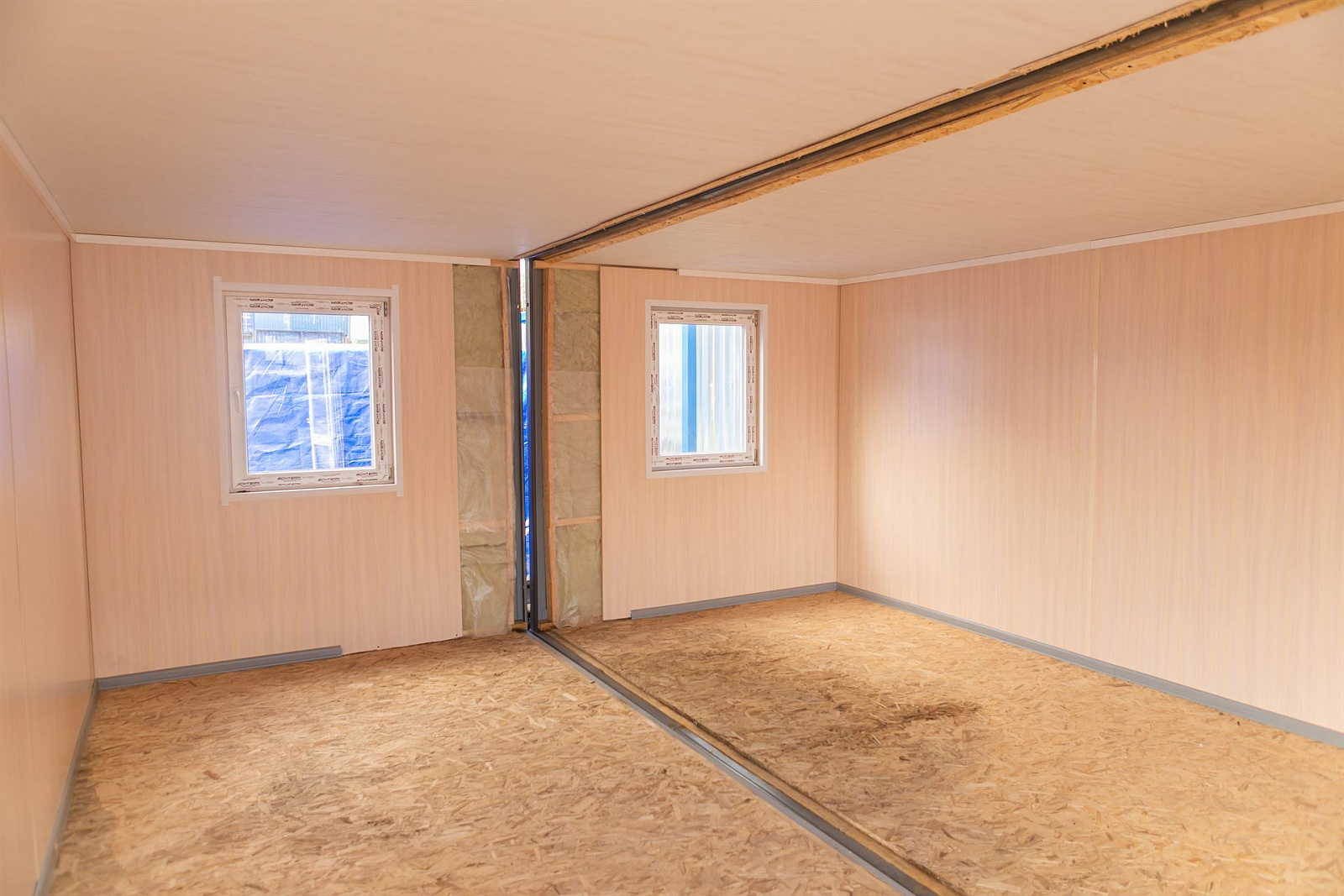

Внутри одно помещение во всю ширину двух блоков, перегородок нет. Стены забраны ЛДСП светлого древесного декора, потолок — панелями ПВХ, по низу серый плинтус. Откосы окон дальнего торца оформлены белой пластиковой рамой. Пол чистовой — ОСБ 15 мм, линолеум идёт комплектацией. Электрика заложена комплектацией: кабель-канал с УЗО, кабели 3 × 2,5 и 3 × 1,5 ВВГнг(А)-LS, автоматы на 16 А и 10 А.
