Душевой модуль на четыре кабины с умывальниками

Душевой модуль рассчитан не на одного пользователя, а на поток: в одном блок-контейнере 6,0 × 2,4 метра собраны четыре душевые кабины и два умывальника — шесть точек водоразбора на 14,4 м². Оборудование выстроено в линию вдоль длинной стены, вторая половина ширины отдана сквозному проходу. Высота блока — 2,4 метра, на площадке он выставлен по уровню на деревянные подкладки.

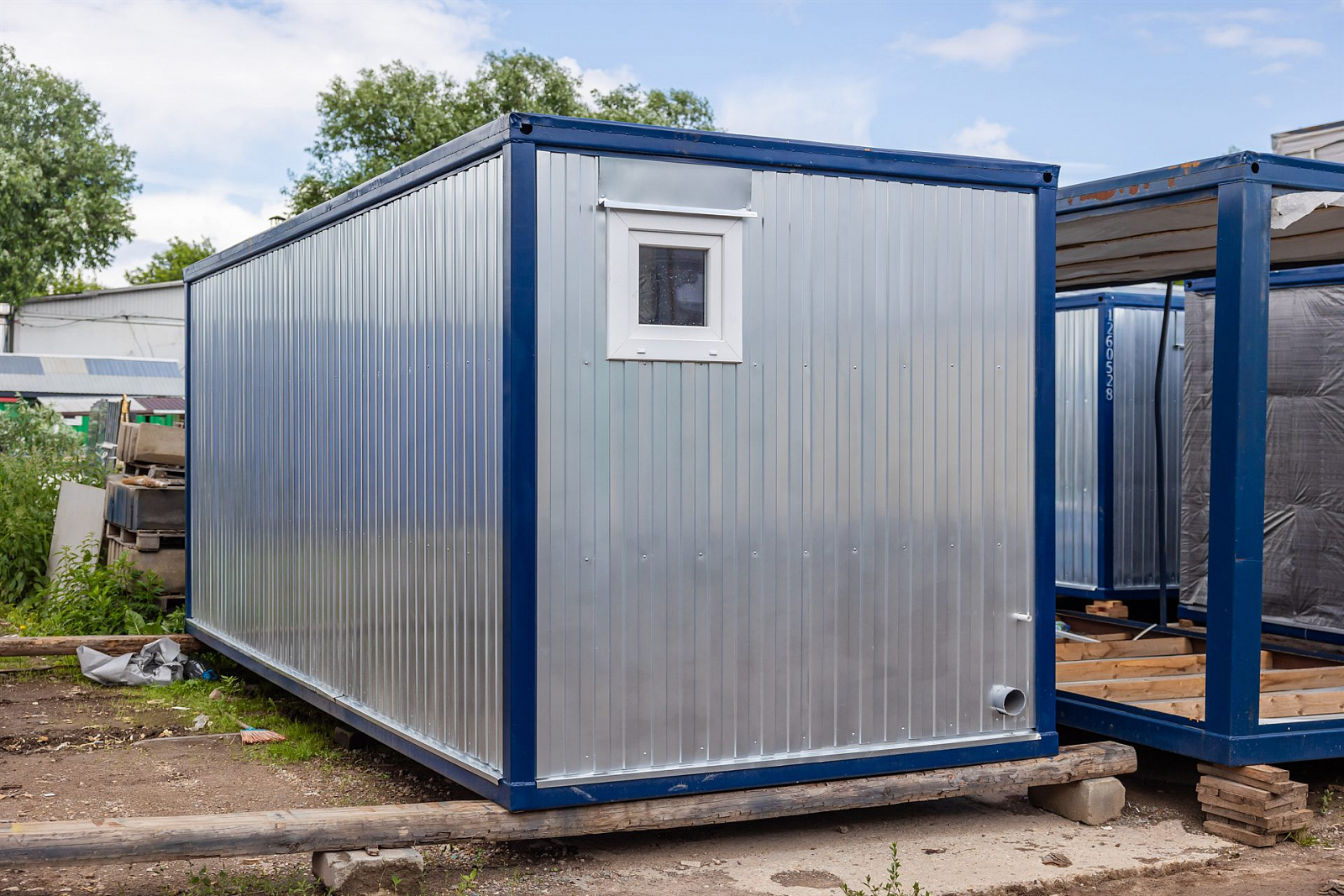

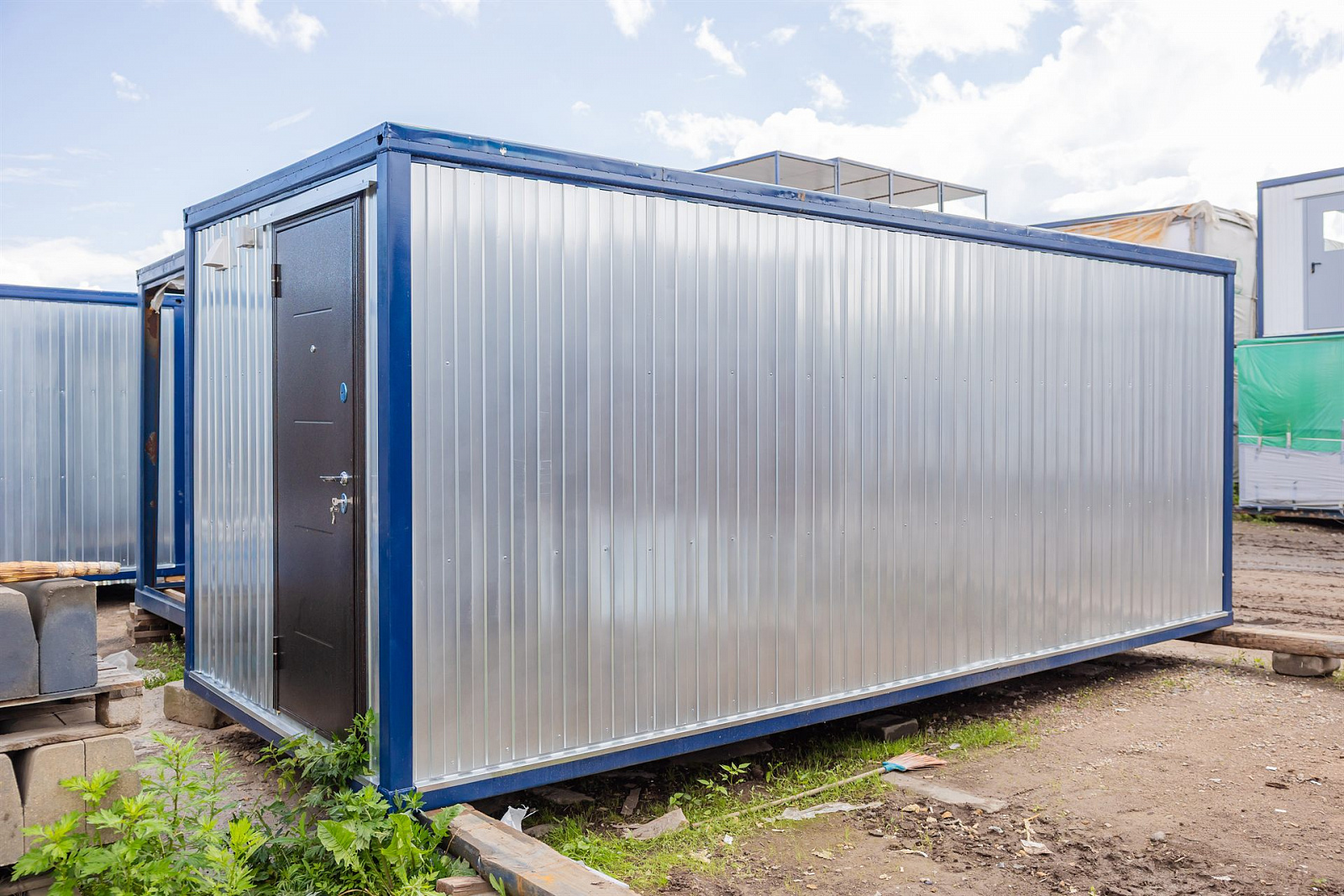

Несущая основа — сварной металлический каркас: основание из холодногнутого швеллера 100×50×3 мм, угловые стойки из уголка 90×90×3 мм, второстепенный каркас стен и потолка из обрезной доски 40×100 мм. Снаружи блок обшит оцинкованным проф. листом С8 0,4 мм без окраски — в синий окрашены только силовая обвязка и стойки. Крыша плоская сварная из металлического листа 0,8 мм, швы обработаны мастикой и эмалированы.

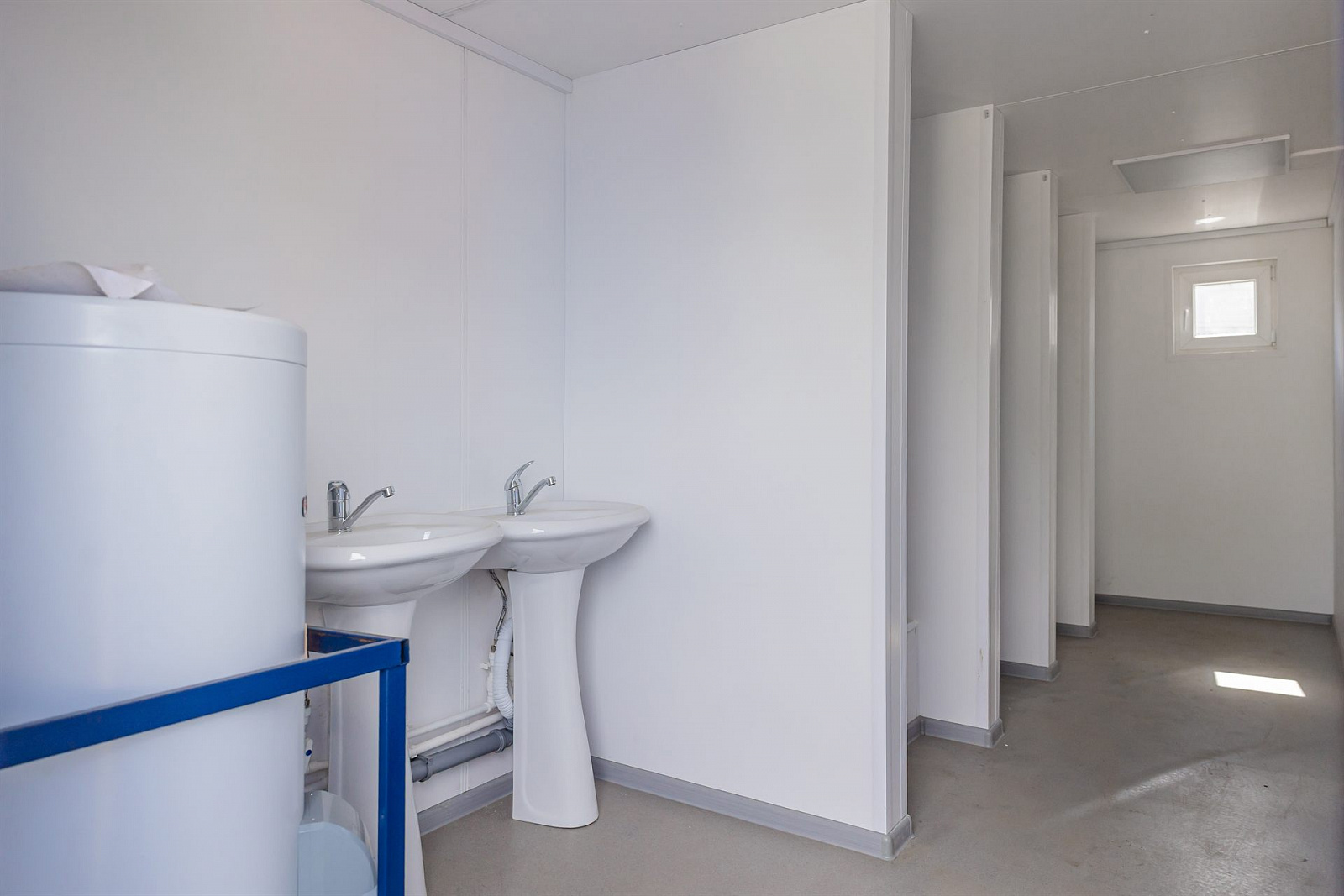

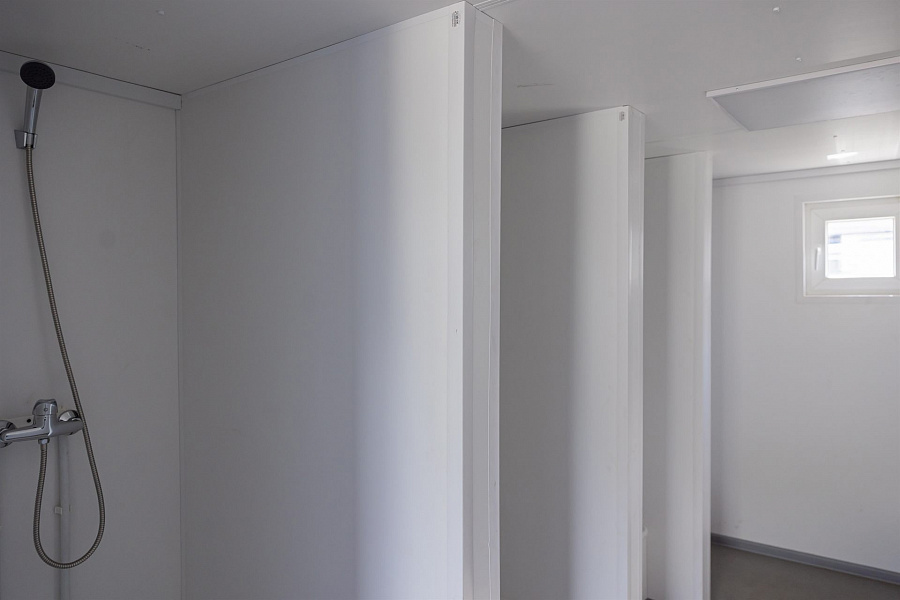

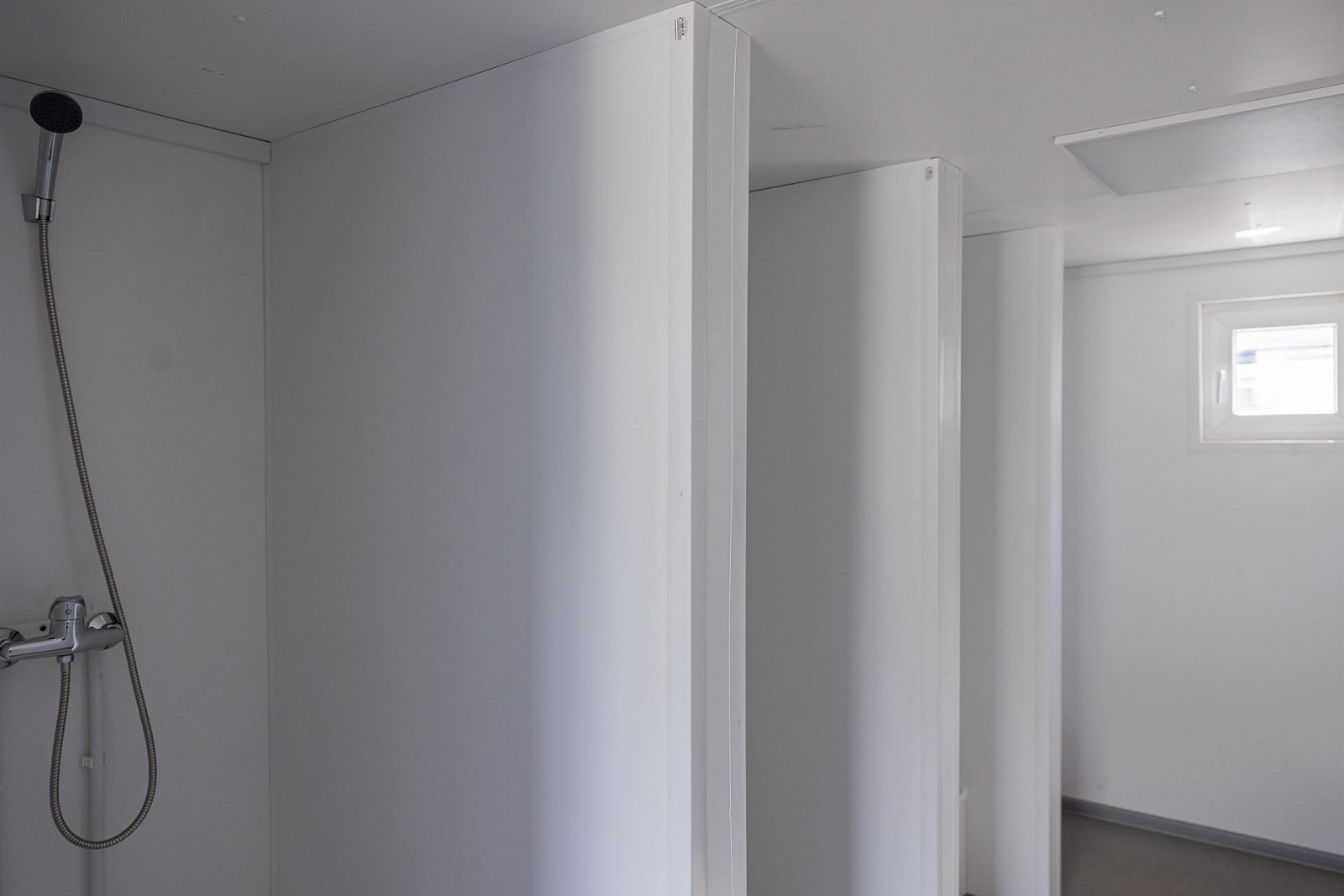

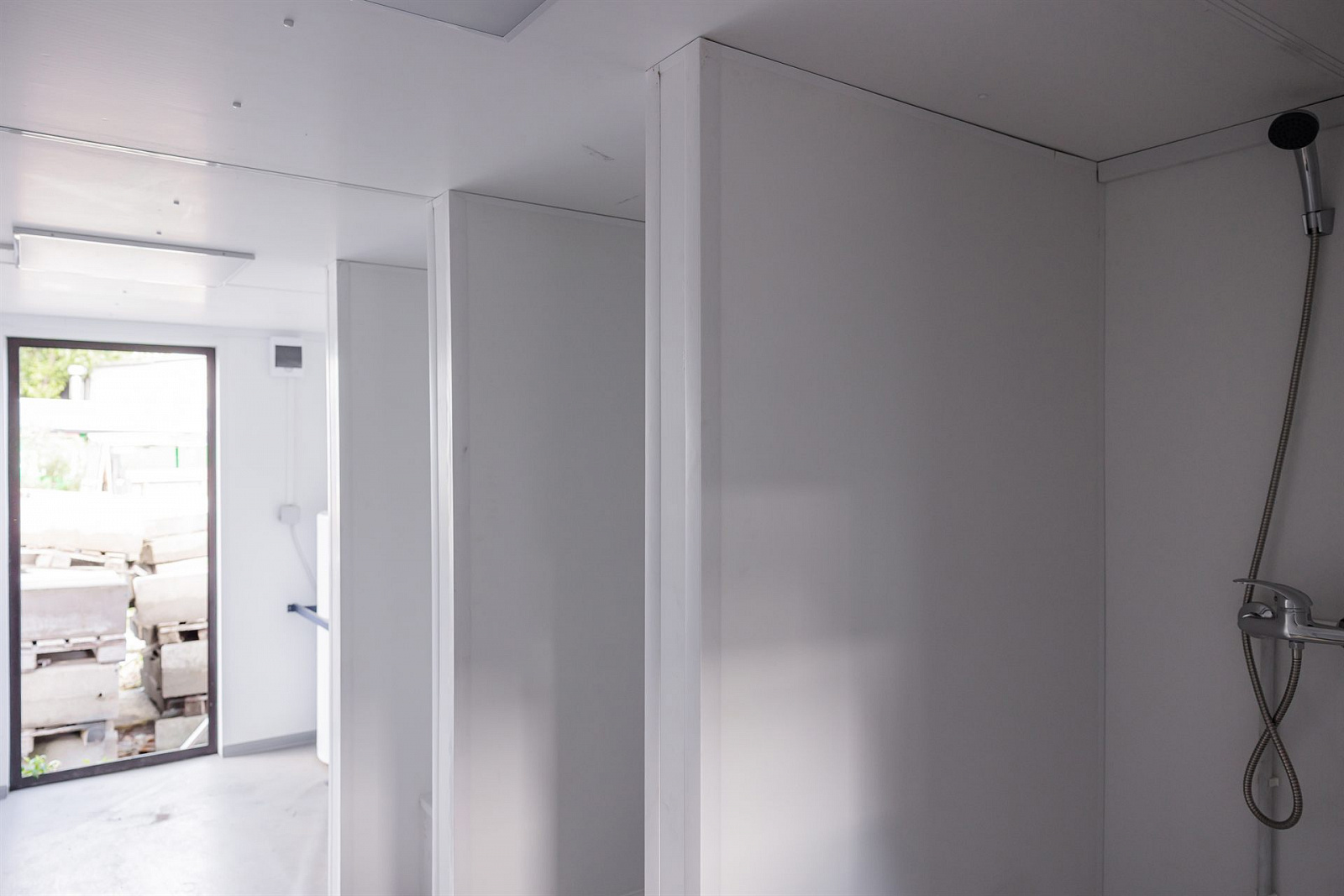

Стены, пол и потолок утеплены минеральной ватой 100 мм и закрыты пароизоляционной мембраной класса В. Пол набран по лагам из доски 40×100 мм с настилом обрезной доской 25×100 мм, финиш — бытовой линолеум. Внутри всё обшито белыми ПВХ-панелями по подложке из ОСБ, включая перегородки между кабинами: они подняты до потолка, но дверей нет — проёмы открыты в общий проход.

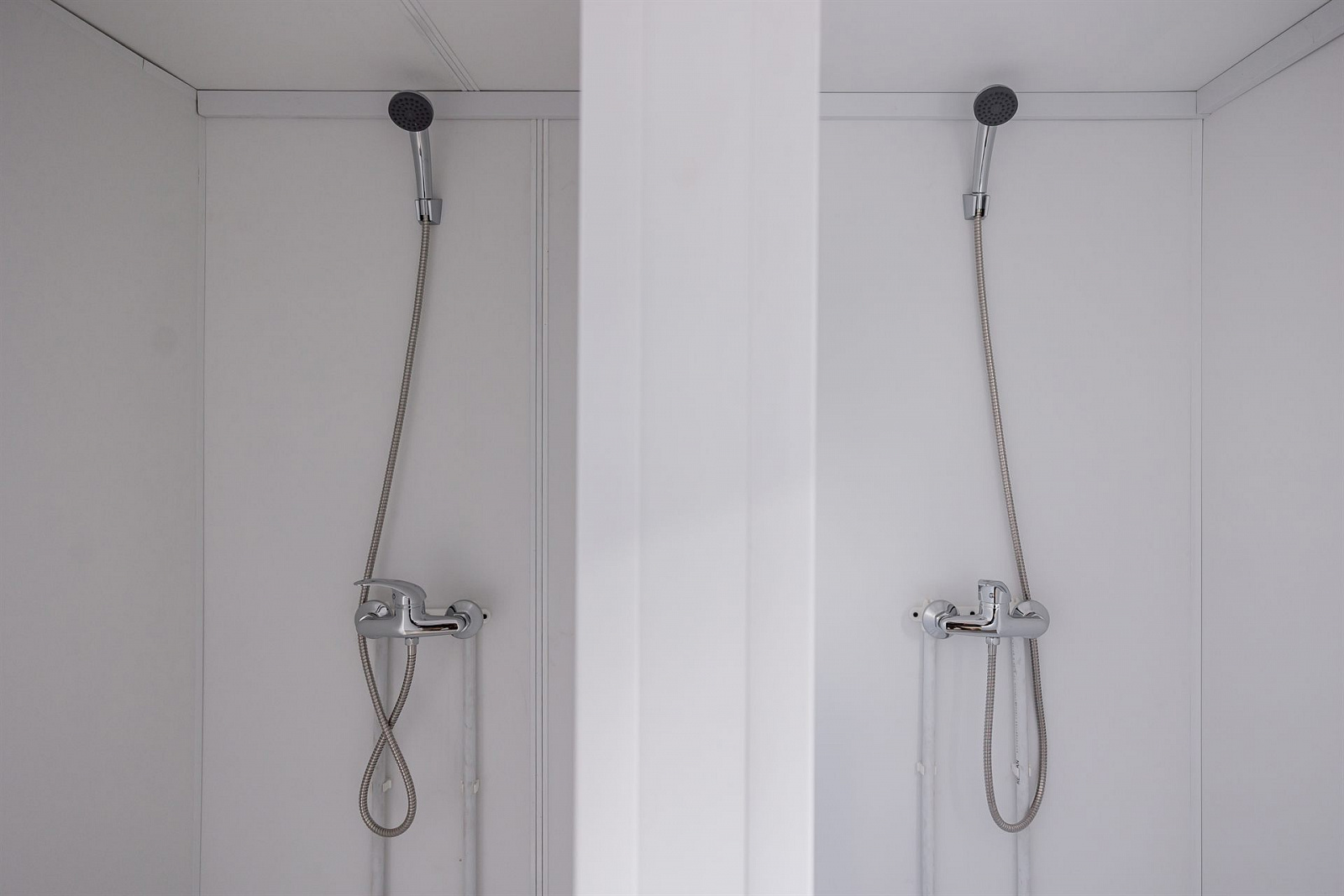

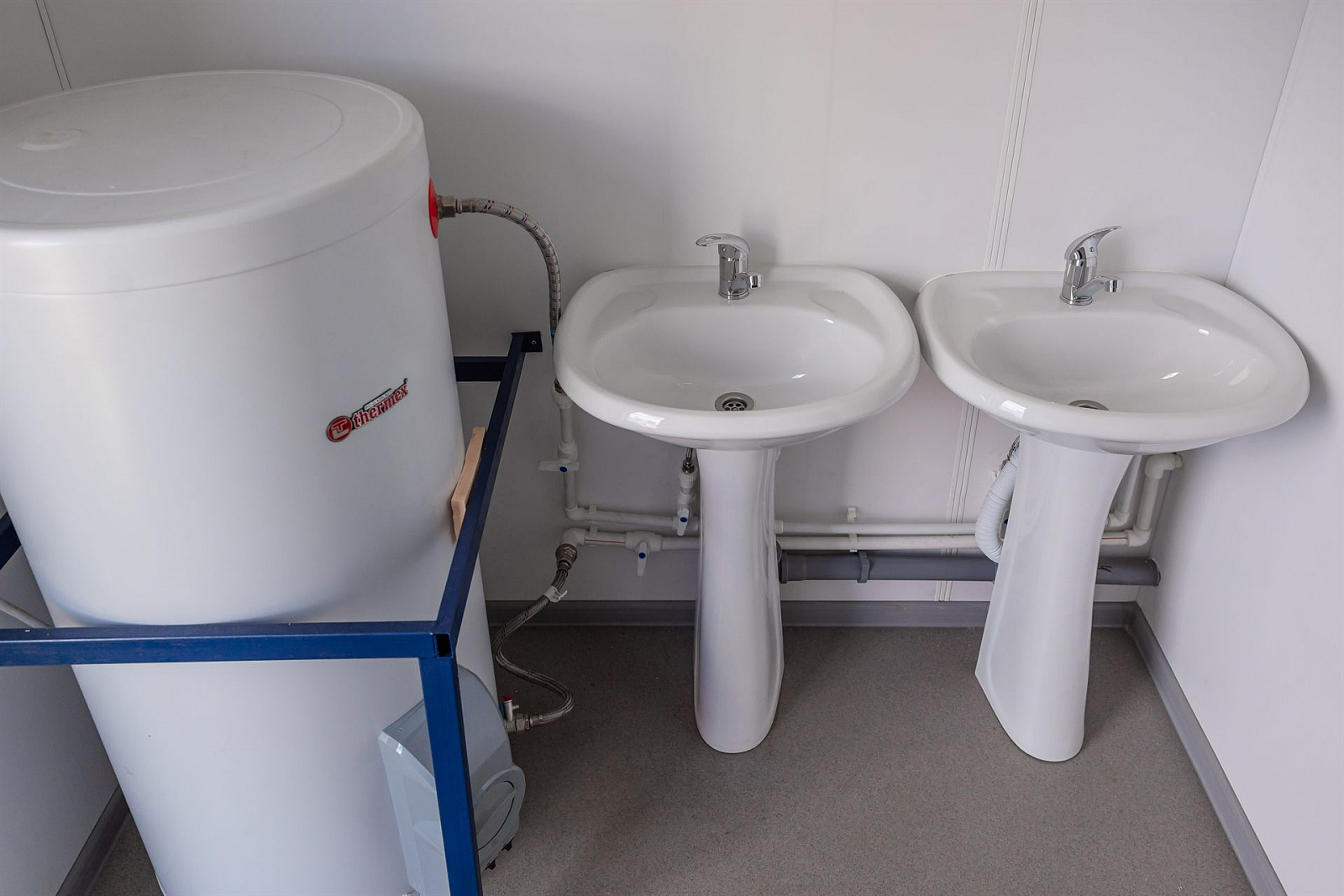

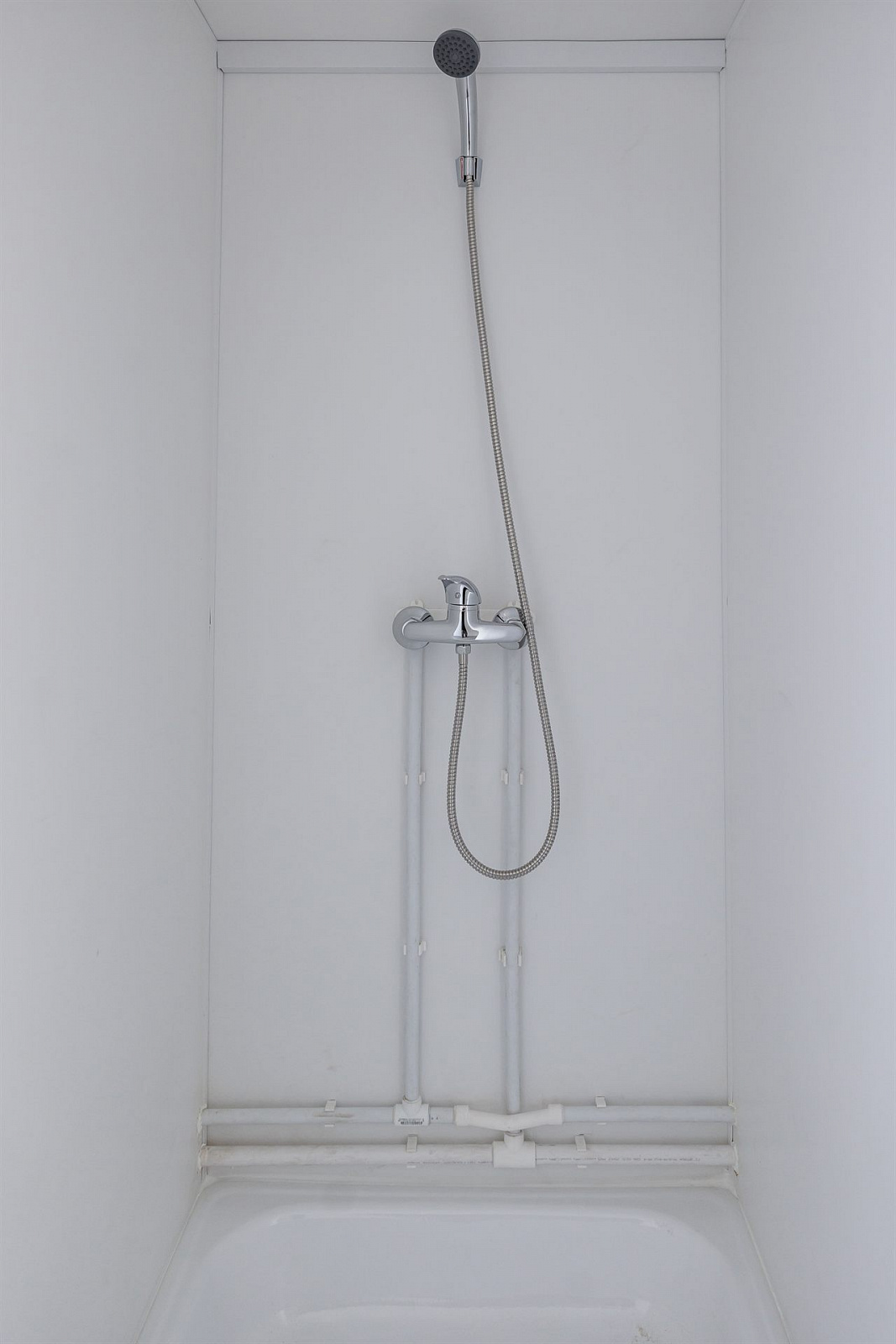

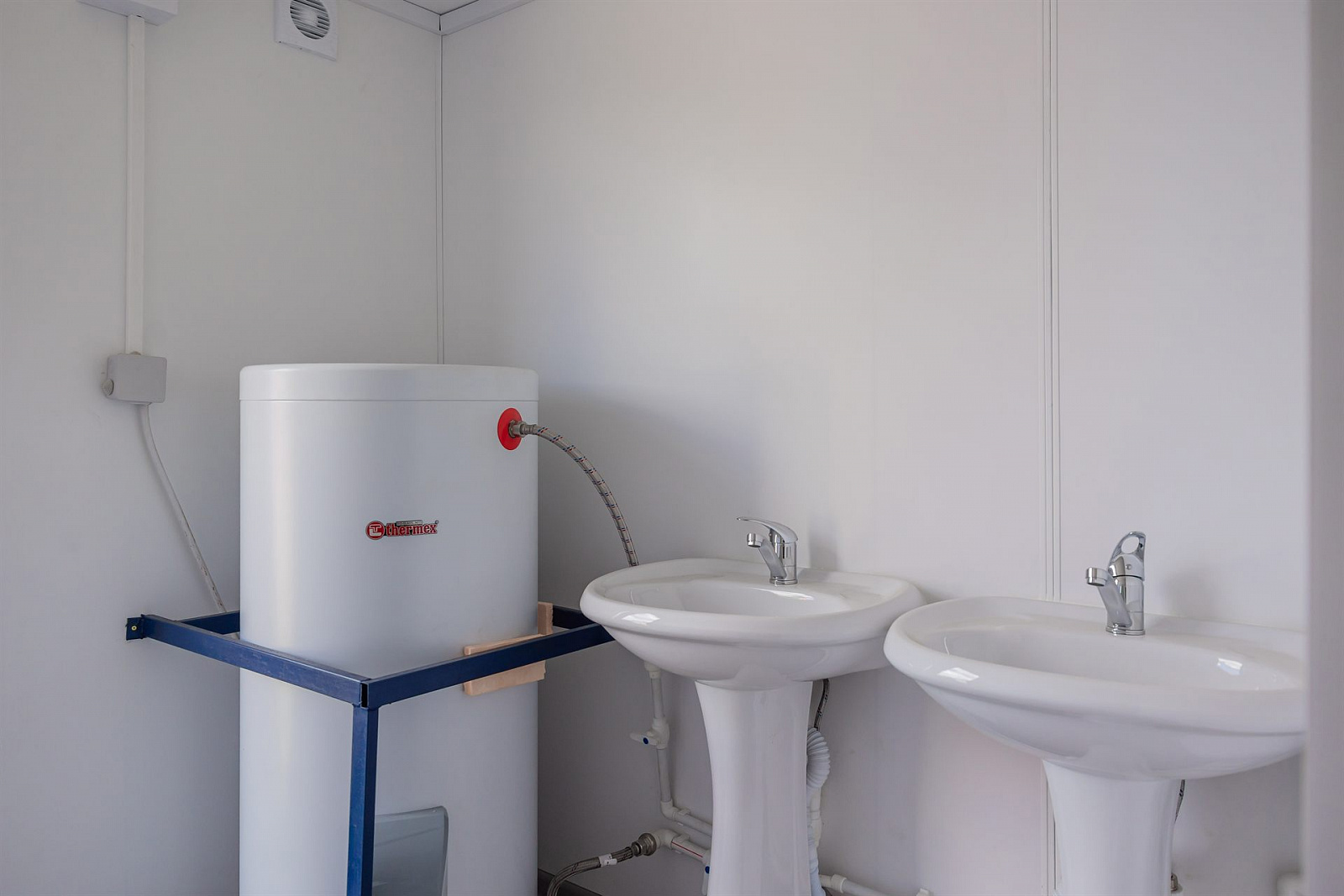

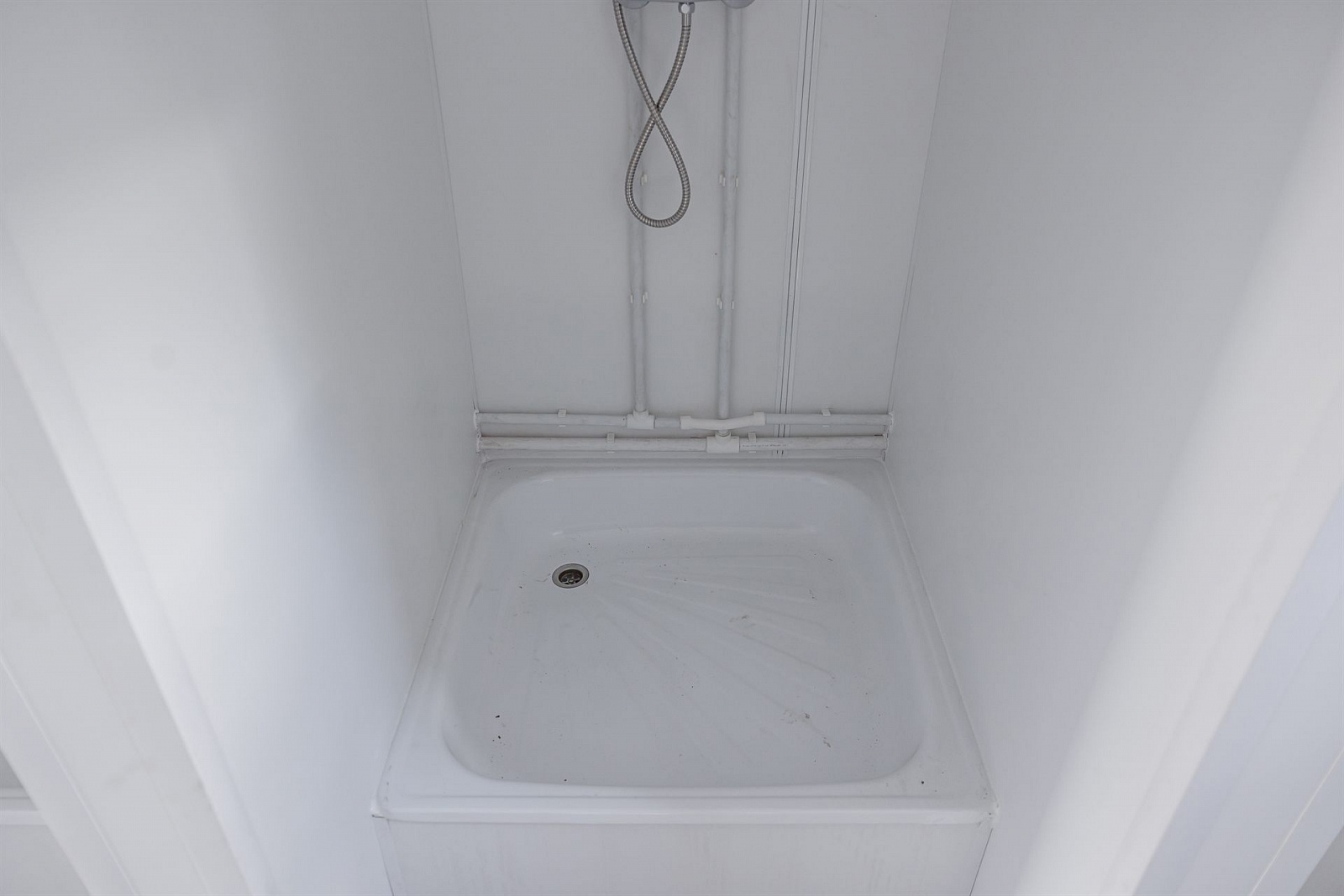

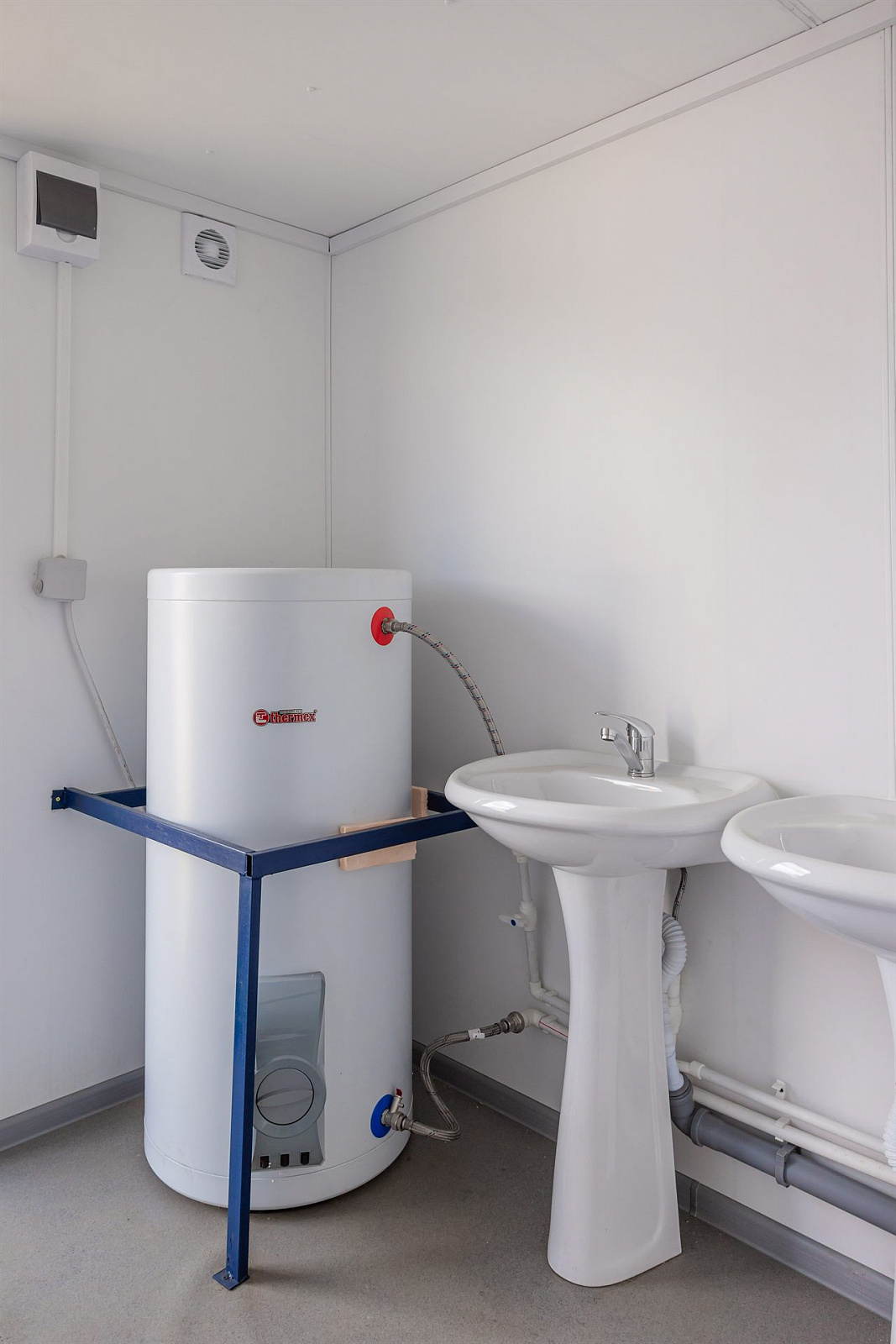

В каждой кабине эмалированный поддон 800×800 мм на подиуме и настенный смеситель с лейкой на гибком шланге, подводка — полипропиленом открыто по стене. Умывальники из санфаянса на пьедесталах со смесителями стоят у входа, рядом на полу — накопительный водонагреватель на шесть точек, от опрокидывания его держит сварная рама из уголка. Ввод воды и выпуск канализации выведены через торцевую стену.

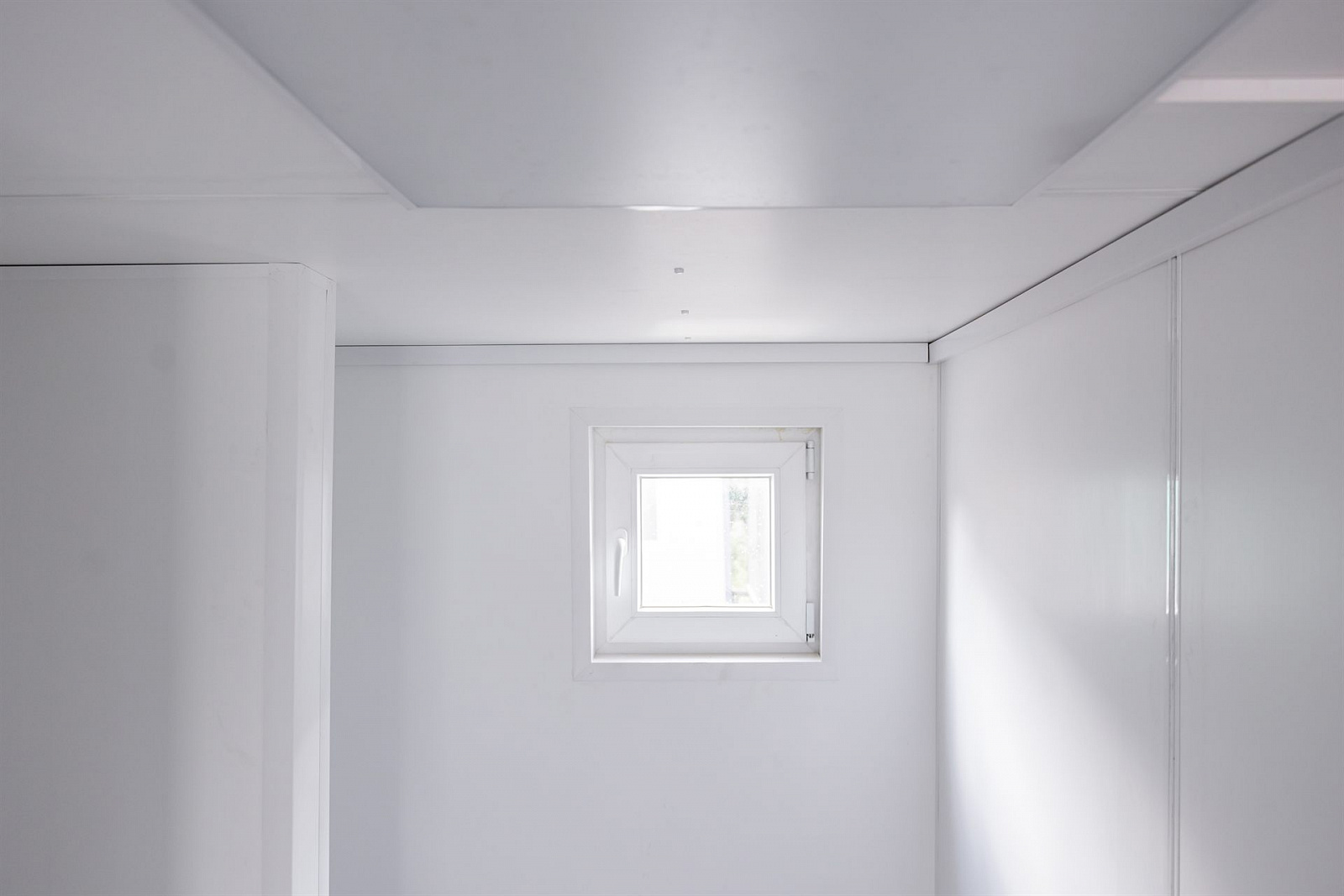

Вход закрывает стальная утеплённая дверь 860×2050 мм с двумя замками, в торце блока; противоположный торец освещает поворотное окно ПВХ 550×550 мм с однокамерным стеклопакетом. Электрика собрана в кабель-канале с УЗО: розетки кабелем ВВГнг(А)-LS 3×2,5 под автоматом 16 А, освещение 3×1,5 под автоматом 10 А, два светодиодных светильника, две двойные розетки и выключатель. В зоне умывальников под потолком выведены вентиляционные решётки.
