Санитарный модуль 2 × 2 метра с туалетом, писсуаром и умывальником

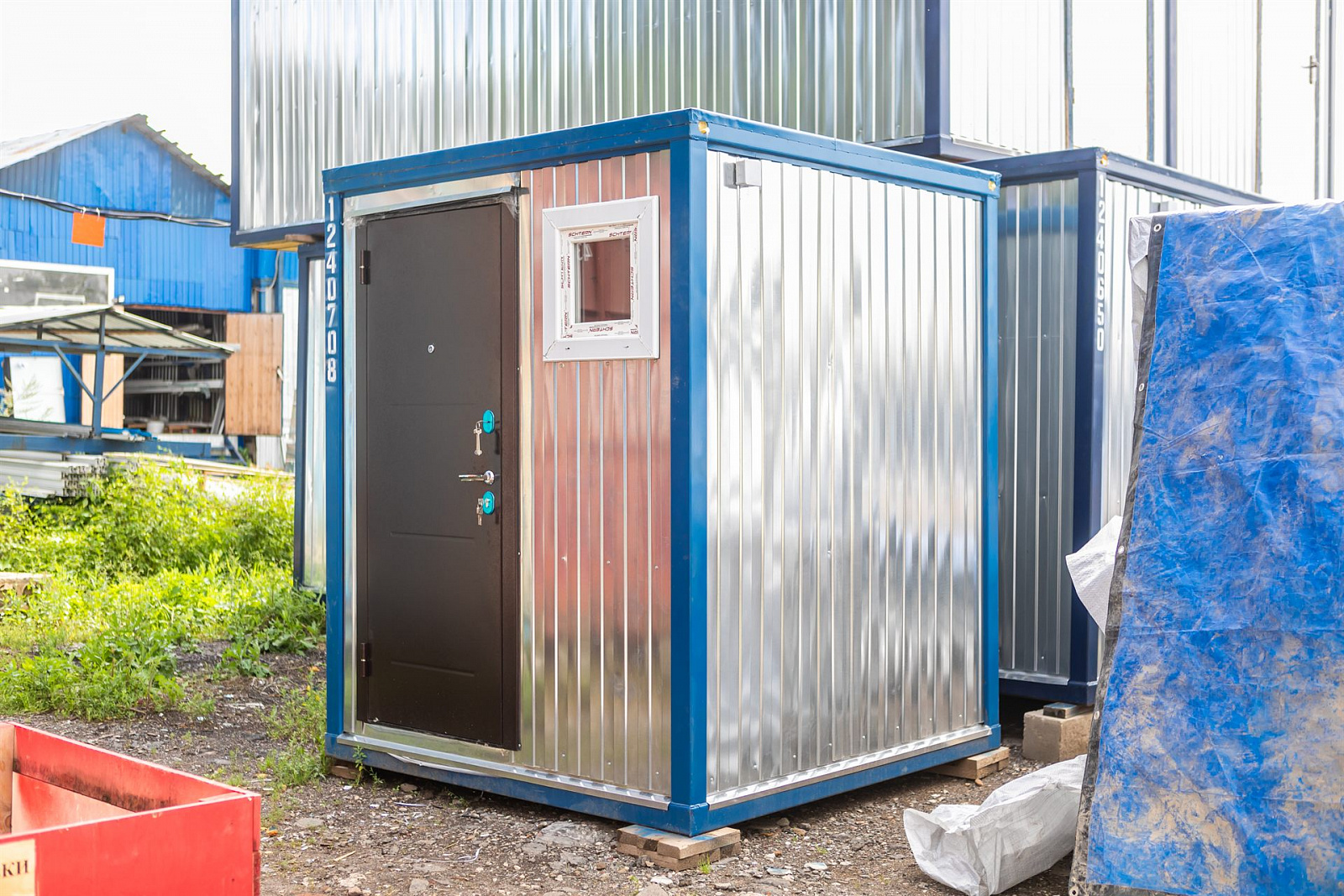

Санитарный модуль собран на базе одного блок-контейнера 2,0 × 2,0 метра при высоте 2,4 метра: пятно застройки и общая площадь — 4 м². Внутри квадрат разделён перегородкой — в дальнем углу выгорожена туалетная кабина с унитазом, оставшаяся часть отведена под писсуар и умывальник. Блок выставлен по уровню на деревянные подкладки, без фундамента.

Несущая основа — сварной металлический каркас: основание из холодногнутого швеллера 100×50×3 мм, угловые стойки из уголка 90×90×3 мм, второстепенный каркас из обрезной доски 40×100 мм. Снаружи блок обшит оцинкованным профлистом С8 толщиной 0,4 мм без окраски, окрашена только силовая обвязка каркаса — в синий. Крыша плоская сварная из металлического листа 0,8 мм, швы обработаны мастикой и эмалированы.

Стены, пол и потолок утеплены минеральной ватой 100 мм под пароизоляционной мембраной класса В. Пол набран по лагам 40×100 мм: черновой настил доской 25×100 мм, чистовой слой ОСБ 15 мм, финиш — бытовой линолеум 1,5–2 мм с рисунком под доску. Стены и потолок обшиты ПВХ-панелями с фактурой под белёное дерево по подложке из OSB, стыки закрыты уголками, по низу — серый плинтус.

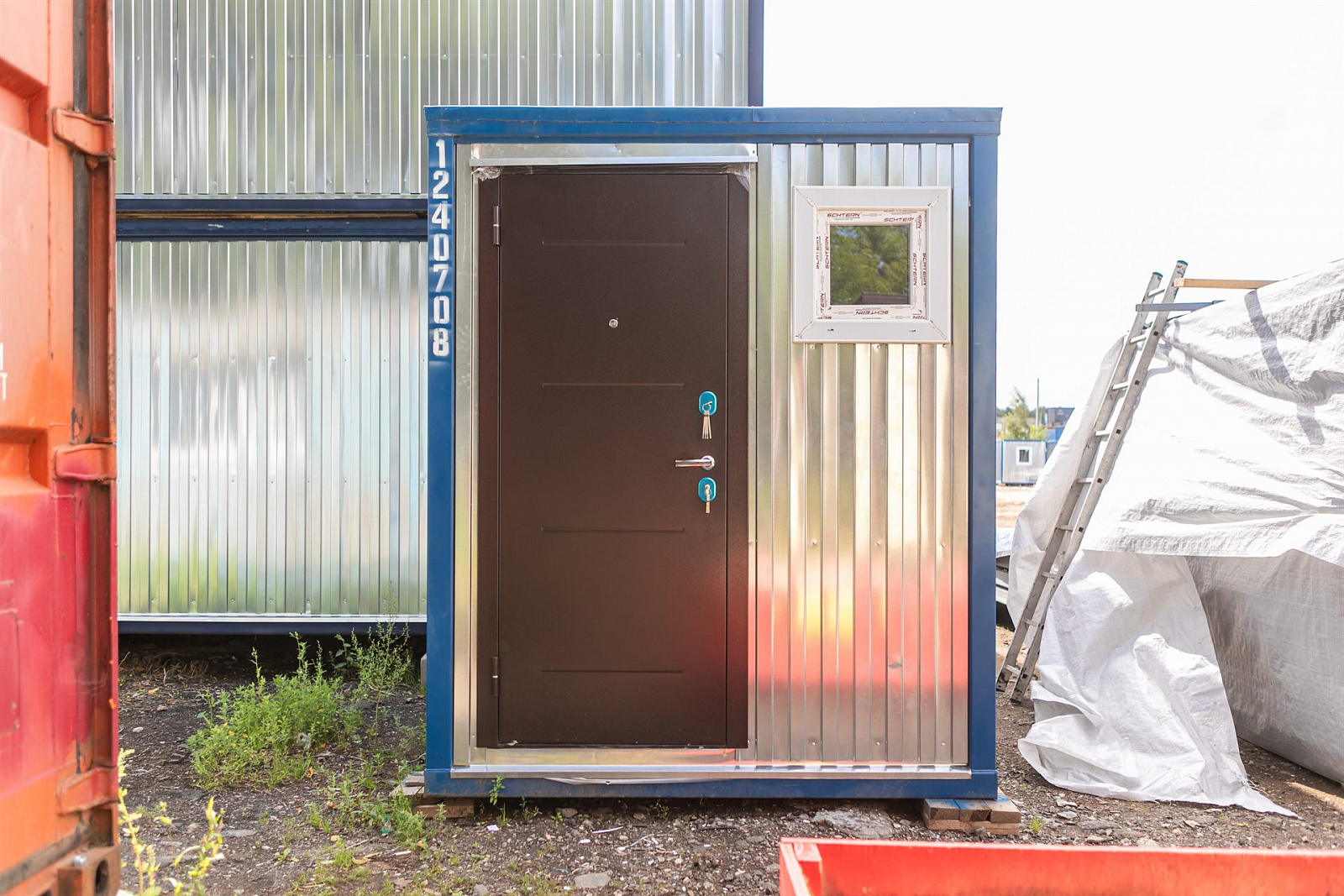

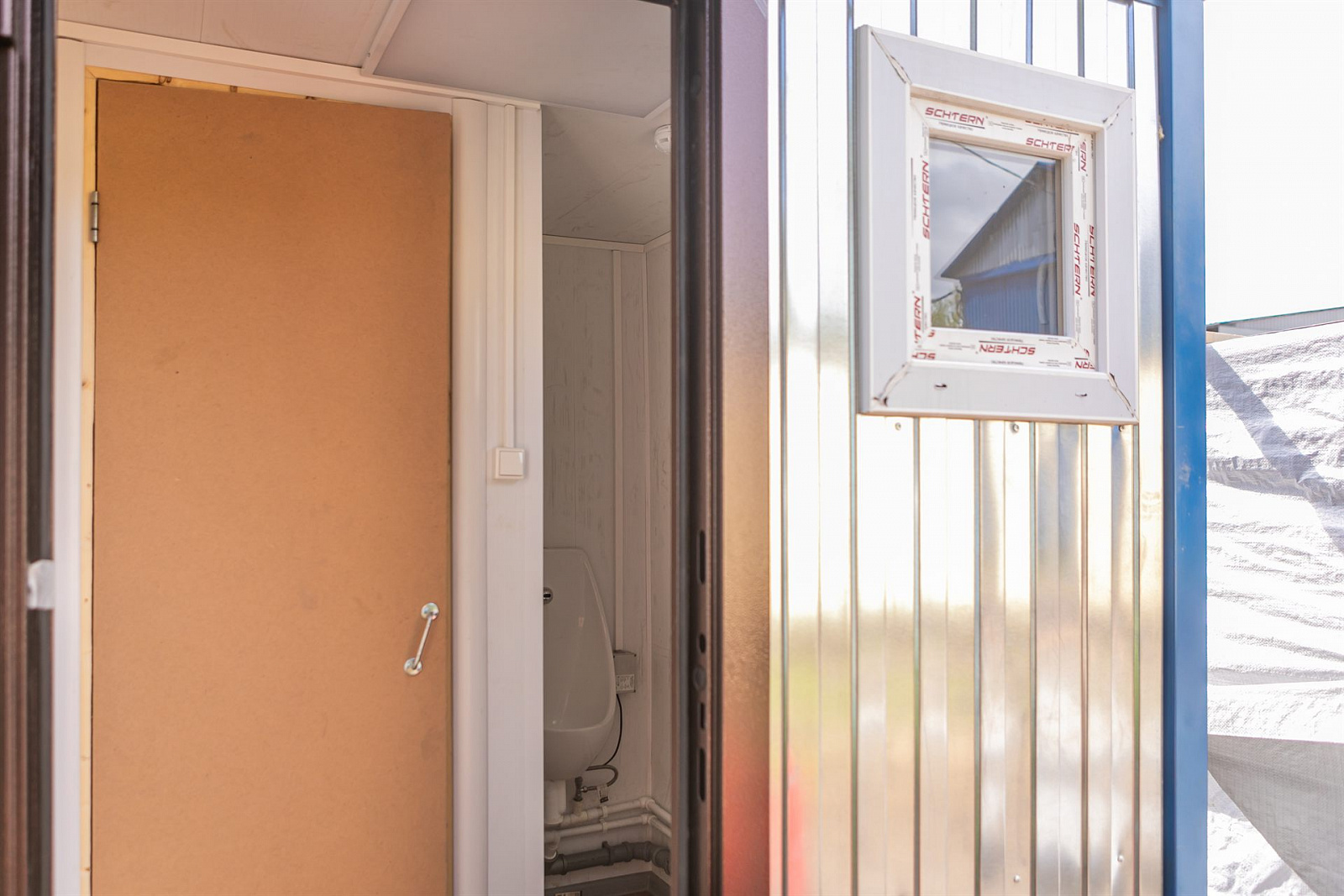

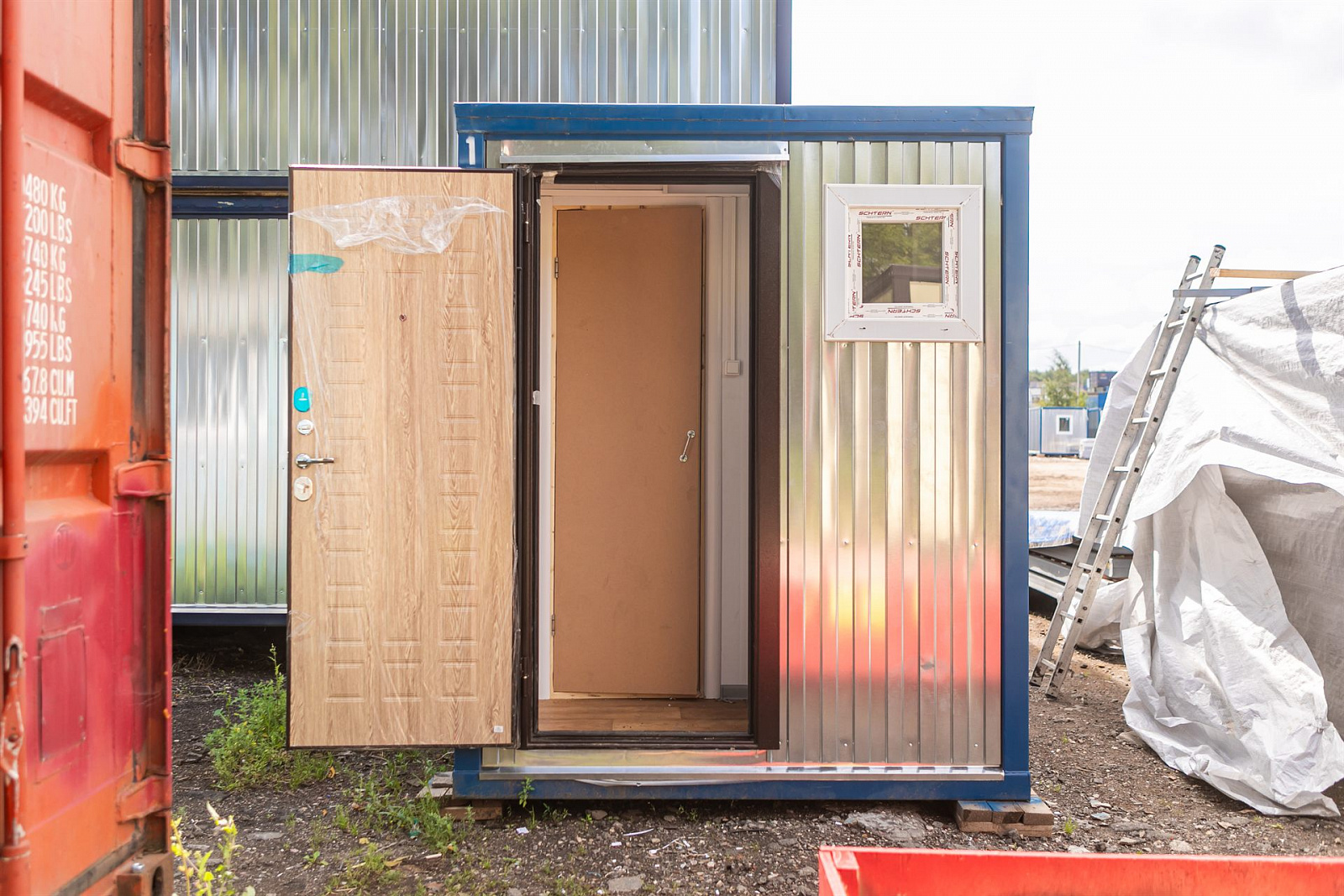

Вход закрывает стальная утеплённая дверь 860×2050 мм: полотно 66 мм, два контура уплотнения, ригельный и дополнительный замки, снаружи коричневое, изнутри с накладкой под светлое дерево. В туалетную кабину ведёт оргалитовая дверь без замка с ручкой-скобой. Рядом с входом на том же фасаде — поворотное окно ПВХ 550×550 мм с однокамерным стеклопакетом.

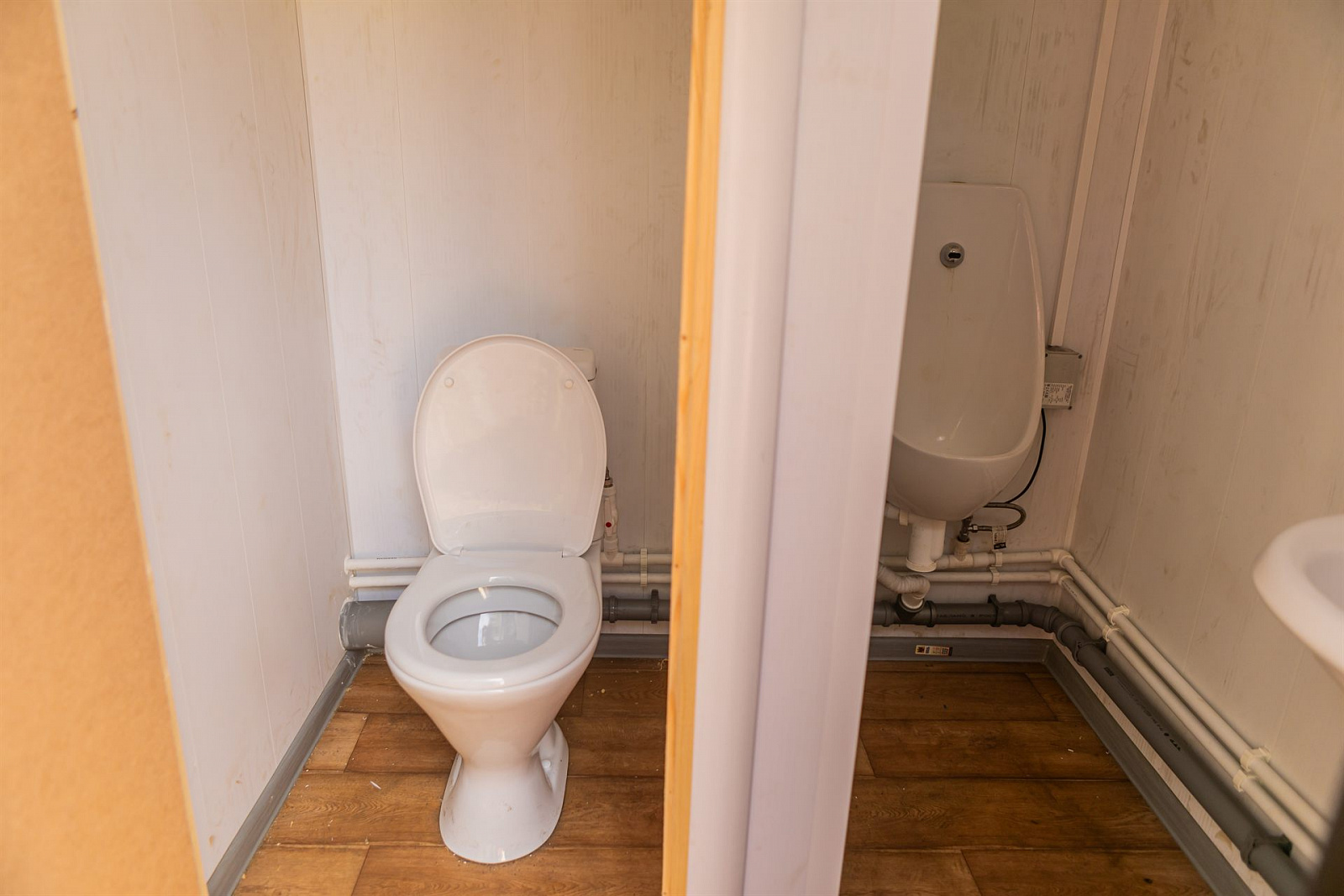

Сантехника — напольный унитаз, умывальник из санфаянса со смесителем и подвесной писсуар с датчиком смыва: на стене рядом — электрический блок, от него кабель идёт к клапану на подводке. Вода разведена полипропиленом по стенам, канализация — серой трубой у пола; на боковую стену выведены два патрубка водопровода и канализационный выпуск. Электрика собрана в кабель-канале: ВВГнг(А)-LS 2×2,5 на розетки с автоматом 16 А и 2×1,5 на освещение с автоматом 10 А, светодиодный светильник, выключатель и две двойные розетки.
