Синий санитарный модуль с тремя отдельными входами

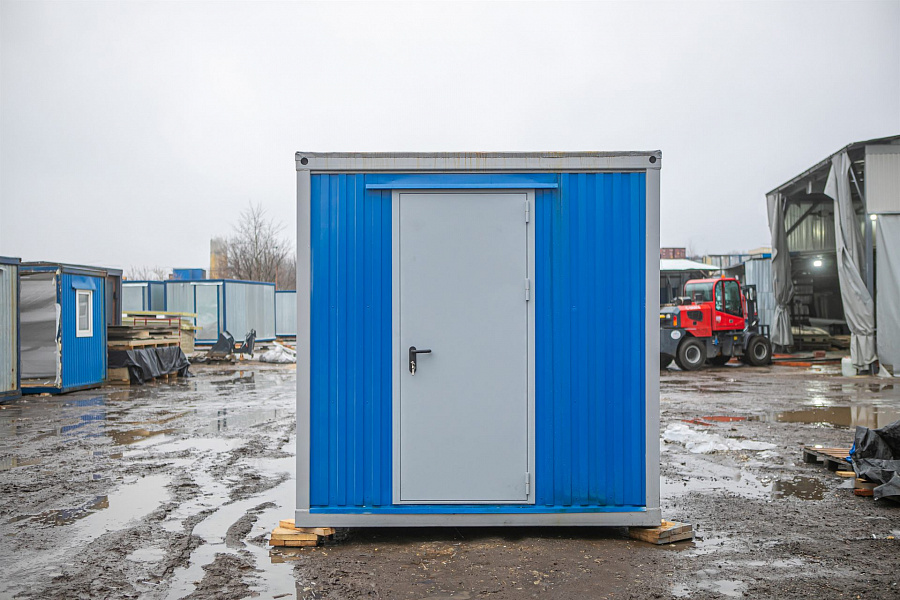

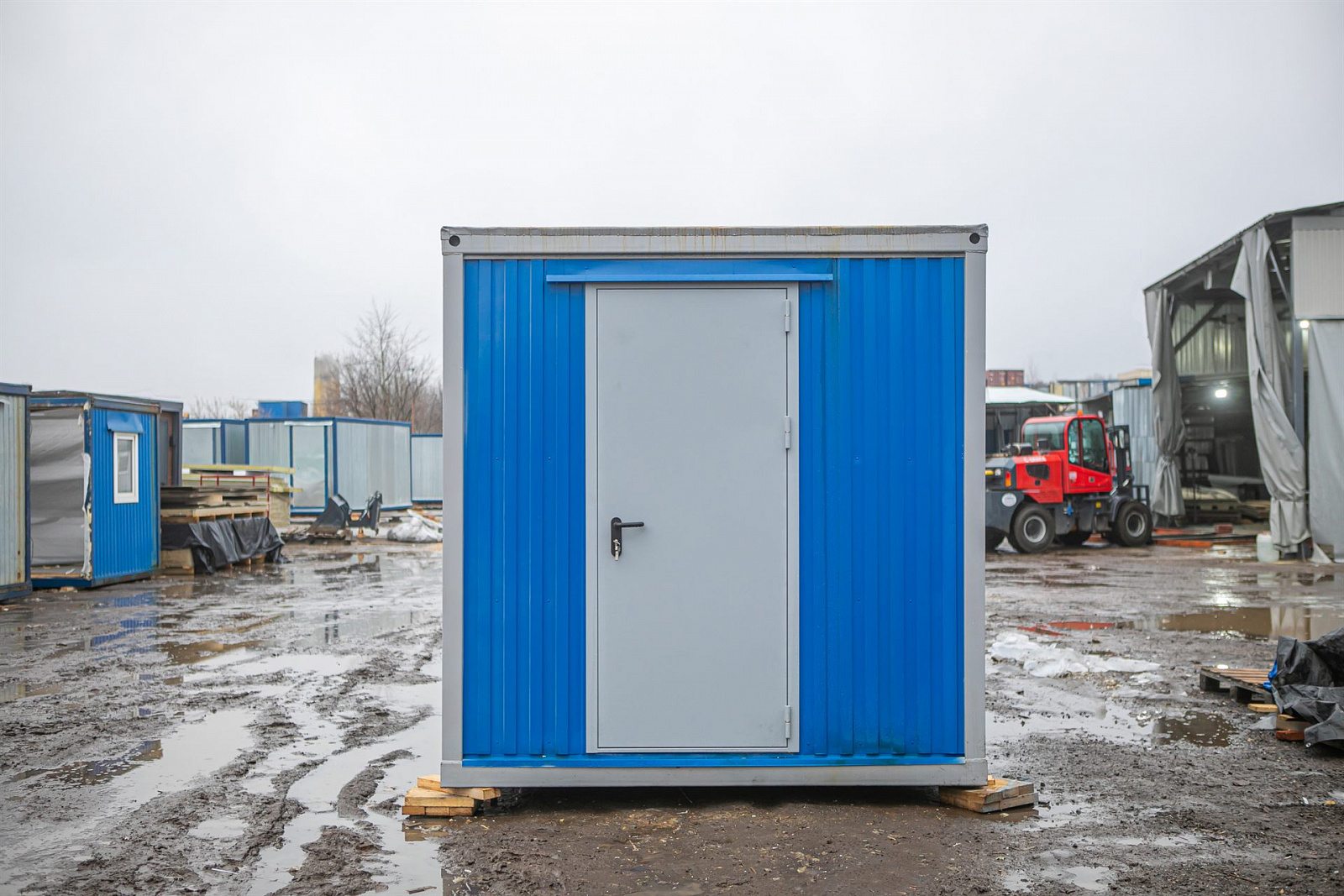

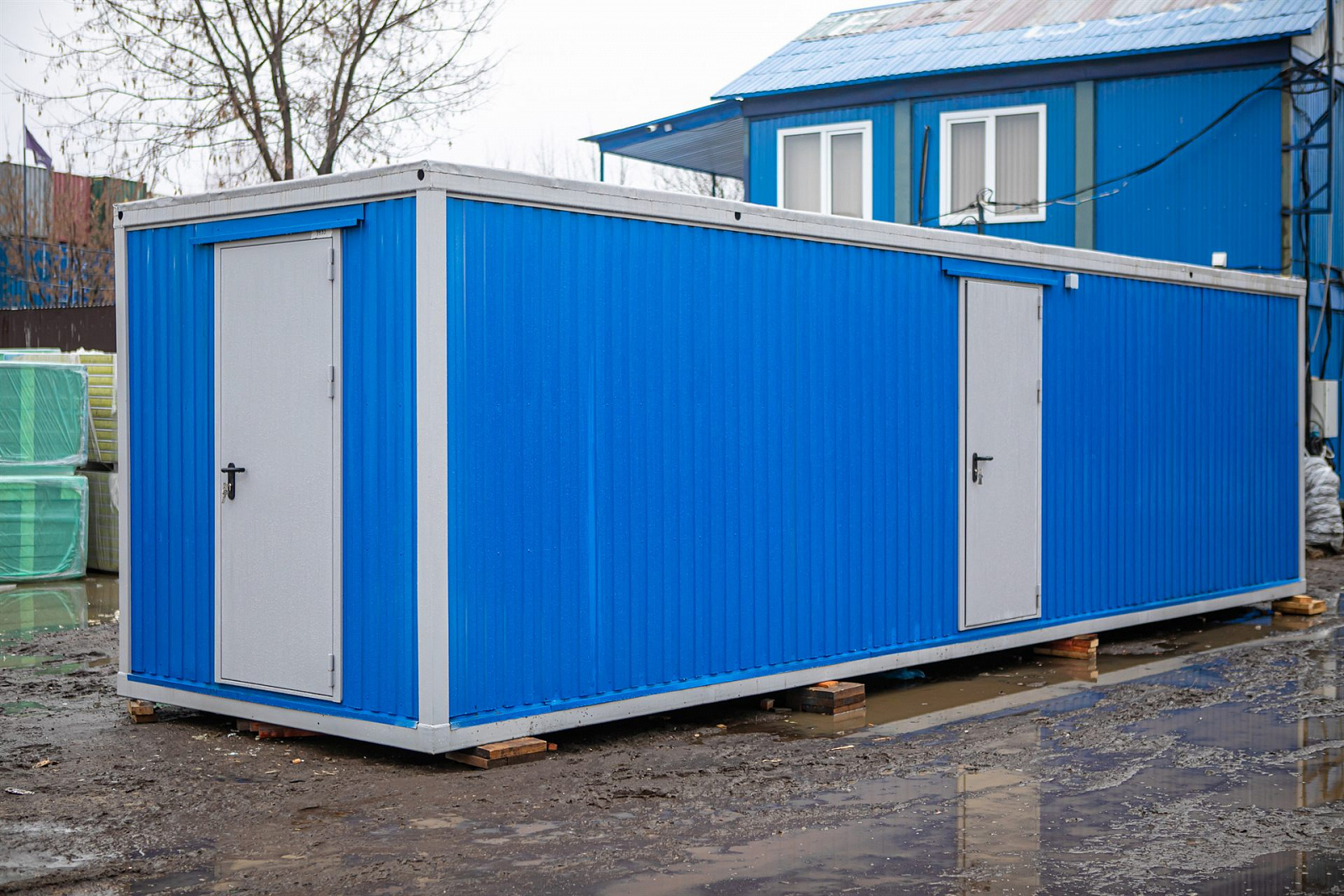

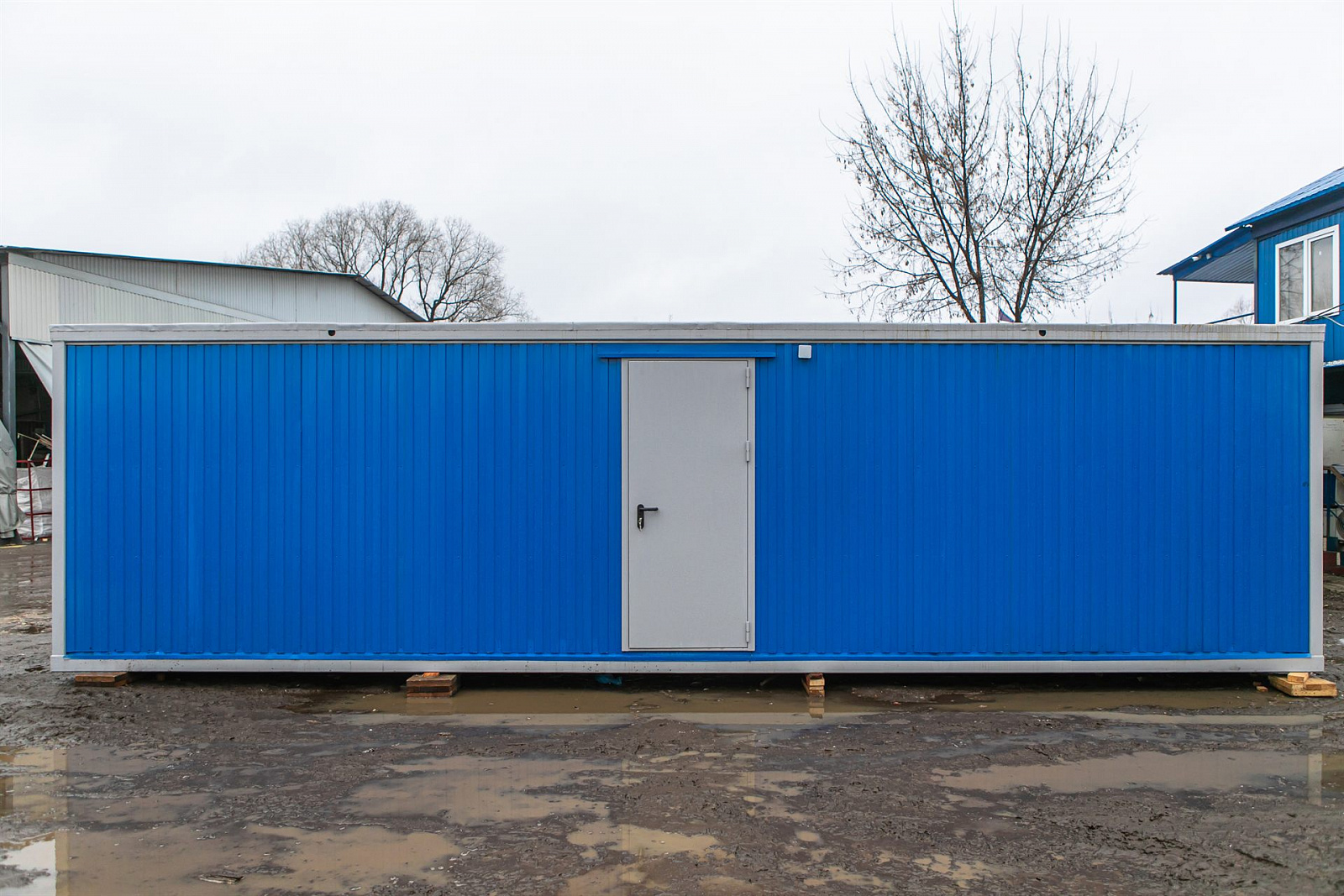

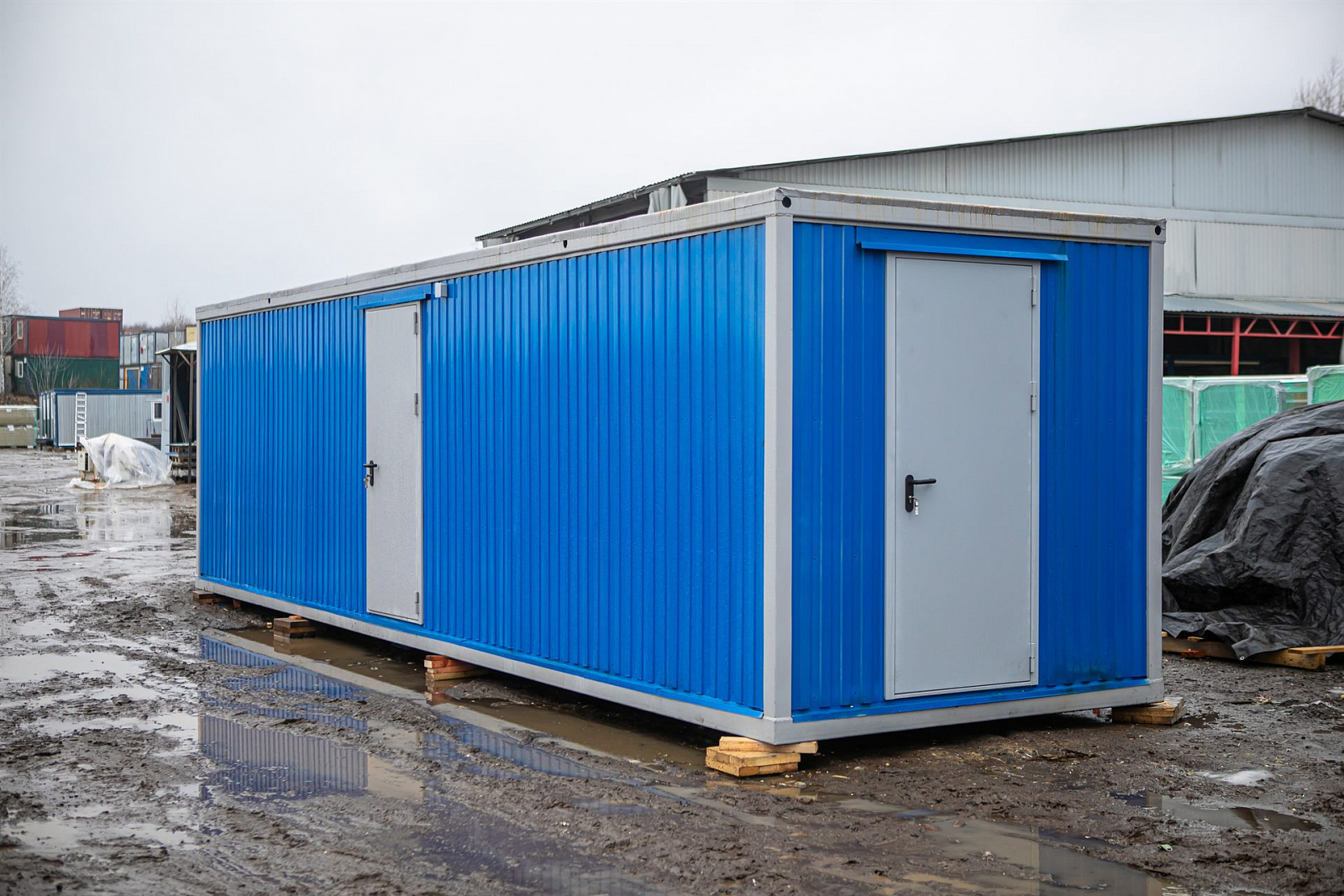

Санитарный модуль длиной девять метров разделён на три отсека, и у каждого свой вход с улицы: две двери врезаны в торцы блока, третья стоит ближе к середине длинной глухой стены. Снаружи попасть из одного отсека в другой нельзя — каждый открывается только своей дверью. Габарит блока — 9,0 × 2,4 метра при высоте 2,4 метра, площадь — 21,6 м².

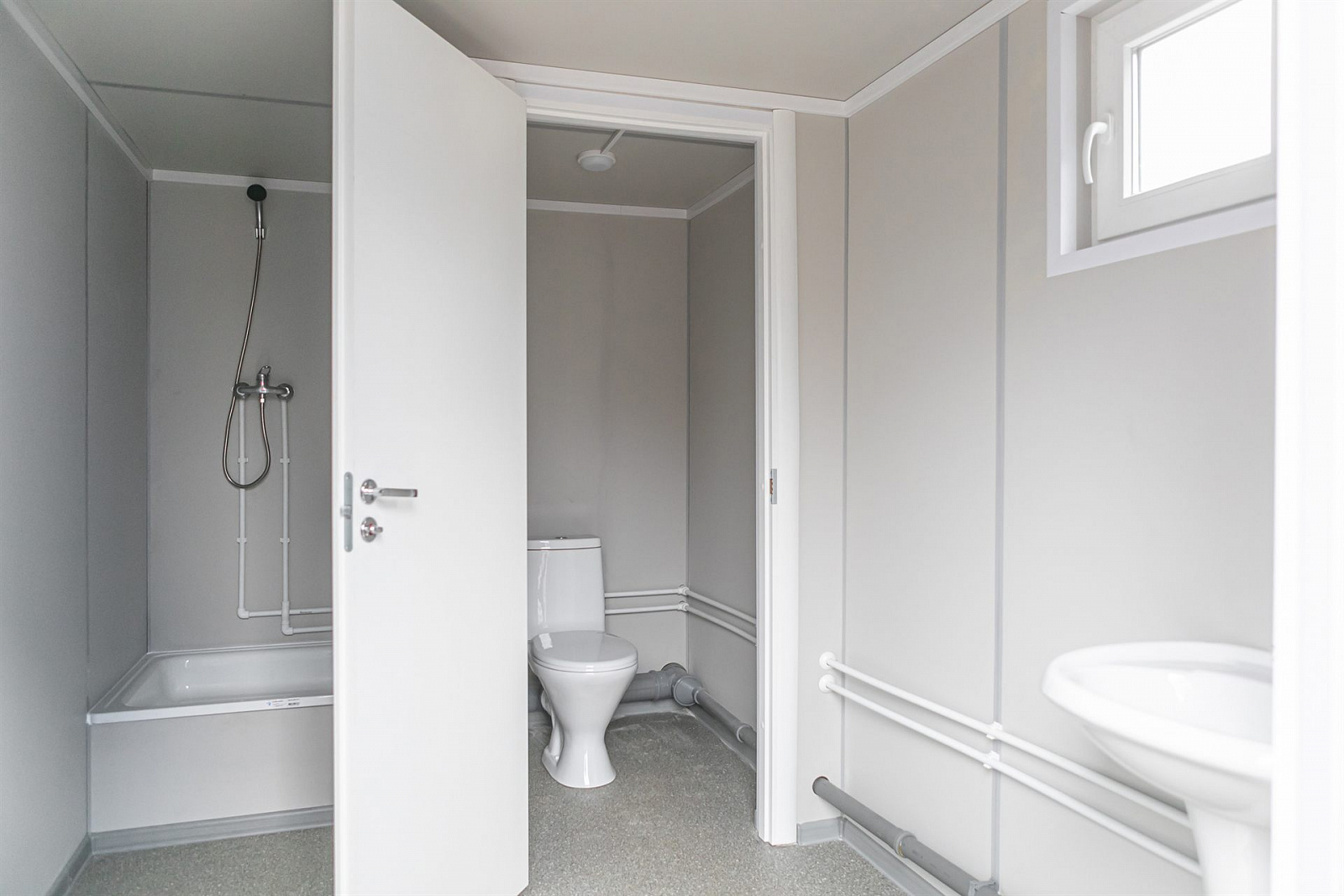

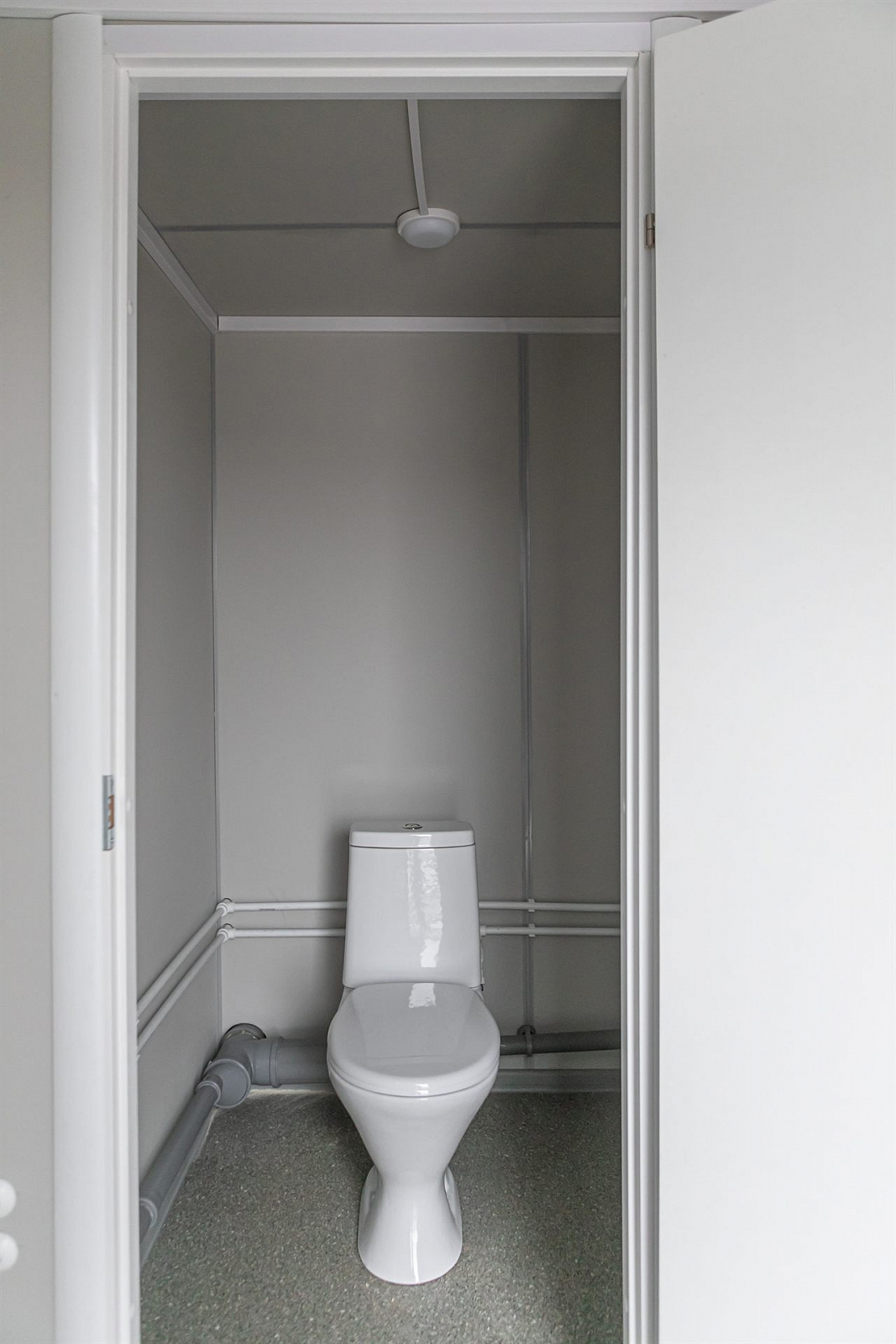

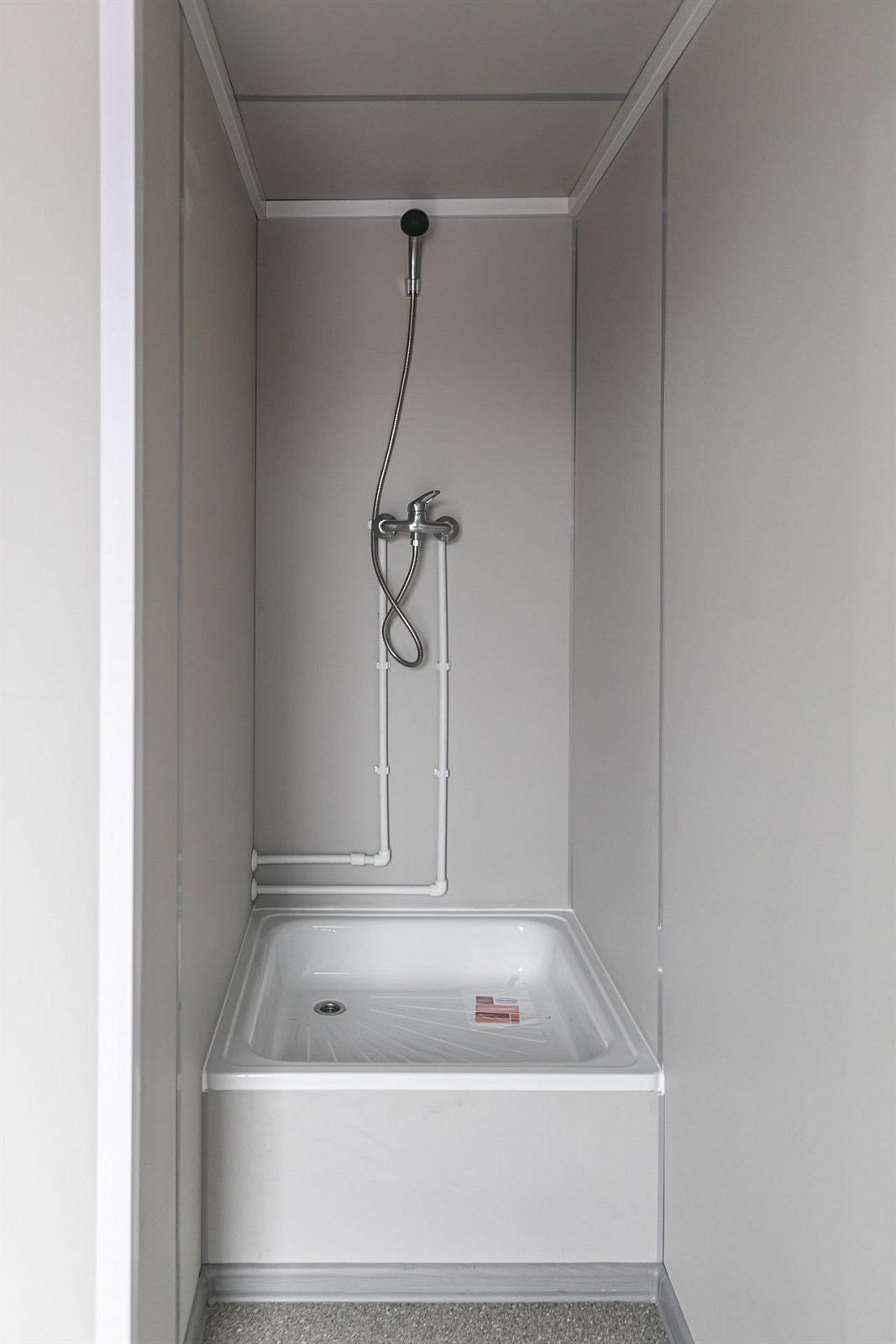

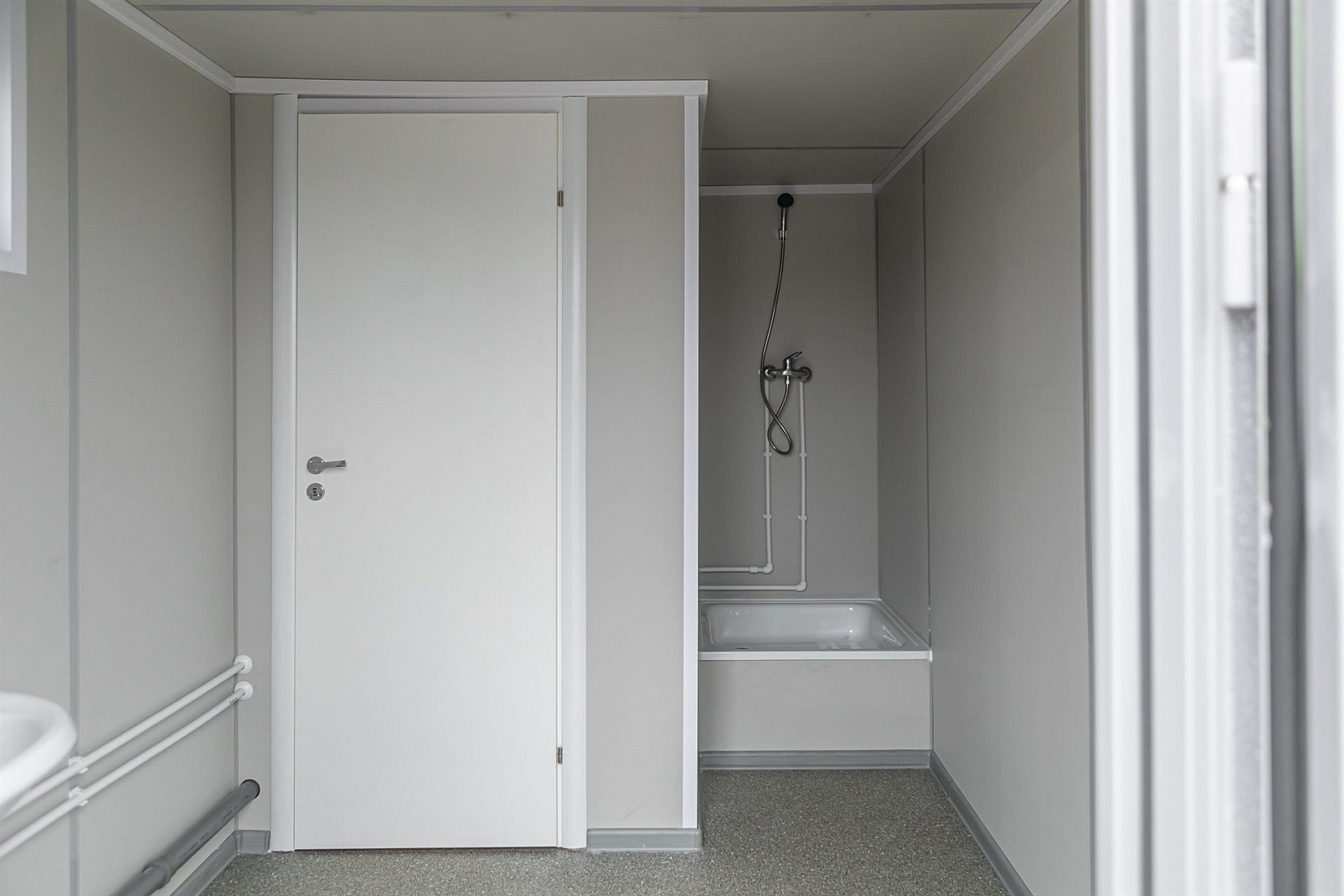

Основной отсек отдан под санузел. У стены выгорожена душевая ниша с эмалированным поддоном 800×800 мм: настенный смеситель, лейка на гибком шланге, подводка открыто полипропиленом. Унитаз «Компакт» вынесен в отдельную кабину за дверью МДФ 870×2050 мм — единственной межкомнатной в модуле. Умывальник из санфаянса со смесителем — у противоположной стены, под окном.

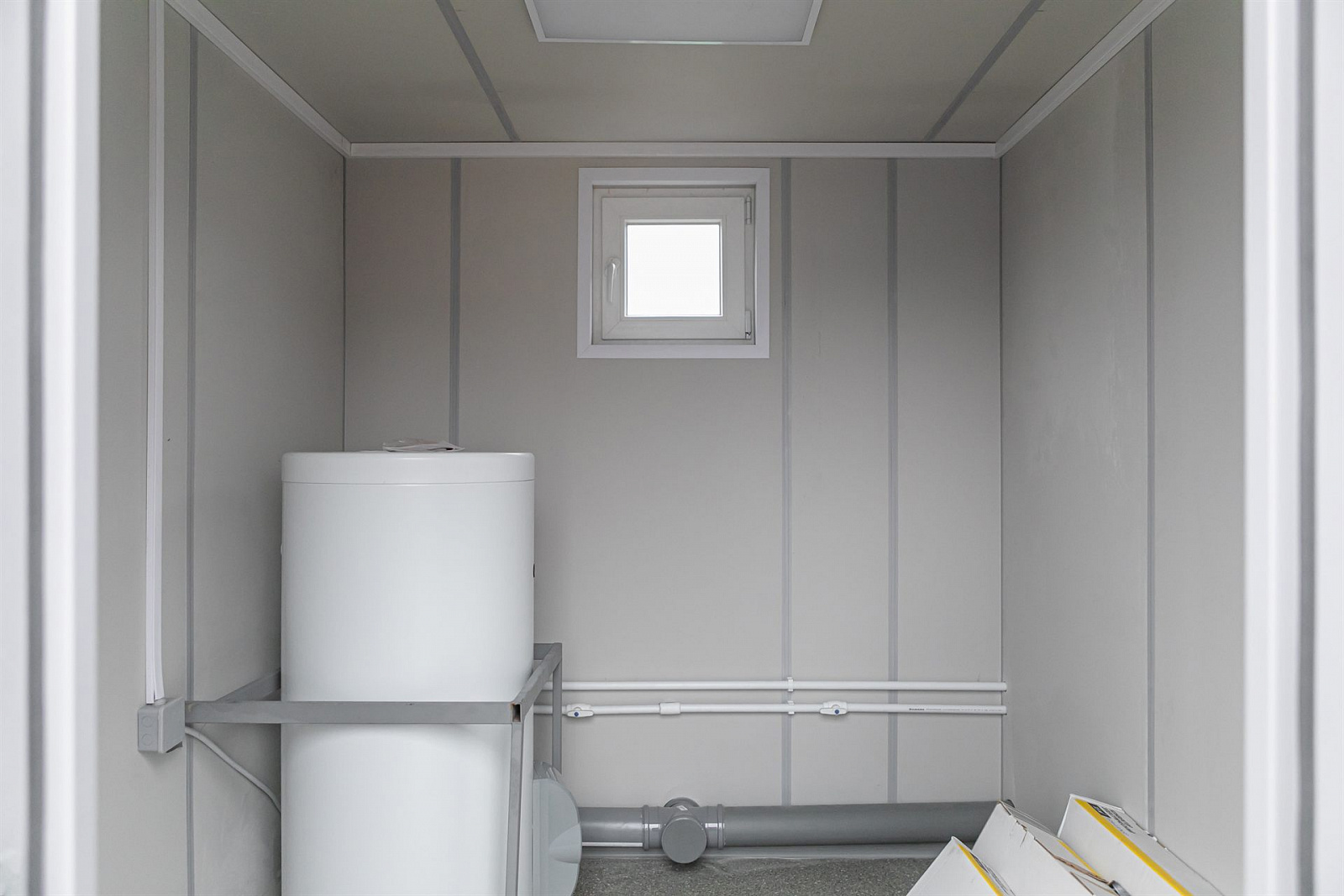

Соседний отсек занимает инженерия: накопительный водонагреватель на 100 литров в металлической раме, две магистрали с шаровыми кранами открыто по стене, канализационный лежак с ревизией по полу и выпуск через нижний пояс стены — на фасаде виден серый патрубок. Электрика собрана в кабель-канале и защищена УЗО: розетки — кабель ВВГнг(А)-LS 3×2,5 под автомат 16 А, освещение — 3×1,5 под автомат 10 А.

Несущая рама сварена из холодногнутого швеллера 100×50×3 мм, угловые стойки — уголок 90×90×3 мм, второстепенный каркас стен и потолка — обрезная доска 40×100 мм. Снаружи блок обшит профилированным листом С8 0,4 мм с полимерным покрытием синего цвета; обвязка, угловые стойки и кровельный свес оставлены оцинкованными, и светло-серый контур обводит фасад по периметру. Над каждой дверью — синий отливной козырёк. Крыша плоская сварная из листа 0,8 мм, швы промазаны мастикой и покрыты эмалью.

Тёплый контур — минеральная вата 100 мм и пароизоляционная мембрана класса В по стенам, полу и потолку. Пол собран по лагам из доски 40×100 мм: черновой настил 25×100 мм, ОСБ 15 мм, поверх — цементно-стружечная плита 20 мм и полукоммерческий линолеум 2–3,5 мм; снизу пирог подшит оцинкованным профнастилом С-8 0,4 мм. Стены и потолки внутри зашиты СМЛО светло-серого тона, стыки панелей закрыты пластиковой раскладкой.
