Оцинкованный санитарный модуль с душем и туалетом

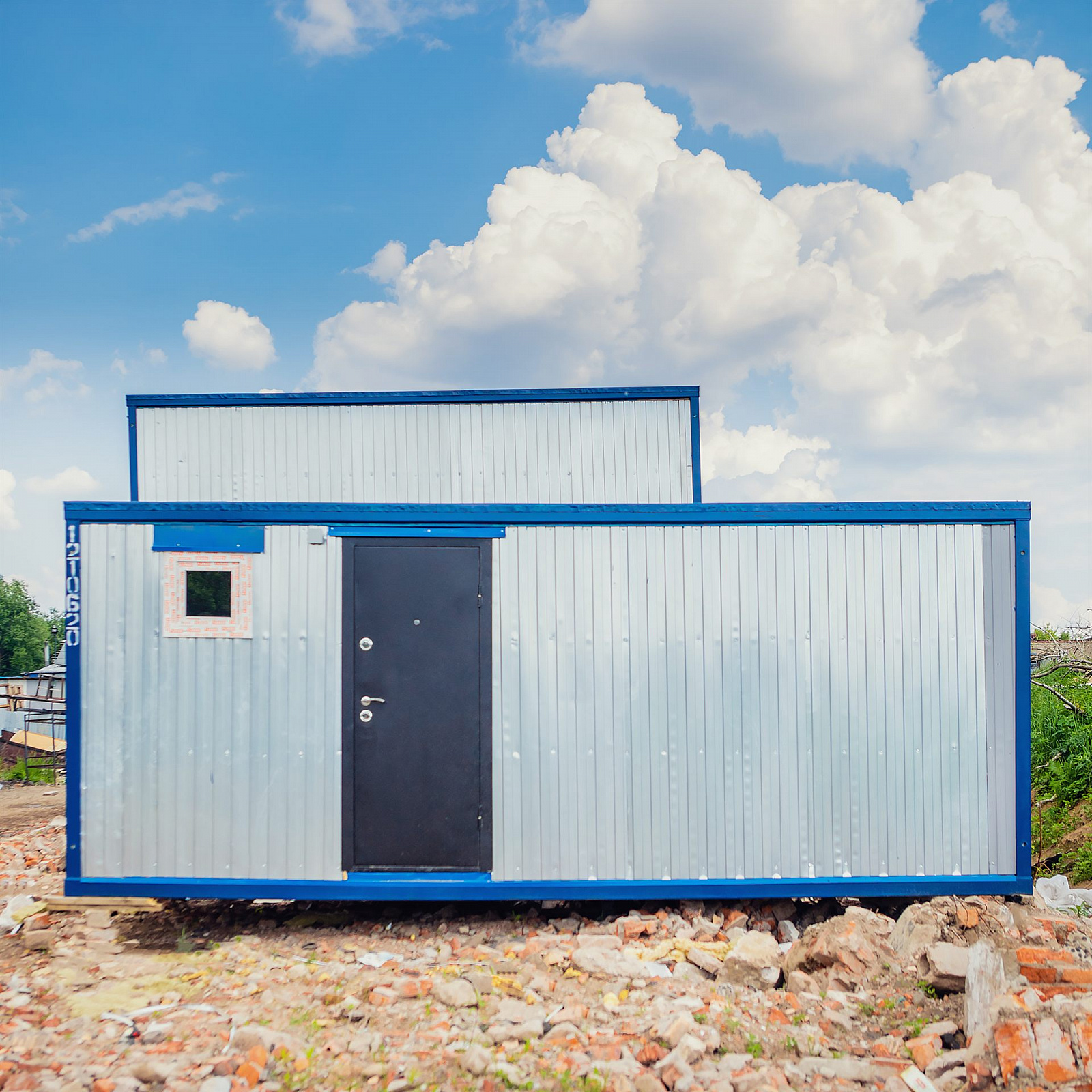

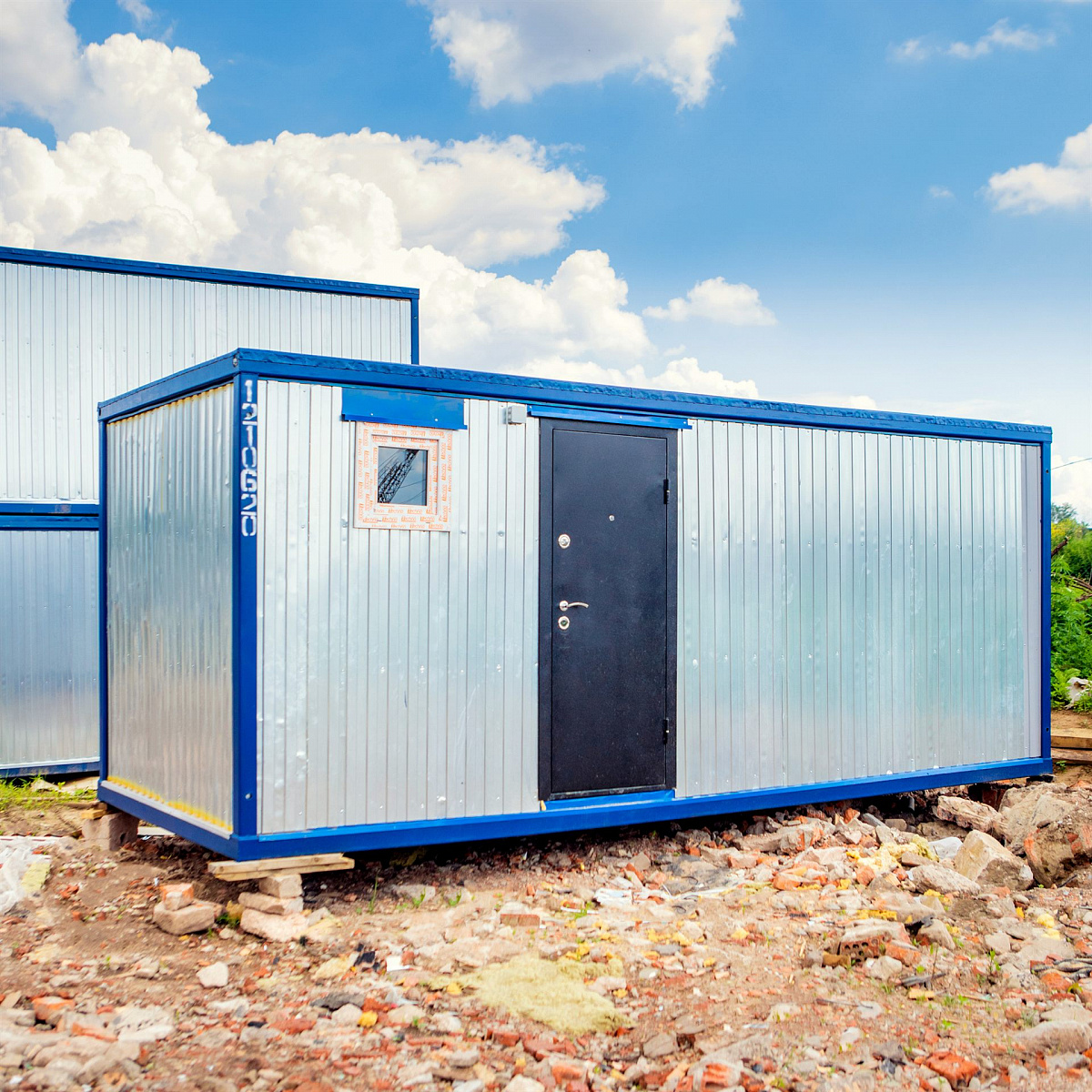

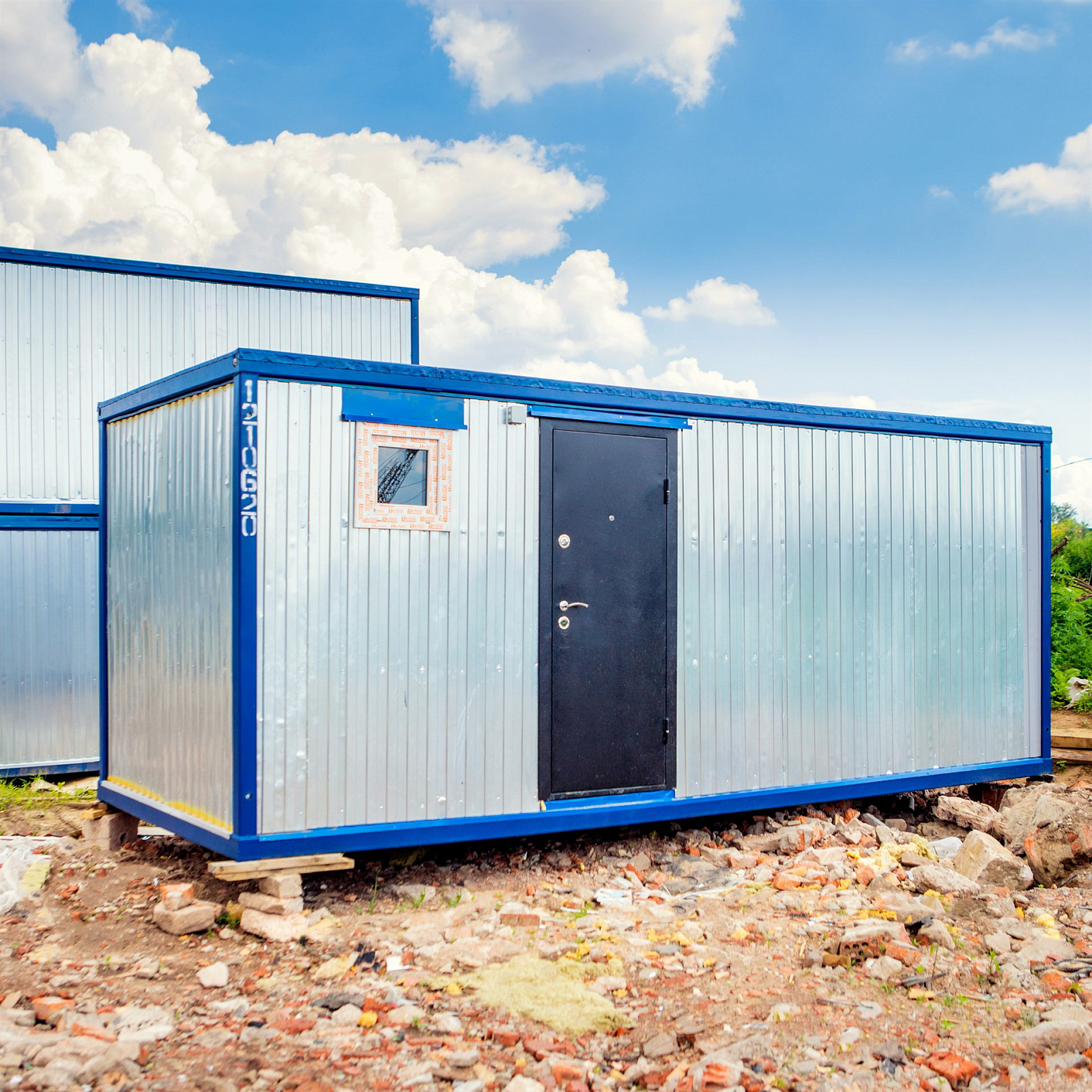

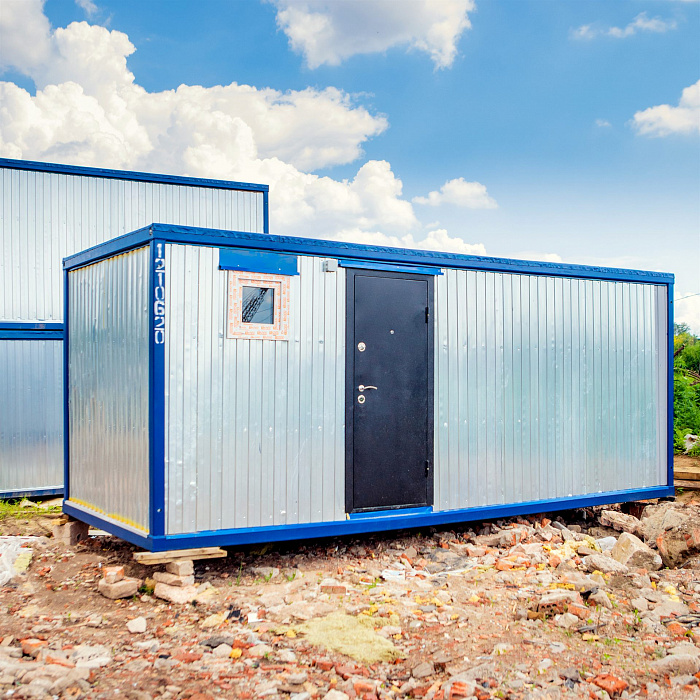

Санитарный модуль собран на базе одного блок-контейнера длиной 6,0 метра и шириной 2,4 метра: пятно застройки — 6,0 × 2,4 м, высота 2,4 метра, площадь 14,4 м². Внутри блок разделён перегородкой на две части — бытовую комнату и санузел с душем. На площадке модуль выставлен по уровню на кирпично-каменные столбики с деревянными прокладками, без фундамента и мокрых работ.

Несущая основа — сварной металлический каркас: основание из холодногнутого швеллера 100×50×3 мм, угловые стойки из уголка 90×90×3 мм, второстепенный каркас стен и потолка из обрезной доски 40×100 мм. Снаружи блок обшит оцинкованным профилированным листом С8 толщиной 0,4 мм без окраски, силовая обвязка каркаса и карнизы окрашены в синий. Крыша плоская сварная из металлического листа 0,8 мм, швы обработаны мастикой и эмалированы.

Стены, пол и потолок утеплены минеральной ватой общей толщиной 100 мм и закрыты пароизоляционной мембраной класса В. Пол набран по лагам из доски 40×100 мм с черновым настилом доской 25×100 мм и чистовым слоем ОСБ 15 мм, поверх уложена цементно-стружечная плита 20 мм. Финиш — полукоммерческий линолеум 2–3,5 мм, снизу пирог подшит оцинкованным профнастилом С-8 0,4 мм.

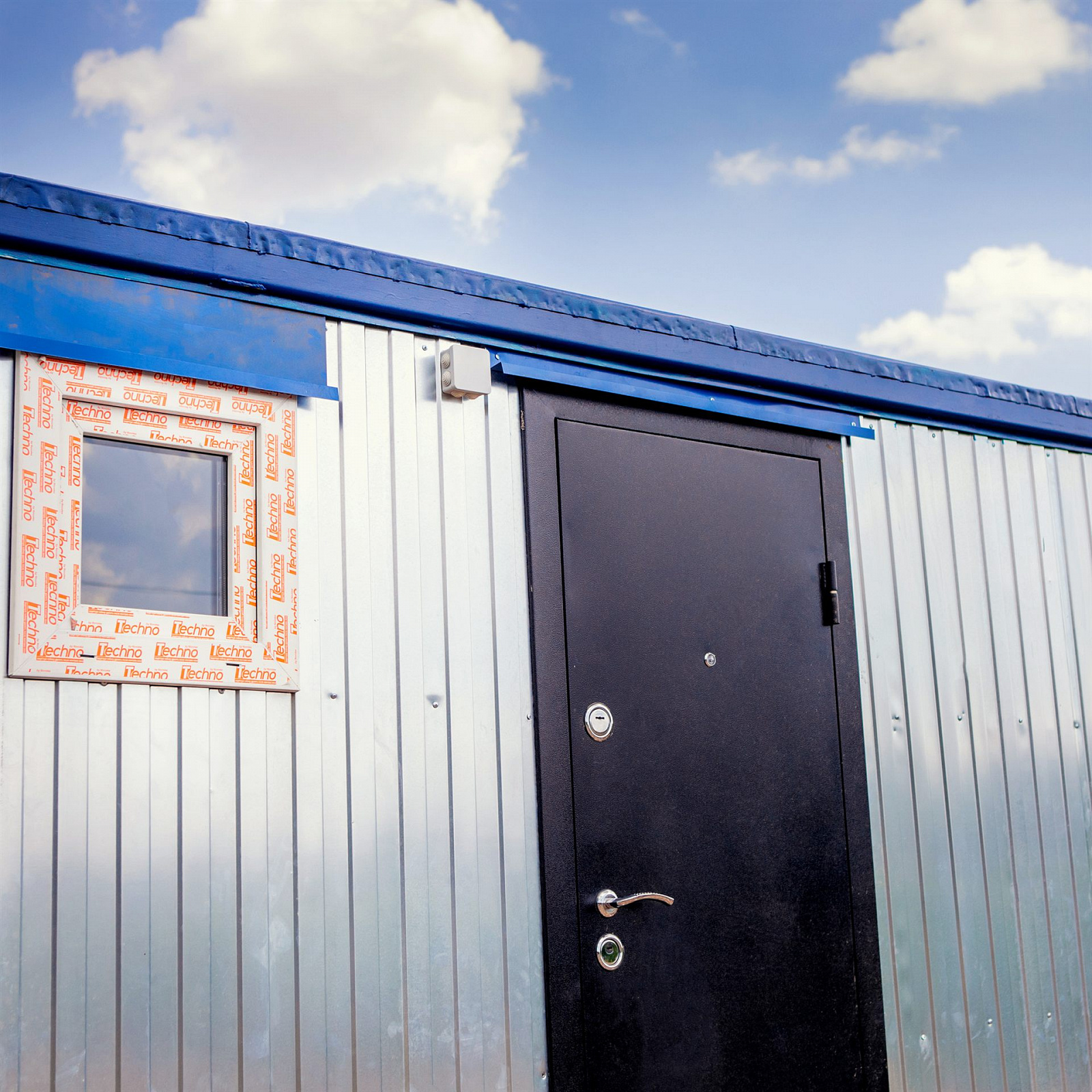

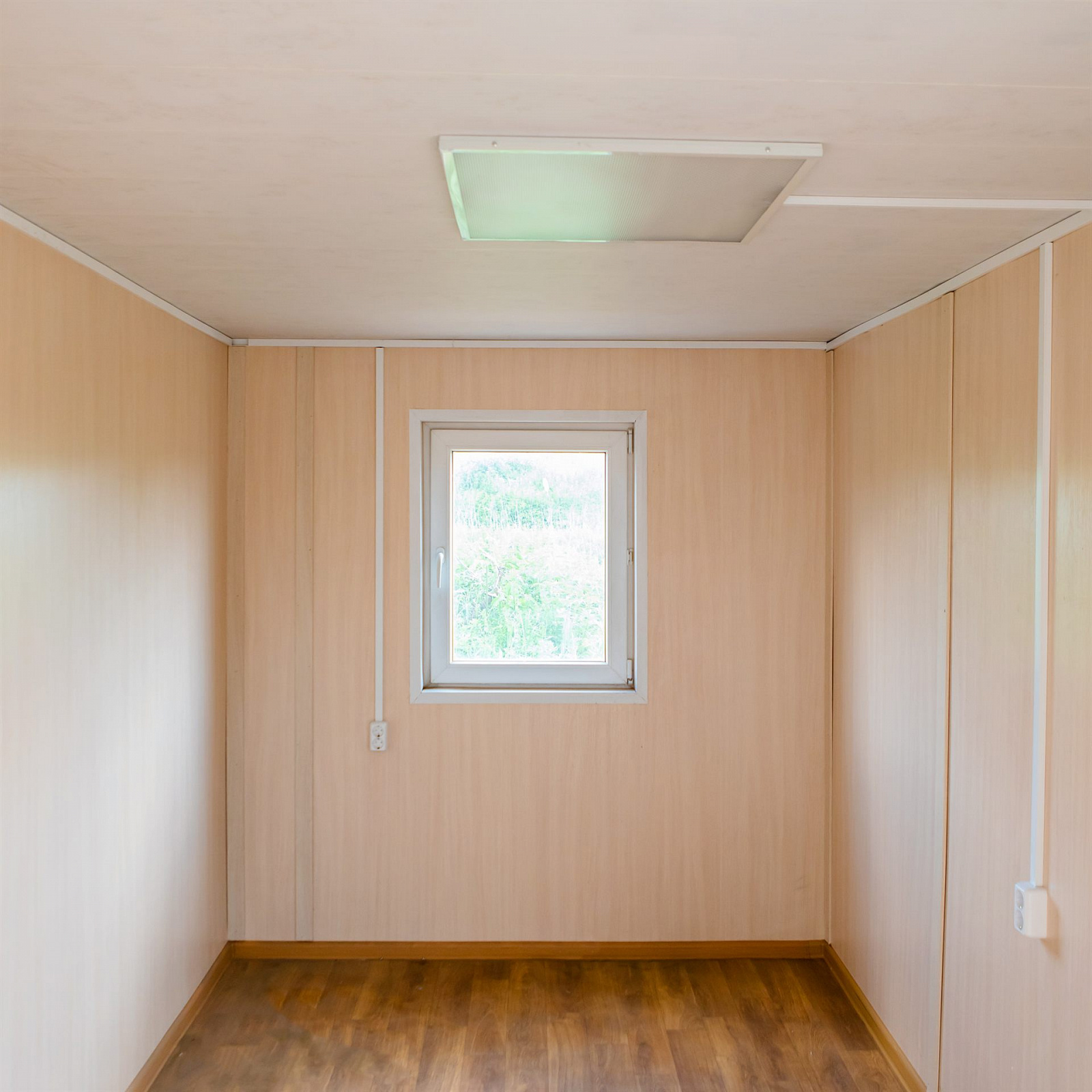

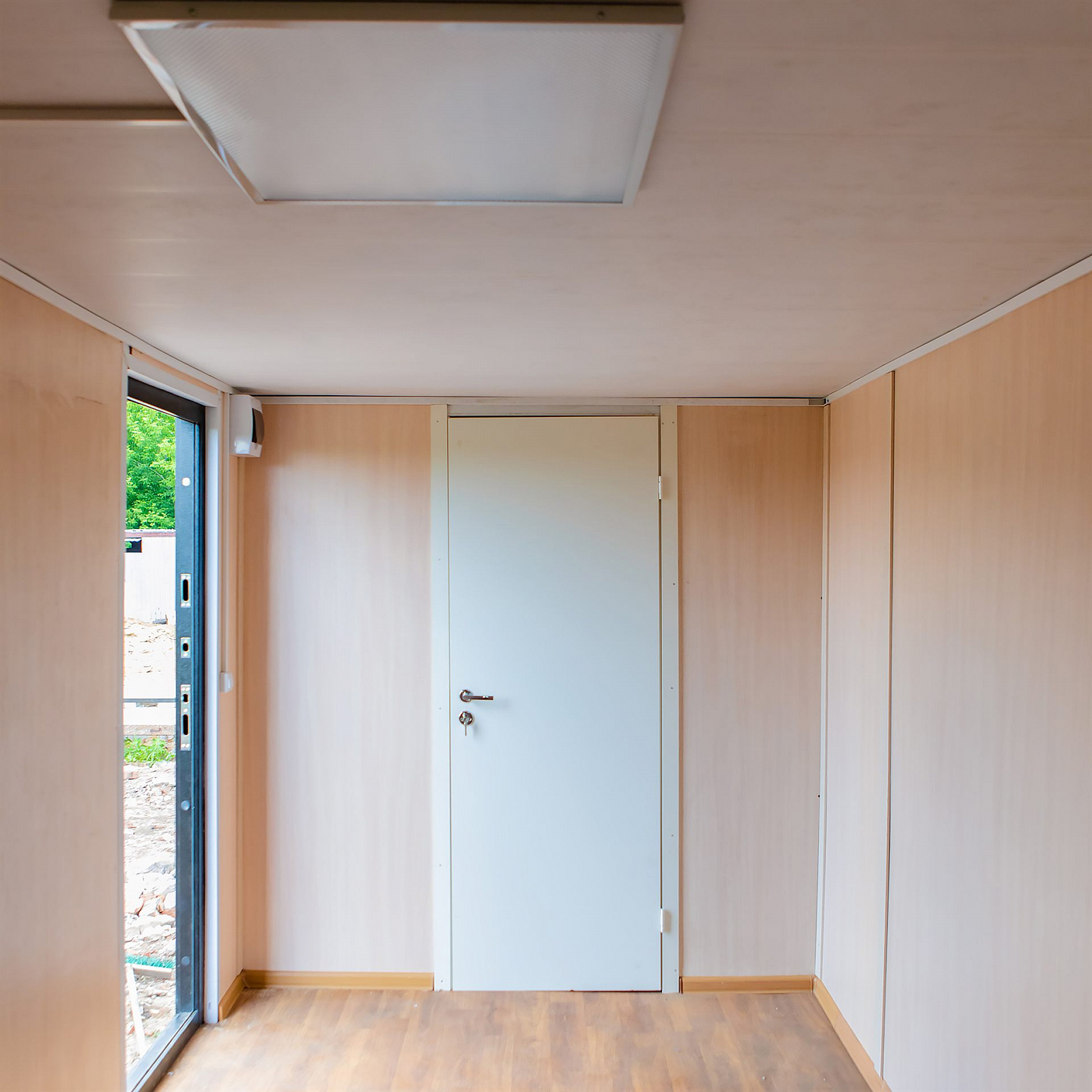

Бытовая комната отделана ЛДСП светлого древесного тона, потолок подшит ПВХ; санузел обшит белыми ПВХ-панелями. Вход закрывает стальная утеплённая дверь 860×2050 мм с двумя замками, между помещениями стоит межкомнатная дверь МДФ 870×2050 мм. Остекление — поворотные однокамерные окна ПВХ размером 800×1000 мм и 550×550 мм.

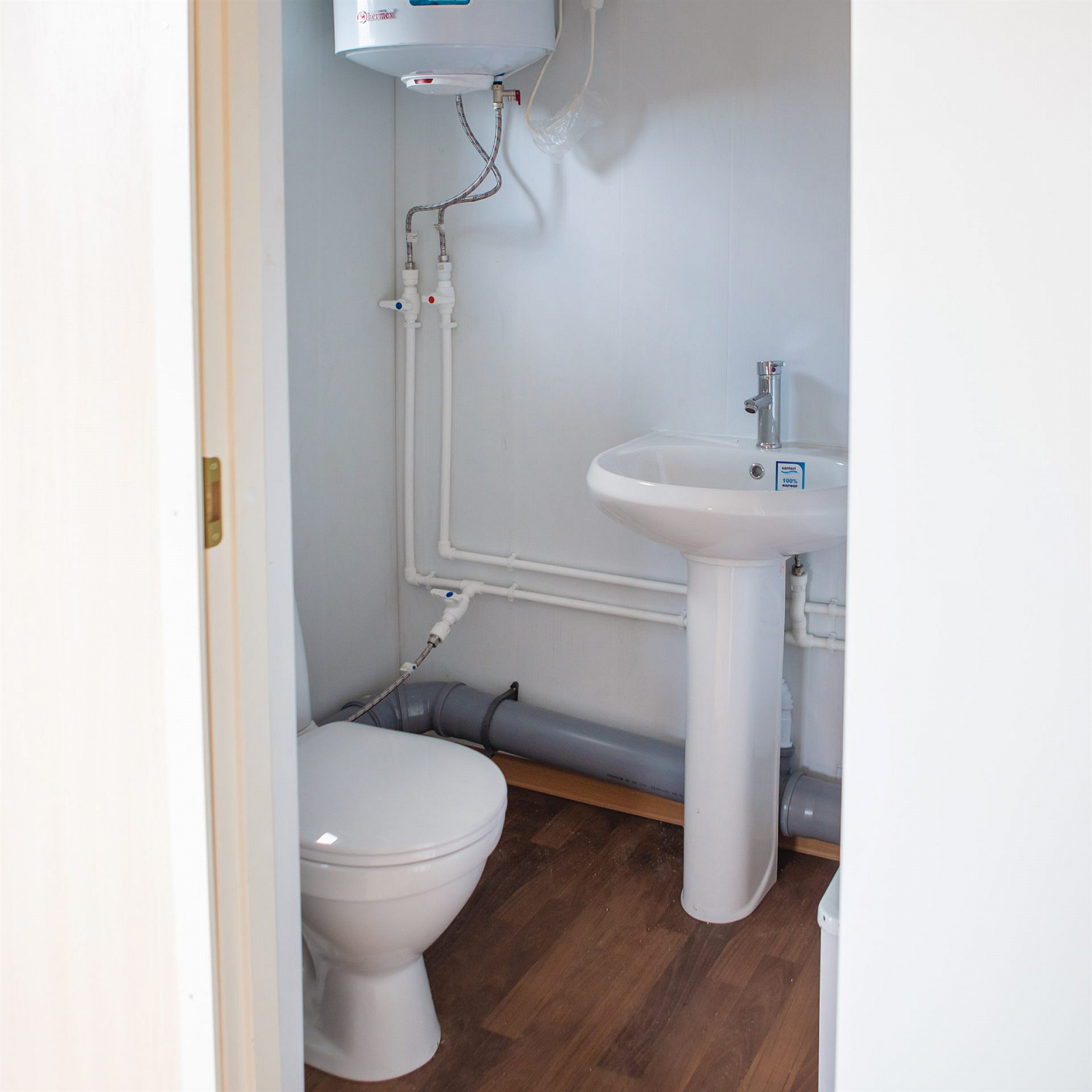

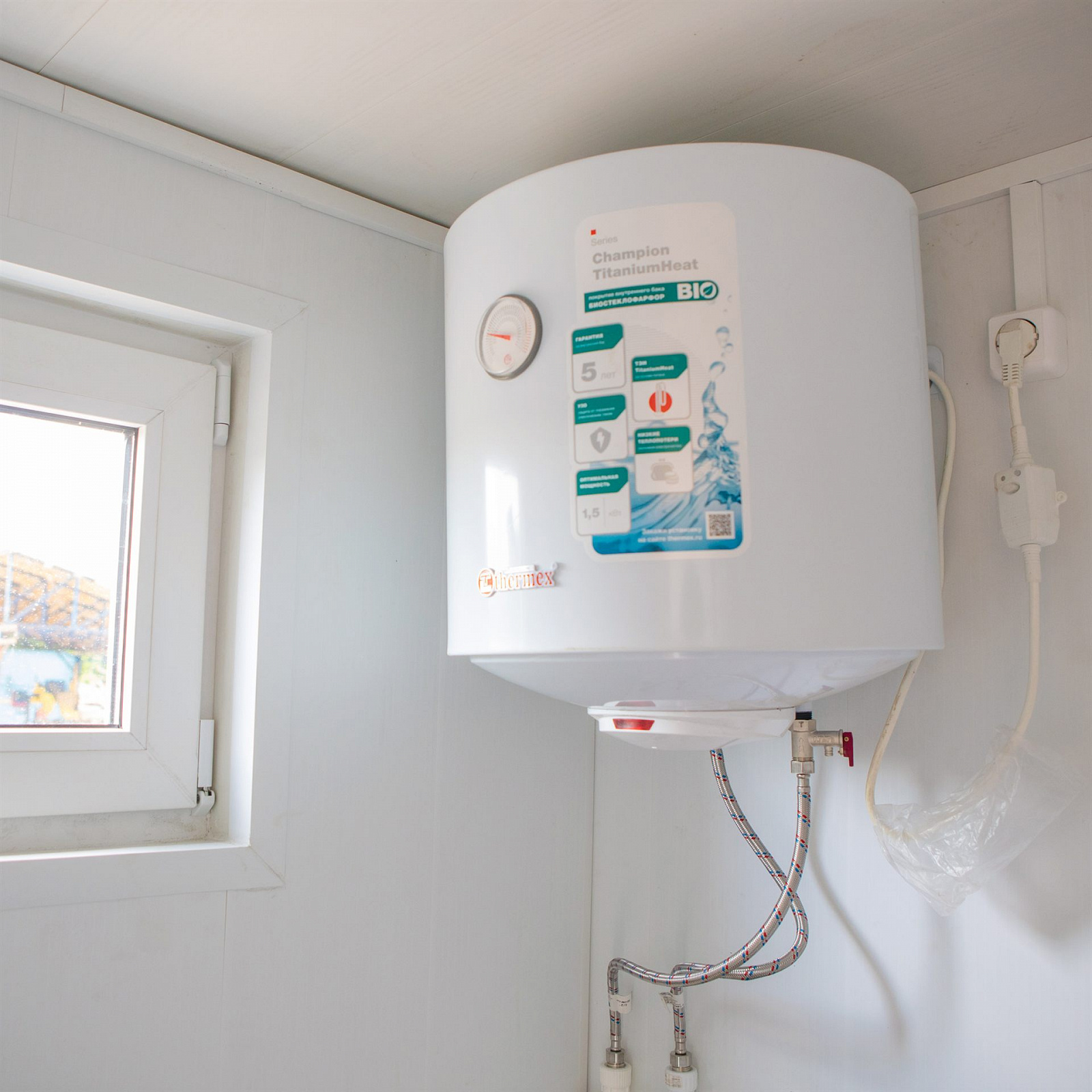

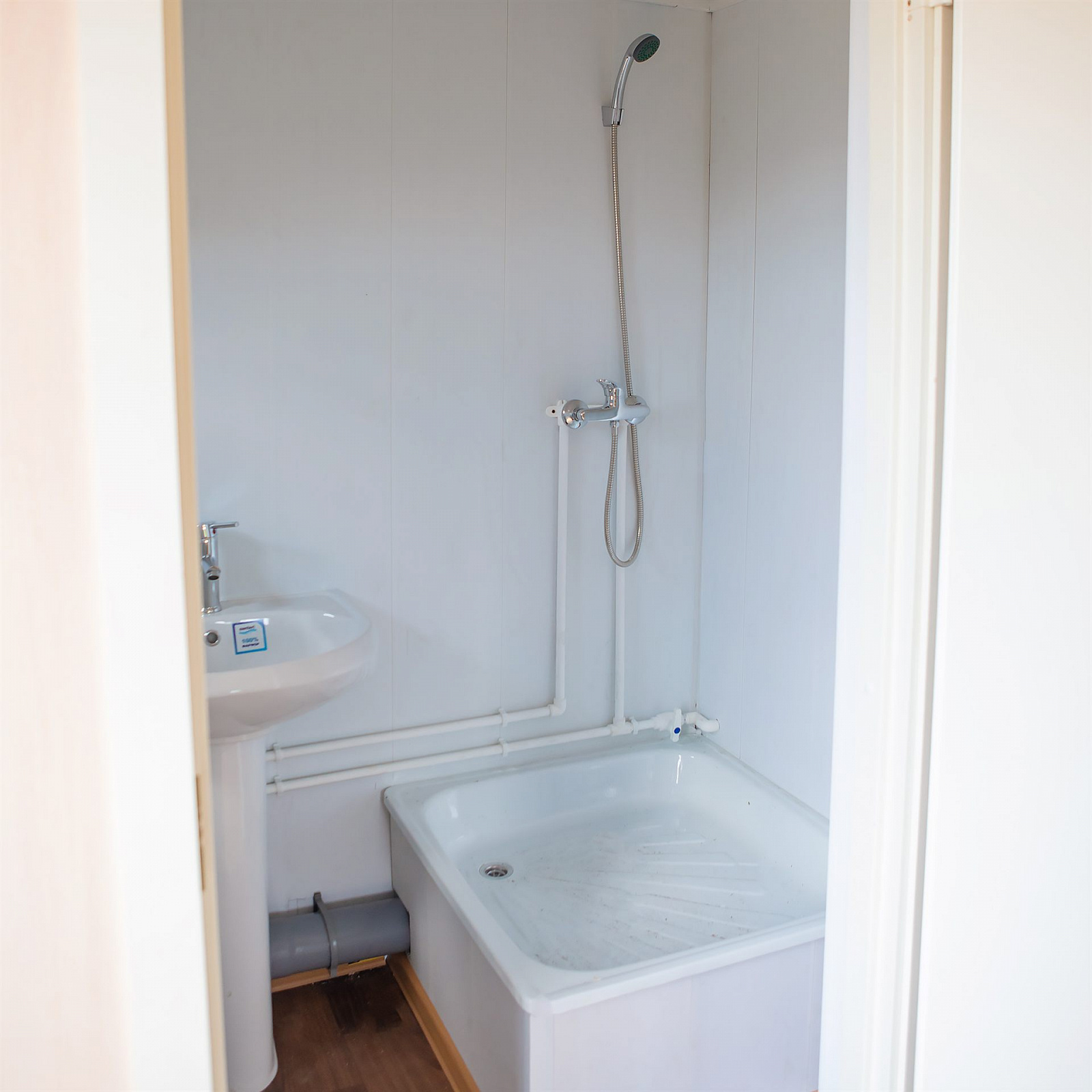

В санузле установлены унитаз «Компакт», фарфоровый умывальник на пьедестале со смесителем и эмалированный душевой поддон 800×800 мм со смесителем и лейкой на настенном держателе. Вода разведена полипропиленом по стене, канализация — серой трубой у пола, горячую воду готовит накопительный электрический водонагреватель. Электрика собрана в кабель-канале: щит с УЗО, автоматы 16 А на розетки и 10 А на освещение, кабель ВВГнг(А)-LS 3×2,5 и 3×1,5, светодиодные светильники и двойные розетки.
